Phân tích công nghệ xe cứu hộ hạng nặng HOWO

▶ Xe cứu hộ hạng nặng HOWO là gì?

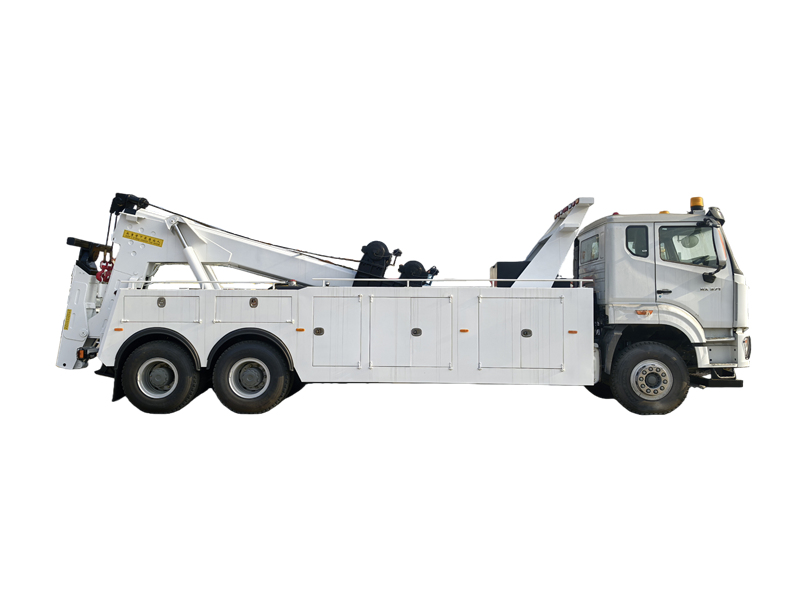

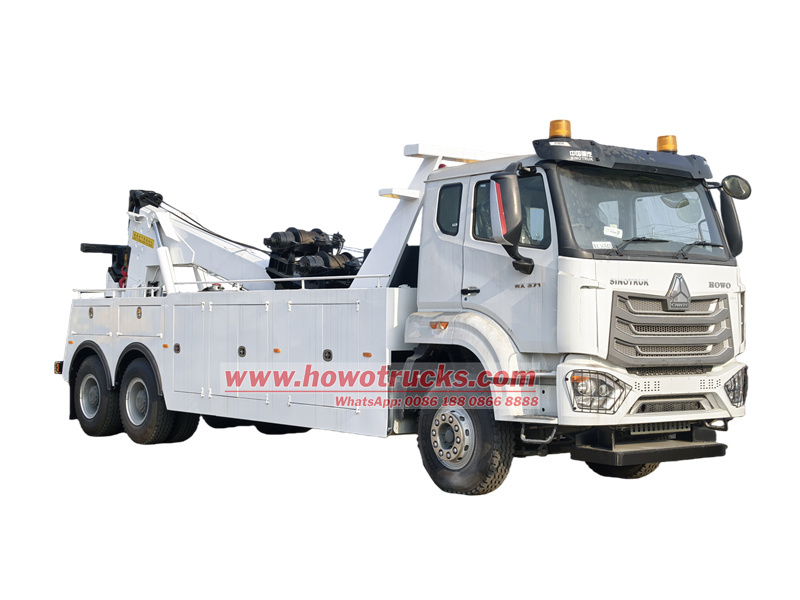

Xe cứu hộ hạng nặng HOWO là một loại xe chuyên dụng phổ biến được sử dụng trong cứu hộ đường bộ, có cả khả năng nâng và kéo. Xe sử dụng khung gầm cứu hộ chuyên dụng của HOWO, với tải trọng cao hơn 39% so với khung gầm thông thường, hiệu suất kéo vượt trội và khả năng vượt địa hình tốt hơn. Cần nâng hình chữ U được thiết kế với chức năng thu gọn. Xe có thể được trang bị nhiều phụ kiện làm việc khác nhau, cho phép thực hiện nhiều chức năng như nâng, kéo, vận chuyển và đẩy. Xe được ứng dụng rộng rãi trong việc cứu hộ các phương tiện lớn bị lật, lăn khỏi đường hoặc rơi xuống mương.

Khung gầm	HOWO NX 6×4
Động cơ	Động cơ diesel WD615.47, công suất 371 mã lực.
Khả năng nâng tối đa	16000 kg
Khả năng nâng tối đa	10000 kg
Khả năng nâng tối đa của cần cẩu	30000 kg
Chiều cao nâng tối đa của cần cẩu	5260 mm
Số lượng tời	2
Lực kéo tời	200 kN

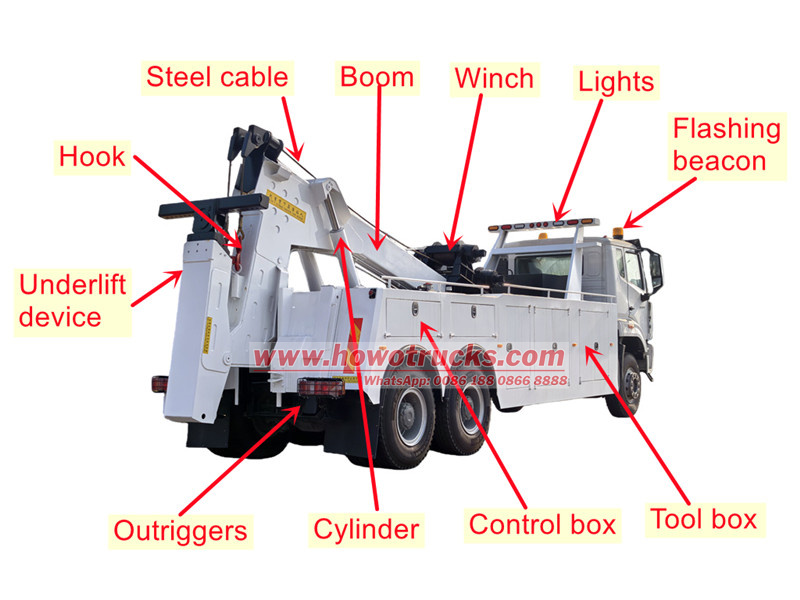

▶ Cấu trúc của xe cứu hộ kéo hạng nặng HOWO

Xe cứu hộ hạng nặng HOWO NX chủ yếu bao gồm sáu bộ phận chính: khung gầm, cơ cấu nâng hạ, cơ cấu tay kéo, cơ cấu nâng hạ cần cẩu, hệ thống thủy lực và hệ thống điều khiển.

• Khung gầm: Dựa trên khung gầm xe cứu hộ chuyên dụng HOWO NX, cung cấp khả năng chịu tải và công suất mạnh mẽ.

• Cơ cấu nâng: Bao gồm tời, cần cẩu và móc, được sử dụng để nâng phần trước hoặc khung xe bị hỏng.

• Cơ chế nâng hạ phía dưới: Cần kéo dạng ống lồng nhiều đoạn, được trang bị kẹp bánh xe hình chữ L hoặc càng nâng để nâng trực tiếp bánh xe hoặc trục, với các thiết bị buộc ở đầu để cố định bánh xe.

• Cơ chế nâng hạ cánh buồm: Được điều khiển bằng xi lanh thủy lực, nó điều chỉnh góc và chiều cao của cần cẩu và tay kéo để định vị chính xác và cân bằng tải.

• Hệ thống thủy lực: Bao gồm một bơm dẫn động bằng trục truyền động (PTO), van điều hướng đa chiều, xi lanh thủy lực và thùng chứa, cung cấp năng lượng cho tất cả các cơ cấu.

• Hệ thống điều khiển: Sử dụng tay cầm gắn bên hông hoặc điều khiển từ xa để vận hành van đa chiều, phối hợp các chuyển động nâng, kéo và điều chỉnh góc nghiêng của giàn khoan.

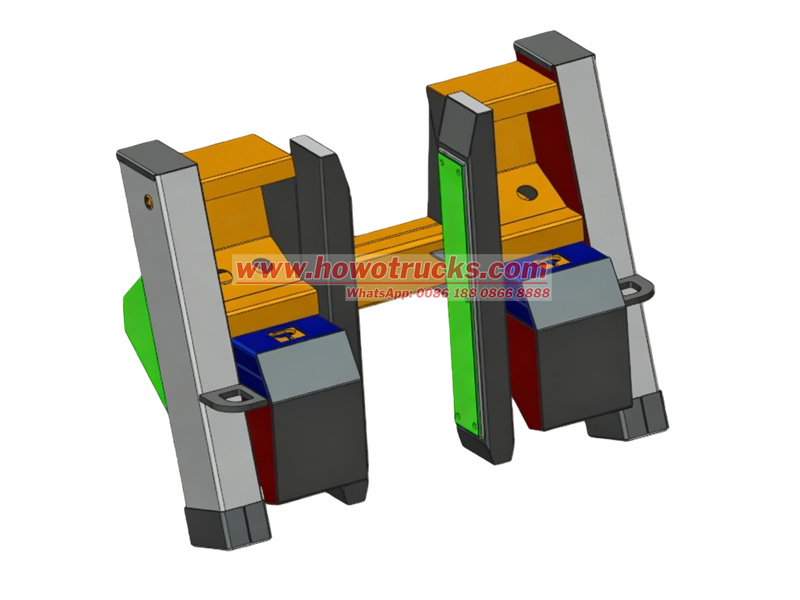

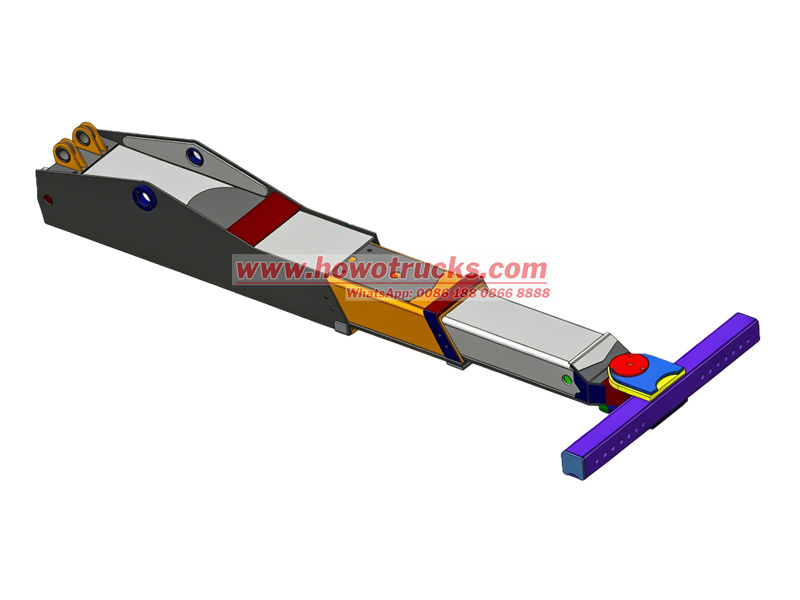

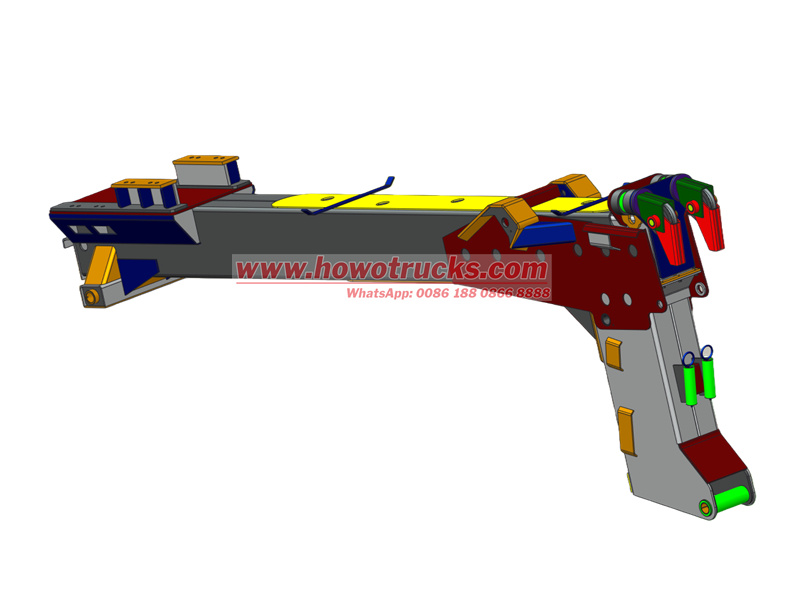

▶ Bản vẽ xe cứu hộ kéo xe hạng nặng HOWO
