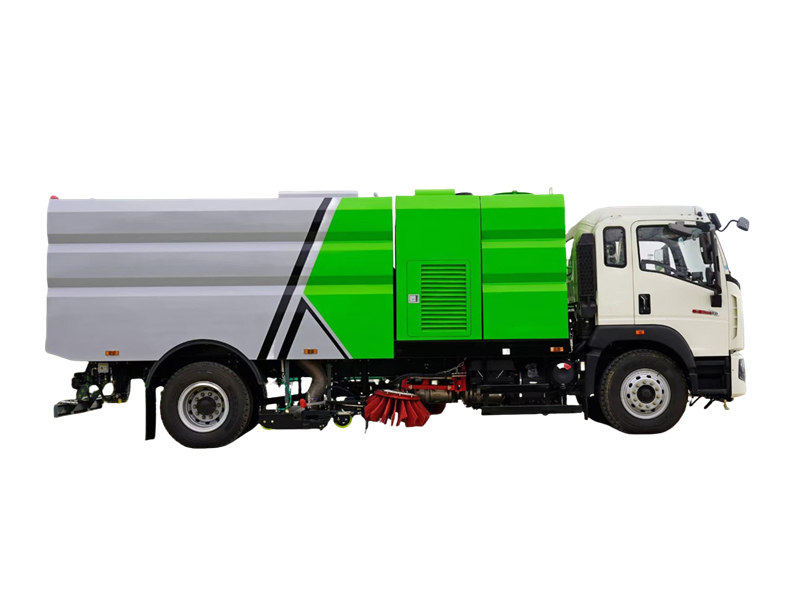

Sơ đồ bố trí cấu trúc xe quét đường HOWO

Xe quét đường HOWO là thiết bị chuyên dụng cốt lõi cho các hoạt động vệ sinh hiện đại, tích hợp chức năng quét, hút bụi, rửa áp lực cao và làm sạch mặt đường. Chúng có thể hoàn thành nhiều nhiệm vụ trong một lần vận hành, bao gồm quét rác đường phố, giảm bụi và rửa vỉa hè. Chúng giúp giảm thiểu bụi đường hiệu quả, cải thiện chất lượng không khí và góp phần vào việc chuẩn hóa, nâng cao vệ sinh môi trường và quản lý môi trường sinh thái lâu dài của các thành phố.

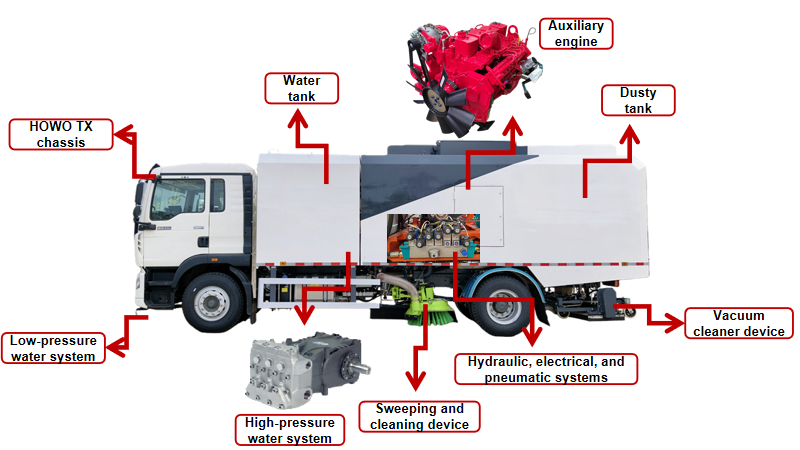

⇒ Sơ đồ bố trí tổng thể của xe:

Sơ đồ bố trí của xe quét đường HOWO cho thấy phần thân xe bao gồm cụm thân xe, khung gầm, thiết bị quét và rửa, thiết bị thu gom bụi, hệ thống điện, hệ thống nước cao áp, hệ thống nước hạ áp, hệ thống phun nước, hệ thống thủy lực, hệ thống điện và hệ thống khí nén. Thiết bị làm việc sử dụng bố trí trung tâm gồm hai đĩa quét, một vòi hút rộng đặt ở trung tâm và một thanh phun hình chữ V.

1. Tối ưu hóa bố cục cụm bể chứa:

● Các bể chứa nước sạch được bố trí độc lập phía trước hệ thống điện, giúp giảm thiểu ảnh hưởng của tiếng ồn hệ thống điện và bức xạ điện từ lên cabin.

● Một phần khác của bể chứa nước sạch được tích hợp vào thùng rác, giúp tối ưu hóa không gian sử dụng và tăng thể tích thùng rác lên 6m³ và thể tích bể chứa nước lên 5m³.

● Các vòi phun lưu lượng cao, áp suất cao được lắp đặt bên trong thùng rác để rửa sạch nhanh chóng và tự làm sạch.

● Cả bồn chứa nước sạch và thùng rác đều được làm bằng thép không gỉ, mang lại khả năng chống ăn mòn tuyệt vời và kéo dài tuổi thọ của các bộ phận kết cấu.

● Thiết kế uốn cong hình tam giác và cạnh gấp ở phía trên tránh được các góc nhọn, tạo nên vẻ ngoài tổng thể mới lạ và tinh tế.

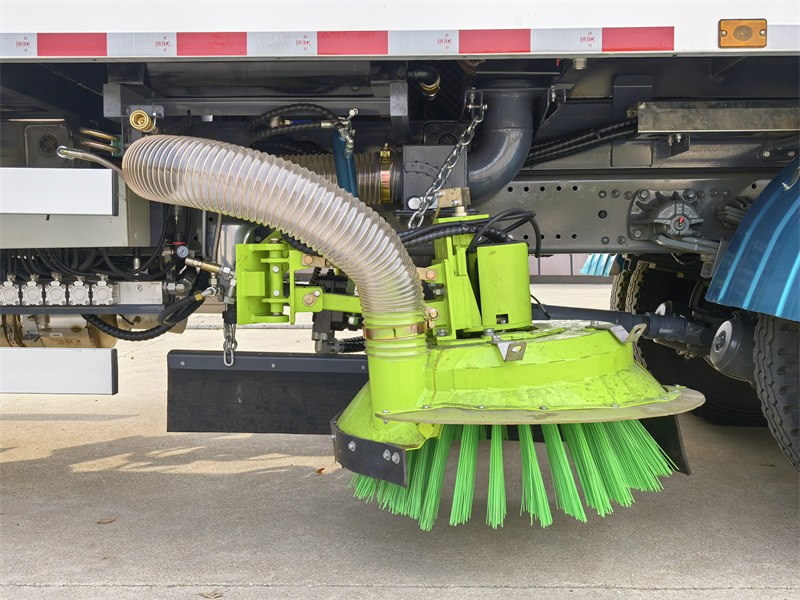

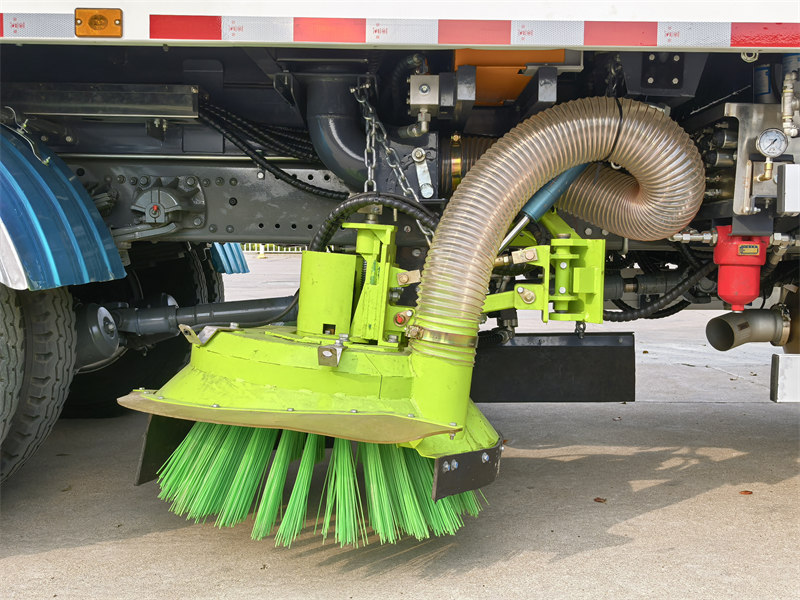

2. Thiết bị quét điều khiển thích ứng:

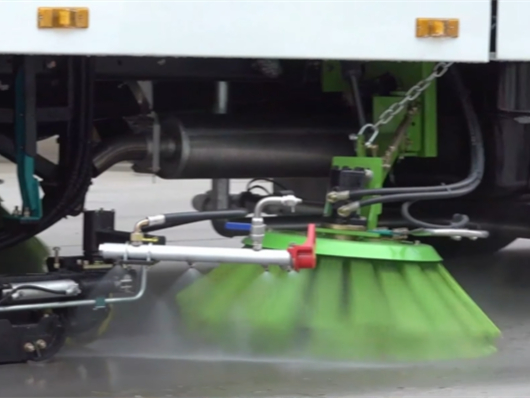

● Thiết kế tránh va chạm: Cấu trúc đĩa quét trái và phải cùng thanh phun có chức năng bảo vệ và tự động thiết lập lại để tránh vật cản, cho phép tự động tránh các vật cản lớn.

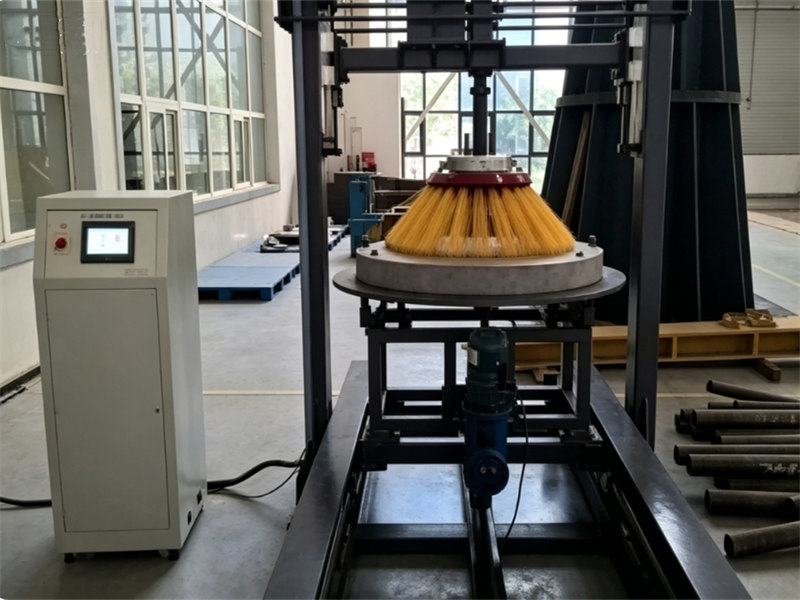

● Bàn chải có khả năng chống mài mòn cao: Bằng cách điều chỉnh tỷ lệ các nguyên liệu thô polypropylene, polyethylene, chất độn vô cơ và các chất phụ gia của chúng, một công thức lông bàn chải có khả năng chống ma sát và mài mòn tuyệt vời đã được thiết kế và phát triển.

Đồng thời, các thử nghiệm hiệu năng cũng được tiến hành trên từng công thức thử nghiệm. Lông bàn chải làm từ nylon cho thấy tuổi thọ sử dụng tăng 100%, giảm chi phí vận hành cho người dùng đến 50%.

3. Thiết bị thu gom bụi hiệu suất cao:

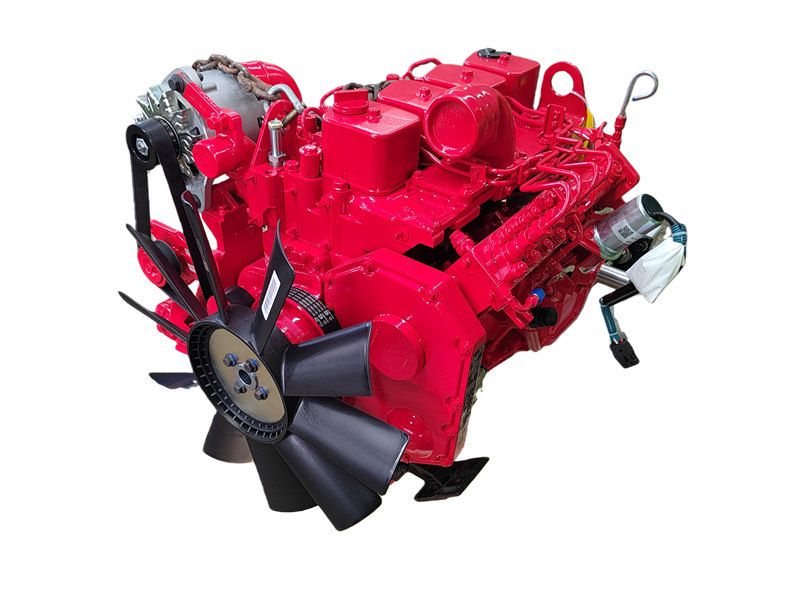

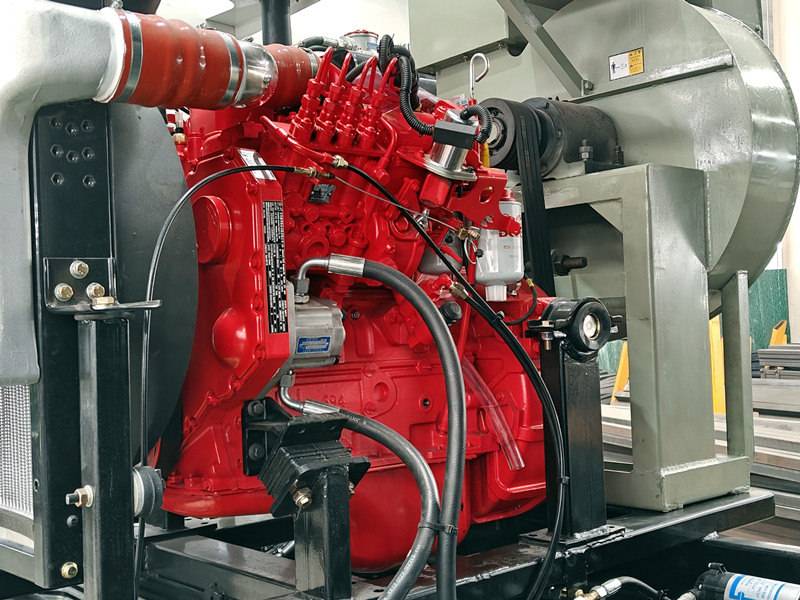

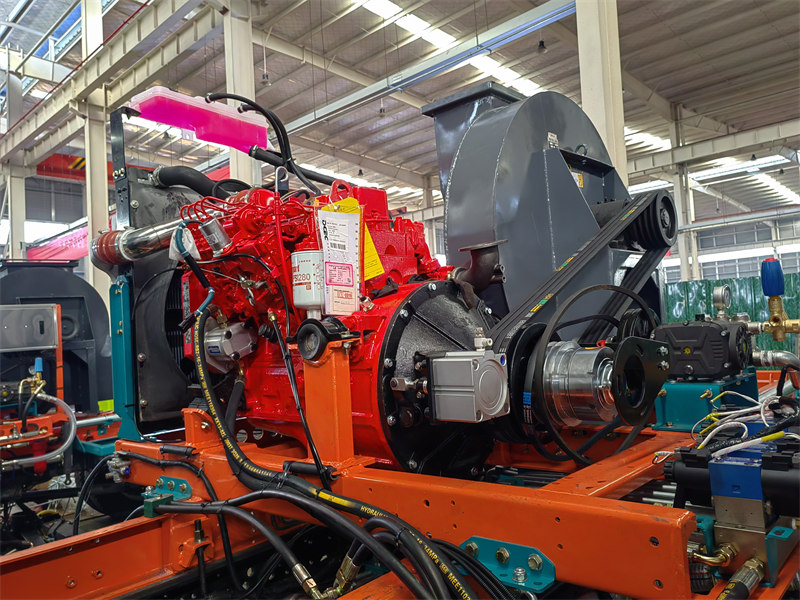

● Nguồn năng lượng chính, động cơ phụ:

Hệ thống ống dẫn khí là nền tảng của hệ thống vận chuyển khí nén của máy quét. Nó bao gồm 3 bộ phận chính: vòi hút, ống dẫn khí và quạt, quyết định lực hút của rác thải.

● Cốc hút chân không hiệu suất cao:

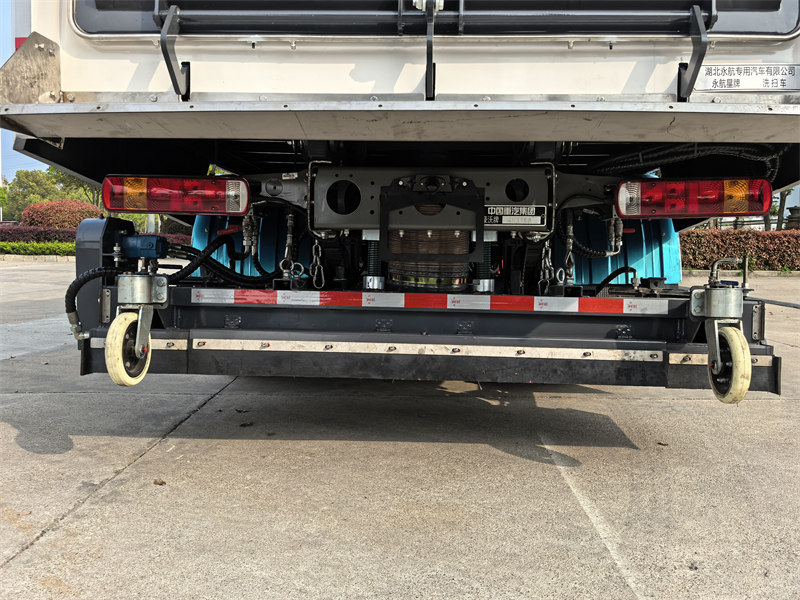

♦ Thiết bị thu gom bụi được đặt phía trước trục sau của xe, sử dụng cấu trúc vòi hút nổi kết hợp với ống dẫn khí kép.

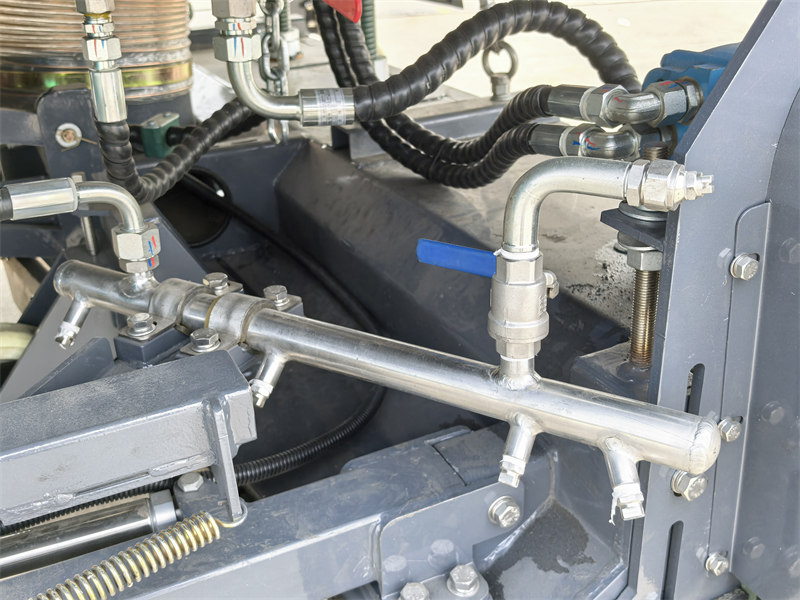

♦ Máy có chiều rộng hút lớn và tích hợp thanh phun nước áp lực cao bên trong, với các thanh phun nước bên trái và bên phải ở cả hai phía.

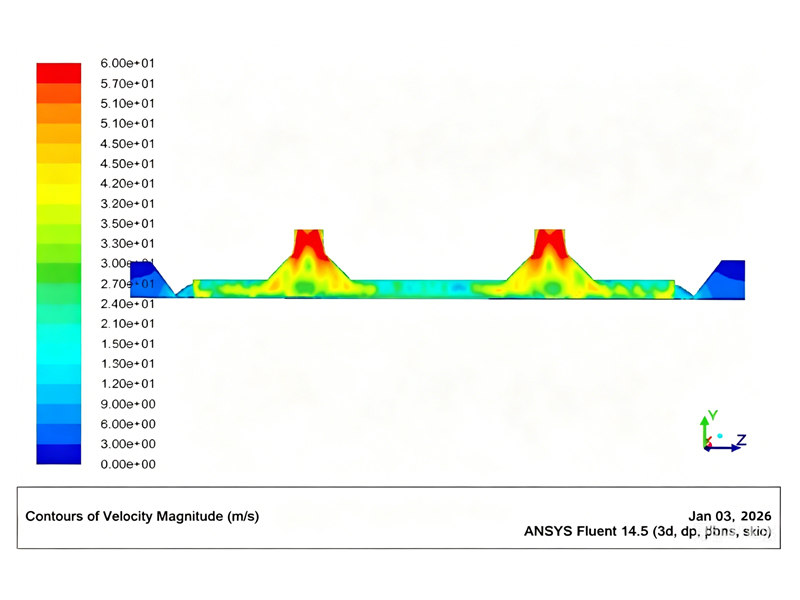

♦ Nhờ tối ưu hóa luồng khí và cấu trúc bên trong vòi hút, khả năng hút được tăng cường, dẫn đến lực hút mạnh và hiệu quả làm sạch đạt 98%.

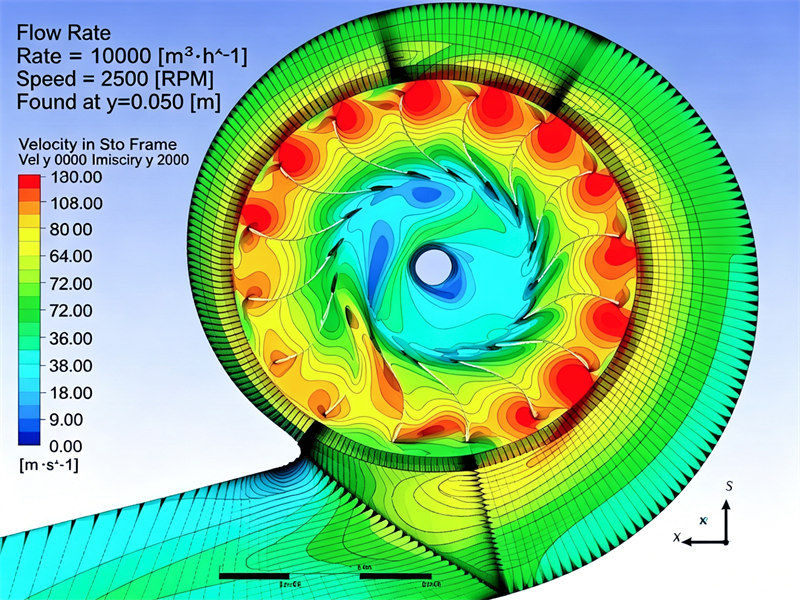

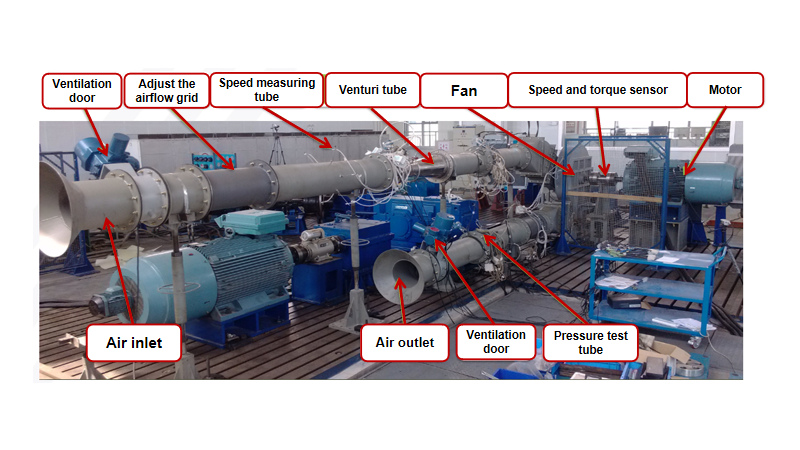

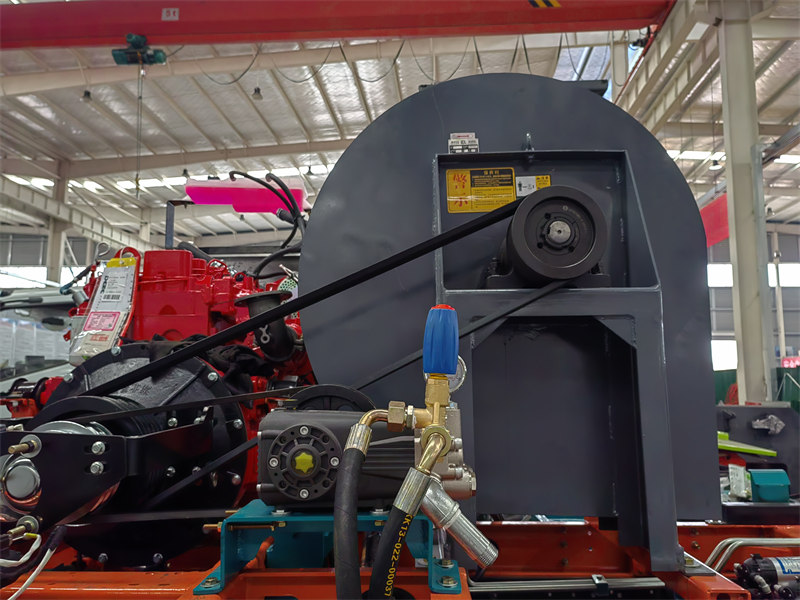

● Quạt ly tâm:

♦ Sử dụng quạt ly tâm cao áp tự chế, lưu lượng gió tối đa đạt 12000 m³/h.

♦ Quạt này có áp suất tổng cao và hiệu suất cao, giúp tăng hiệu suất cơ học lên hơn 15% và áp suất không khí lên 25%.

♦ Lưỡi dao được làm từ loại thép đặc biệt, và hình dạng độc đáo của chúng giúp chúng có khả năng chống mài mòn cực cao.

4. Hệ thống cấp nước áp lực cao an toàn và đáng tin cậy:

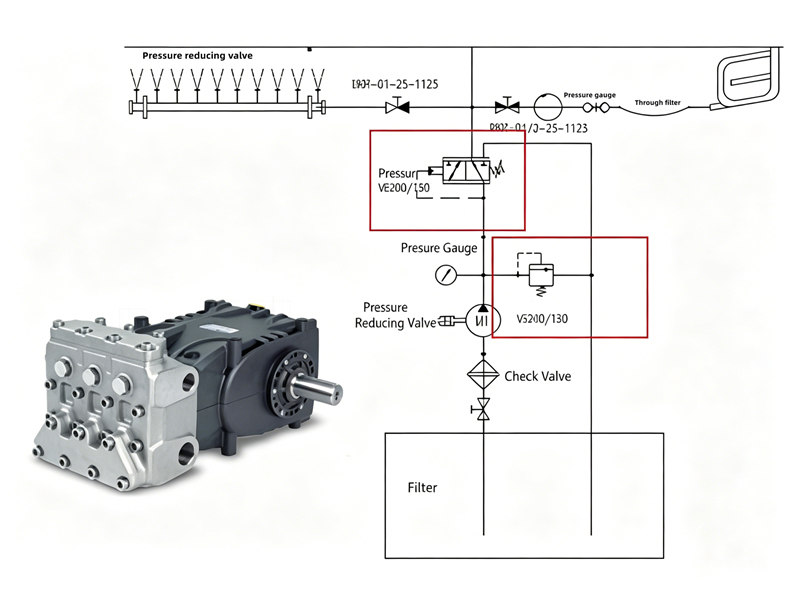

● Hệ thống nước áp suất cao có tính năng bảo vệ quá áp kép:

♦ Lớp bảo vệ đầu tiên được thực hiện bằng van xả áp, được cài đặt ở mức 5MPa.

♦ Mức độ bảo vệ thứ hai đạt được nhờ van tràn, được cài đặt ở mức 7MPa.

Khi súng phun cầm tay đột ngột chuyển từ chế độ phun sang chế độ đóng, áp suất hệ thống tăng đột ngột. Van xả có thể không kịp phản ứng, lúc đó van an toàn sẽ mở ngay lập tức, đảm bảo hoạt động an toàn và đáng tin cậy hơn của bơm nước và các bộ phận khác trong hệ thống nước.

● Chức năng làm sạch đường ống bằng khí nén:

♦ Hệ thống nước áp lực cao được trang bị giao diện thiết bị thổi nước chống đóng băng kết nối nhanh để ngăn các bộ phận của hệ thống nước bị đóng băng trong điều kiện nhiệt độ thấp vào mùa đông.

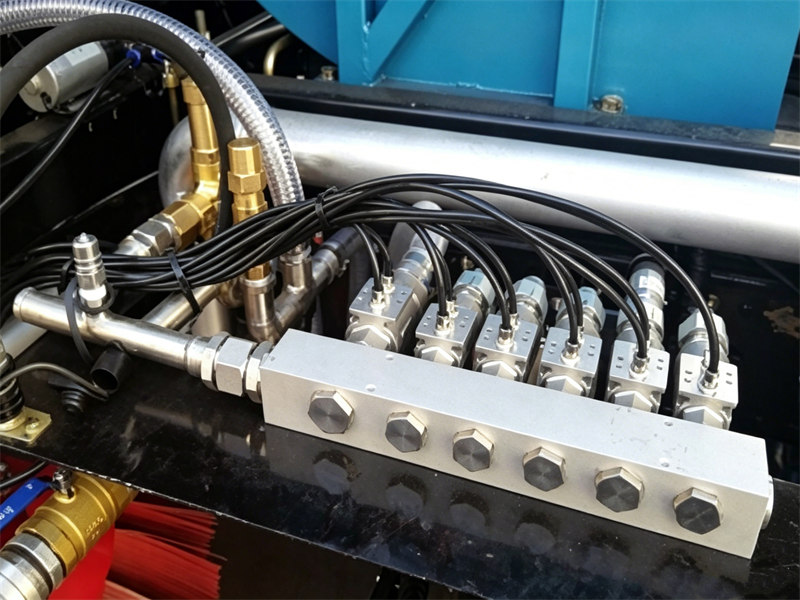

♦ Van phân phối nước cao áp sử dụng cụm van nước tích hợp khí nén, dễ bảo trì và có độ tin cậy cao.

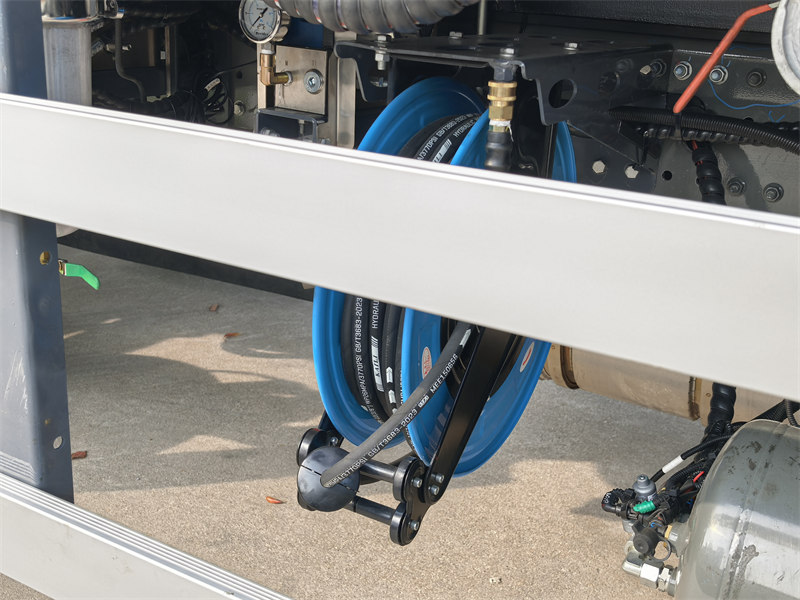

♦ Được trang bị cuộn vòi tự động và súng phun nước áp lực cao, máy có thể thực hiện vệ sinh chuyên dụng và bảo dưỡng xe.

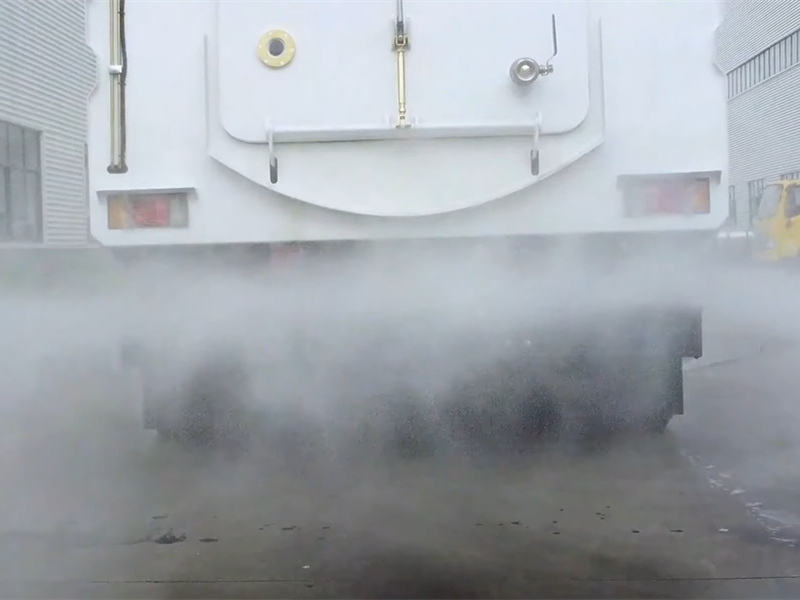

♦ Hệ thống phun phía sau được lắp đặt ở phía sau xe để giảm bụi.
