Cần cẩu gắn trên xe tải đáng tin cậy: Linh kiện và tay nghề chính xác

Nhiều người mua cần cẩu gắn trên xe tải chỉ so sánh tải trọng và giá cả, nhưng họ thường bỏ qua một yếu tố quan trọng. Cần cẩu nâng các vật nặng hàng nghìn pound; mỗi thao tác nâng, kéo giãn và xoay đều kiểm tra độ chính xác tổng thể và tay nghề chế tạo.

Nếu các cấu kiện kết cấu bị sai lệch trong quá trình gia công, độ bền mối hàn không đạt yêu cầu, hoặc chất lượng các phụ kiện thủy lực không đồng đều, các vấn đề nhỏ như kẹt cần cẩu và trôi tải có thể xảy ra. Tệ hơn nữa, biến dạng kết cấu và nứt vỡ các bộ phận có thể xảy ra, tạo ra những nguy hiểm nghiêm trọng về an toàn.

Một cần cẩu đáng tin cậy không bao giờ chỉ đơn giản là sự lắp ráp các tấm thép và phụ tùng. Nó được chế tạo thông qua các tiêu chuẩn nghiêm ngặt trên toàn bộ chuỗi sản xuất: cắt, uốn và gia công tấm, hàn robot, lựa chọn hệ thống thủy lực và phủ bề mặt.

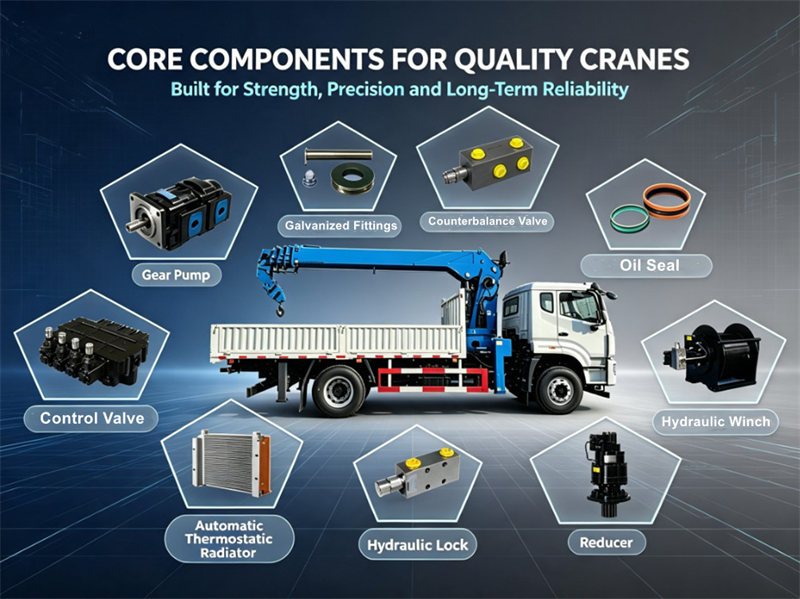

⚙ Tìm nguồn cung ứng các bộ phận cốt lõi của cần cẩu:

▣ Bơm bánh răng:

Chúng tôi sử dụng bơm bánh răng thủy lực từ các thương hiệu nổi tiếng của Trung Quốc. Loại bơm bánh răng gang đôi này có cấu trúc tấm bên, công nghệ bù khe hở hướng trục nổi và cân bằng hướng tâm độc quyền, cùng với các bạc lót tự bôi trơn DU. Nó mang lại hiệu suất thể tích cao, áp suất làm việc cao, khả năng chống rung mạnh, khả năng chịu nhiệt độ cao tuyệt vời và tuổi thọ cao.

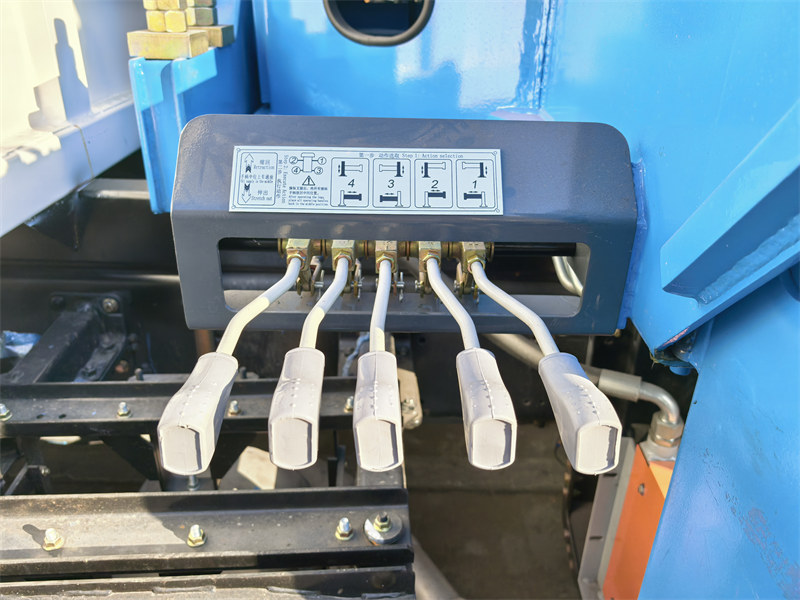

▣ Van điều khiển:

Được cung cấp bởi một nhà sản xuất uy tín của Trung Quốc chuyên về bộ điều khiển chuyển động, điều khiển truyền động, linh kiện thủy lực và nghiên cứu & ứng dụng vật liệu kim loại. Sản phẩm đảm bảo điều khiển chuyển động chính xác và hiệu suất cần cẩu ổn định, đáng tin cậy trong quá trình vận hành kéo dài, đồng thời tự động điều chỉnh công suất đầu ra theo yêu cầu tải trọng.

▣ Khóa thủy lực:

Nguồn cung cấp đến từ một trong những nhà sản xuất linh kiện và máy móc thủy lực hàng đầu Trung Quốc. Là nhà cung cấp chiến lược cốt lõi cho các doanh nghiệp lớn trong nước, bao gồm XCMG và Lovol, nhà cung cấp này đã đạt được các chứng nhận ISO9001, ISO14001, OHSAS18001 và EU CE, cung cấp các giải pháp hệ thống năng lượng thủy lực hoàn chỉnh.

▣ Tời thủy lực:

1.Thùng phuy được chế tạo bằng phương pháp hàn, mang lại độ bền cao và khả năng thích ứng linh hoạt với nhiều yêu cầu khác nhau của khách hàng.

2.Lò xo phanh sử dụng lò xo đĩa nhập khẩu từ Đức với quy trình sản xuất tiên tiến.

3. Quá trình xử lý nhiệt sử dụng phương pháp tôi cứng (tôi cứng bằng bainit) để đạt được cấu trúc vi mô đồng nhất và hiệu suất ổn định. Lò xo có độ bền cao, độ dẻo dai tốt và khả năng chống nứt vượt trội; cấu trúc bainit bên trong mang lại tuổi thọ sử dụng lâu hơn. Thiết bị dập chính xác đảm bảo độ chính xác về kích thước và chất lượng sản phẩm vượt trội.

4. Các bánh răng được làm bằng thép 20CrMnTi được xử lý bằng phương pháp tôi cacbonitrit để đạt độ bền cao và độ dẻo dai tốt. Các gioăng cho phanh thủy lực được cung cấp bởi Hansheng, đảm bảo hiệu suất đáng tin cậy và tuổi thọ cao. Nó được trang bị bộ giảm tốc hành tinh NGB với khả năng phân bổ tải đều và khả năng chịu tải cao.

▣ Phụ kiện mạ kẽm:

Các phụ kiện hỗ trợ cần cẩu được nâng cấp lên các bộ phận mạ kẽm, giúp tăng cường đáng kể khả năng chống ăn mòn và gỉ sét, đồng thời kéo dài tuổi thọ của các bộ phận. Bề mặt mạ kẽm có lớp hoàn thiện đồng nhất, sáng bóng và sạch sẽ, không có vết gỉ hoặc vết ố, cải thiện diện mạo tổng thể của cần cẩu.

▣ Gioăng phớt dầu nhập khẩu:

Các xi lanh sử dụng công nghệ làm kín tiên tiến và gioăng dầu Hallite hiệu suất cao nhập khẩu từ Anh, mang lại hiệu quả làm kín tuyệt vời, hoạt động ổn định và tuổi thọ cao.

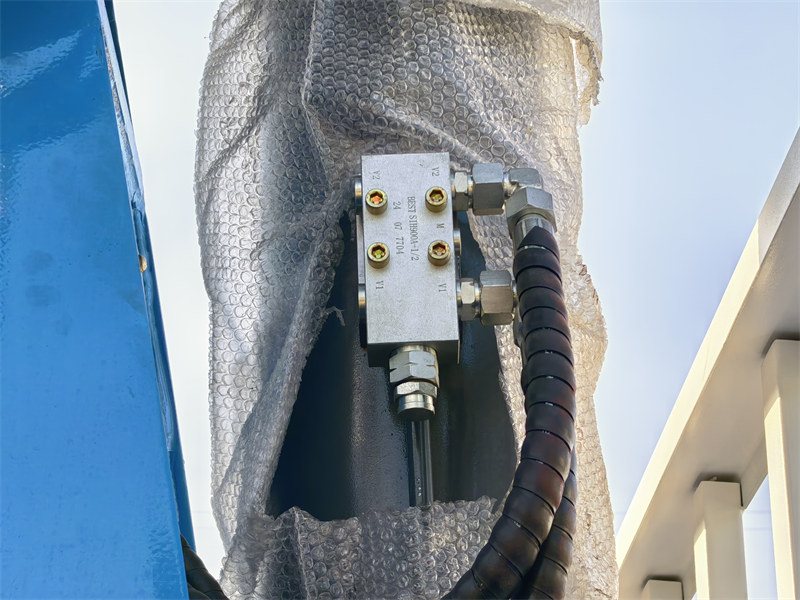

▣ Van cân bằng:

Hệ thống này giúp khóa chặt các lỗ rò rỉ nhỏ một cách hiệu quả trong quá trình giữ cần cẩu chịu tải nặng và nâng hạ hàng hóa treo. Nó ngăn ngừa hiện tượng chìm chậm và trôi lệch cần cẩu ngoài ý muốn của cần cẩu chính và cần cẩu phụ. Cần cẩu nâng và hạ một cách êm ái, không giật cục hay rung lắc, với nguy cơ rò rỉ bên trong, rò rỉ dầu và tốc độ chuyển động không ổn định thấp.

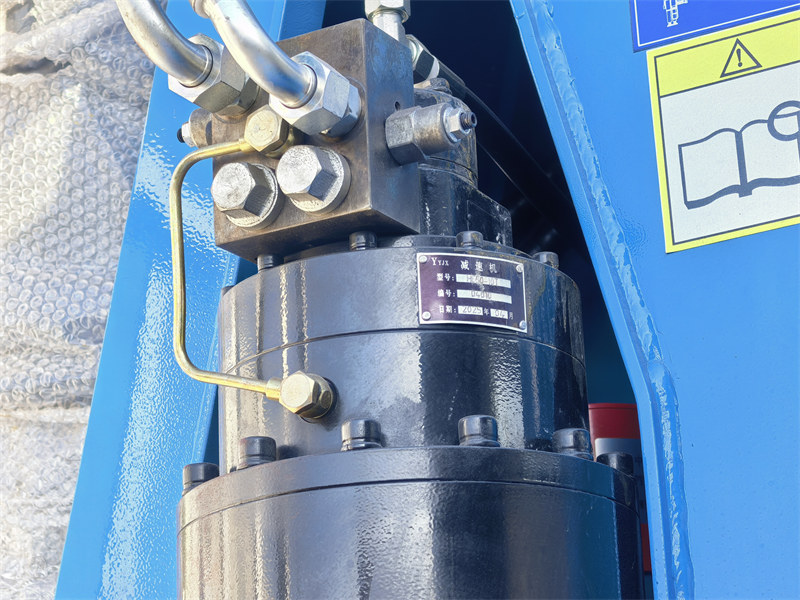

▣ Bộ giảm áp:

1. Vỏ bánh răng và giá đỡ bánh răng hành tinh được sản xuất bằng phương pháp rèn chính xác để có cấu trúc vi mô dày đặc và độ bền cao.

2. Lò xo phanh cũng sử dụng lò xo đĩa nhập khẩu.

3. Các bánh răng được làm từ thép 20CrMnTi với phương pháp tôi cacbonitrit hóa để đạt độ bền cao và độ dẻo dai tốt. Phớt phanh thủy lực là sản phẩm của Hansheng với hiệu suất đáng tin cậy và tuổi thọ cao.

4. Hệ thống giảm tốc hành tinh NGB với phân bổ tải trọng đồng đều được áp dụng để đạt được khả năng chịu tải cao.

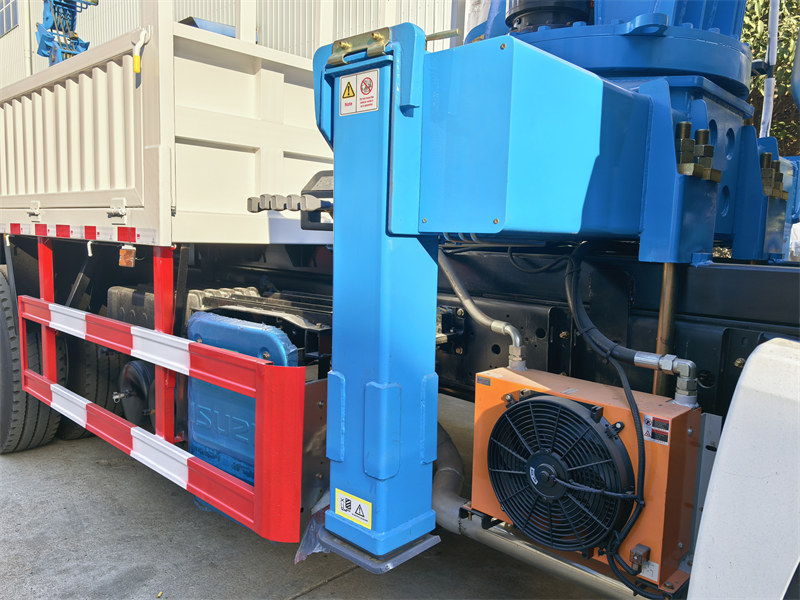

▣ Bộ tản nhiệt điều chỉnh nhiệt tự động:

1. Bộ tản nhiệt tự động điều chỉnh nhiệt độ cỡ lớn, loại bỏ việc phải thường xuyên chuyển đổi thủ công.

2. Cấu trúc trao đổi nhiệt hiệu suất cao dạng cánh tản nhiệt đảm bảo khả năng tản nhiệt đầy đủ cho dầu thủy lực và ngăn ngừa quá trình oxy hóa nhiệt cũng như sự xuống cấp của chất lỏng thủy lực.

3. Việc này giúp kéo dài chu kỳ thay dầu, tránh các sự cố như lão hóa gioăng, kẹt van thủy lực và mài mòn bơm/động cơ do nhiệt độ dầu quá cao, đồng thời cải thiện tuổi thọ và độ tin cậy vận hành của toàn bộ thiết bị.

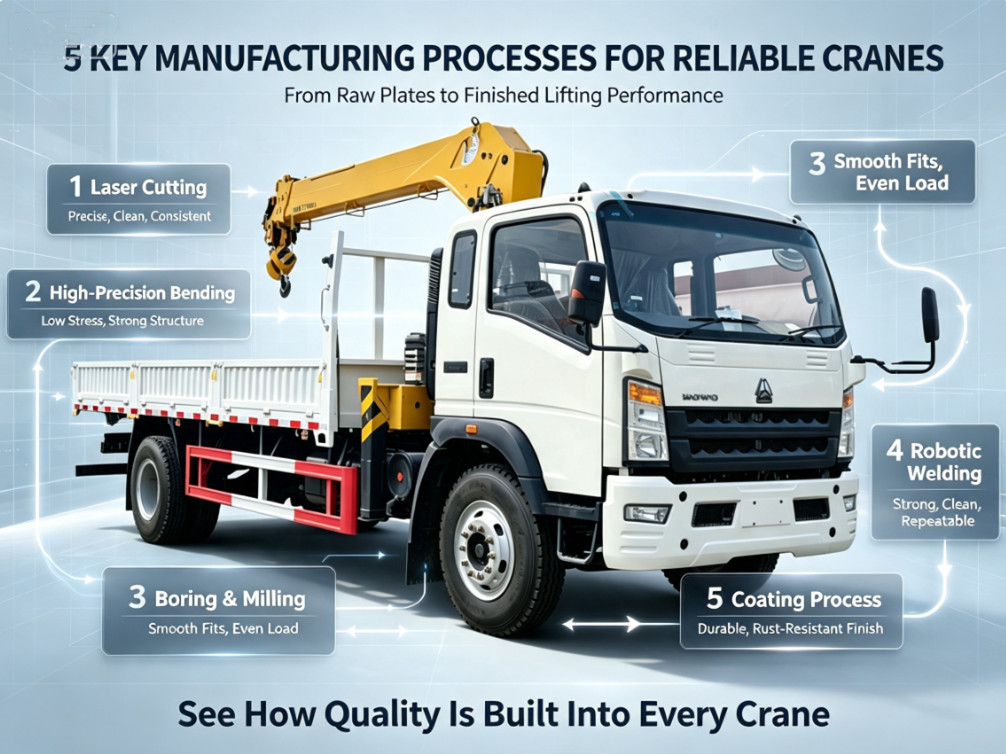

⚙Năm quy trình sản xuất quan trọng đối với cần cẩu gắn trên xe tải cao cấp:

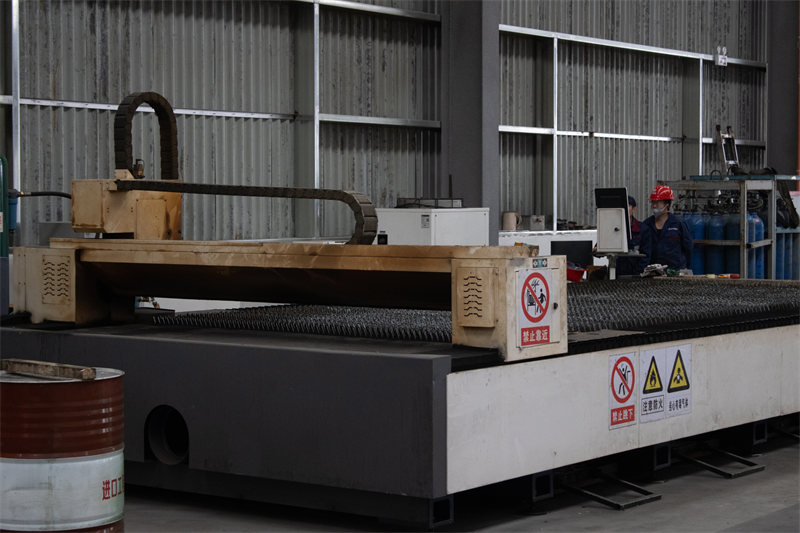

▣ Cắt bằng laser:

♦ Bao gồm tất cả các bộ phận bằng tấm thép mỏng và có độ dày trung bình dùng cho cần cẩu gắn trên xe tải.

♦ Một máy duy nhất có thể xử lý nhiều ứng dụng và loại bỏ công đoạn gia công phụ.

♦ Nó có khả năng xử lý các hình dạng đặc biệt phức tạp, các lỗ tròn nhỏ, các góc nhọn, các họa tiết rỗng và các đường cong phức tạp.

♦ Các cạnh cắt thẳng đứng và nhẵn mịn, không có xỉ và gờ. Các tấm không bị biến dạng; các tấm mỏng, tấm thép không gỉ và tấm nhôm mỏng vẫn phẳng mà không bị cong vênh hay xoắn sau khi cắt.

♦ Các cạnh được cắt của tấm kim loại có khả năng chống đổi màu và gỉ sét.

♦ Các mặt cắt bằng laser sắc nét giúp giảm thiểu quá trình oxy hóa, tạo điều kiện thuận lợi cho các thao tác sơn, uốn và hàn tiếp theo.

♦ Độ chính xác kích thước tuyệt vời: hàng trăm hoặc hàng nghìn chi tiết được sản xuất hàng loạt có kích thước và hình dạng giống hệt nhau mà không có sai sót của con người.

♦ Hoàn toàn phù hợp cho hàn robot và dây chuyền lắp ráp tiêu chuẩn để tạo thành một hệ thống khép kín chính xác.

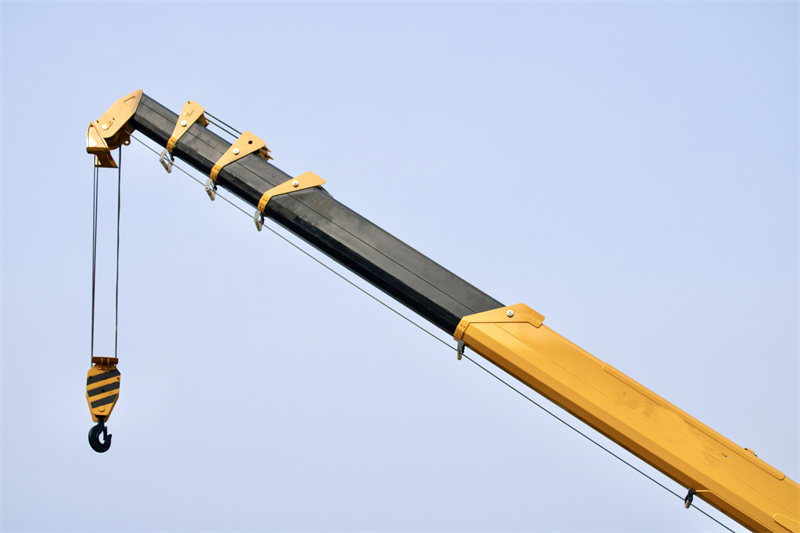

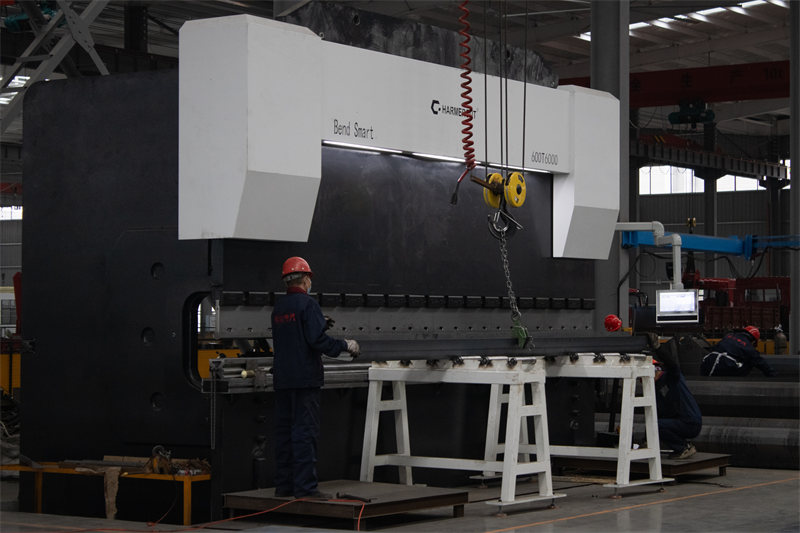

▣ Uốn cong độ chính xác cao:

♦ Công nghệ uốn chính xác cao tạo ra các tấm phẳng có ứng suất dư thấp, cải thiện độ bền kết cấu và ngăn ngừa biến dạng, nứt vỡ các bộ phận chịu tải của cần cẩu gắn trên xe tải.

♦ Sai số cho phép của ống cần cẩu được kiểm soát trong phạm vi ±1 mm, tạo ra khe hở tối thiểu giúp cần cẩu thu gọn hoạt động mượt mà hơn và giảm rung lắc hoặc kẹt.

♦ Độ chính xác cao của các ống cần cẩu cho phép giảm thiểu hiệu quả dung sai thiết kế nhờ vào việc nâng cấp thiết bị.

♦ Sai số cho phép của mỗi đoạn cần cẩu có thể giảm 4 mm so với phương pháp gia công thông thường, giúp cần cẩu duỗi và thu gọn mượt mà hơn nhiều.

♦ Việc lắp ghép chặt chẽ hơn giữa các đoạn cần trục tạo ra lực liên kết mạnh hơn khi nâng tải. Tối ưu hóa tính đồng trục, đối xứng và độ phẳng; các bề mặt uốn cong thẳng và gọn gàng với độ đồng tâm cao hơn sau khi khoan.

♦ Tránh tình trạng trục và lỗ chốt bị lệch, phân bố ứng suất không đều và nứt sớm do sai lệch chuẩn tham chiếu.

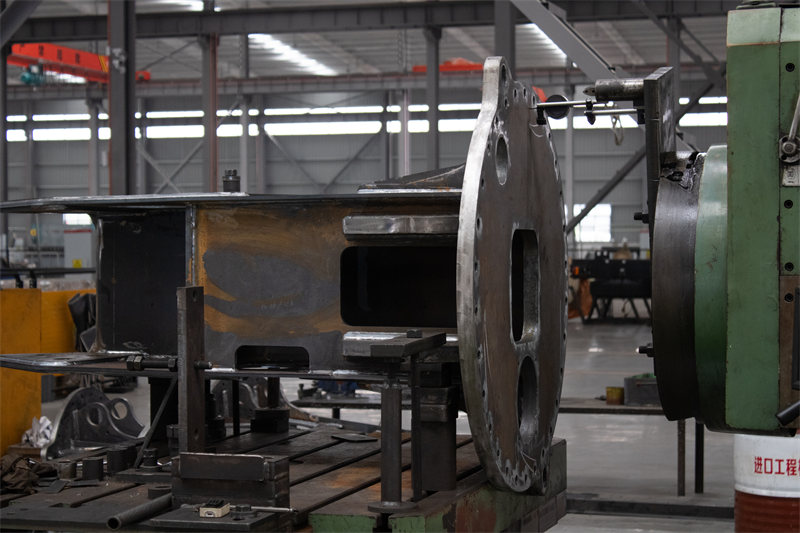

▣ Gia công khoan và phay:

Nhạt nhẽo: Gia công các lỗ tròn để đảm bảo độ chính xác về khẩu độ, độ tròn vượt trội, độ đồng tâm chính xác và thành lỗ nhẵn mịn.

Xay xát: Làm phẳng và đánh bóng bề mặt phôi để đảm bảo độ phẳng tuyệt vời.

♦ Các bề mặt làm việc có độ lệch chiều cao tối thiểu và độ đồng tâm cao.

♦ Các lỗ có kích thước chính xác, độ tròn tốt và không bị biến dạng hình elip.

♦ Độ vuông góc giữa lỗ và bề mặt cũng như khoảng cách giữa các lỗ được kiểm soát chặt chẽ để đảm bảo lắp ráp liền mạch và khít chặt.

♦ Các ổ trục, trục quay, trục chốt và mặt bích khớp trơn tru mà không bị lung lay; chuyển động quay ổn định, không bị lệch tâm và không bị mài mòn bất thường.

♦ Việc phân bố lực đồng đều tạo ra sự tiếp xúc chặt chẽ giữa các bề mặt tiếp xúc, ngăn ngừa sự lỏng lẻo và nứt vỡ.

♦ Kích thước đồng nhất trên tất cả các chi tiết gia công giúp đảm bảo khả năng thay thế các phụ tùng.

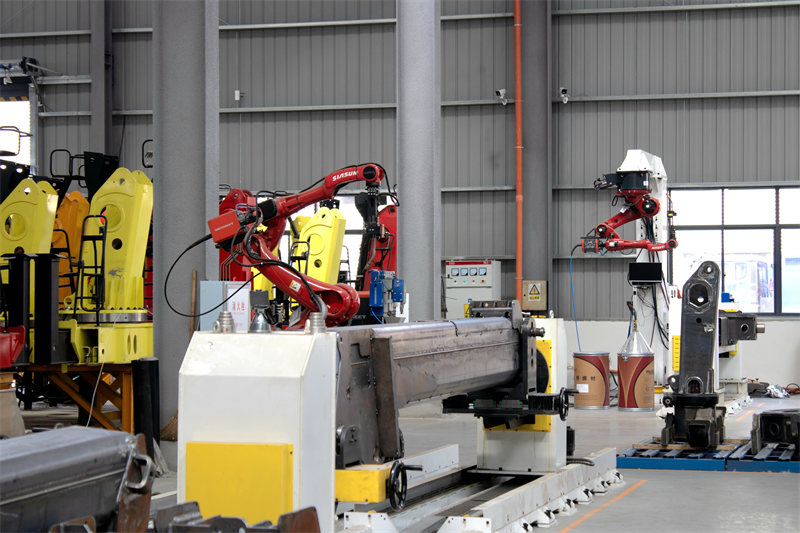

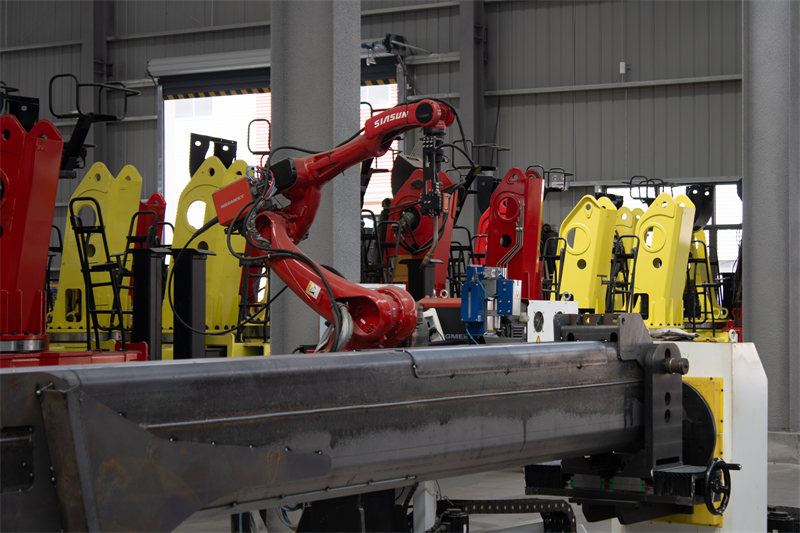

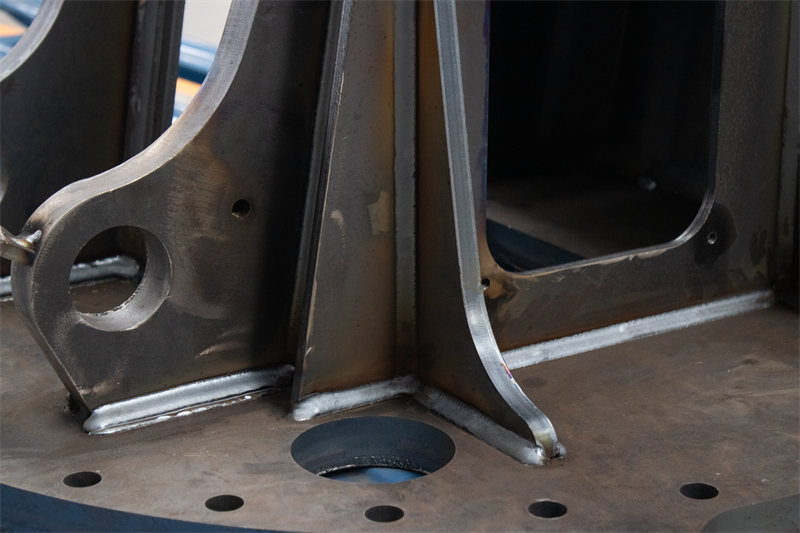

▣ Hàn robot:

♦ Quá trình tạo mối hàn đồng đều và thẩm mỹ. Đường di chuyển cố định của robot đảm bảo chiều rộng mối hàn nhất quán và các gợn sóng hàn đều đặn.

♦ Không có mối hàn chồng lấp, cắt xén hay bắn tóe. Không cần mài sau hàn và loại bỏ xỉ hàn quá nhiều để có được bề mặt sạch sẽ.

♦ Các mối hàn đồng đều giúp ngăn ngừa hiện tượng nhăn và biến dạng. Lượng nhiệt cung cấp ổn định tạo ra sự gia nhiệt đồng nhất, do đó các chi tiết gia công hiếm khi bị biến dạng hoặc sụp đổ.

♦ Các mối hàn dài và mối hàn tròn đạt được độ hoàn thiện vượt trội với các đường hàn liên tục, không có khe hở và các mối nối chuyển tiếp mượt mà.

♦ Lớp khí bảo vệ đồng đều giúp giảm thiểu các khuyết tật bên trong, đồng thời tăng cường độ bền kéo và khả năng chống mỏi.

♦ Việc kiểm soát lượng nhiệt đầu vào và nhịp hàn cố định giúp phân bố ứng suất bên trong đồng đều, chống nứt mối hàn dưới các điều kiện uốn, chịu tải và rung động sau đó.

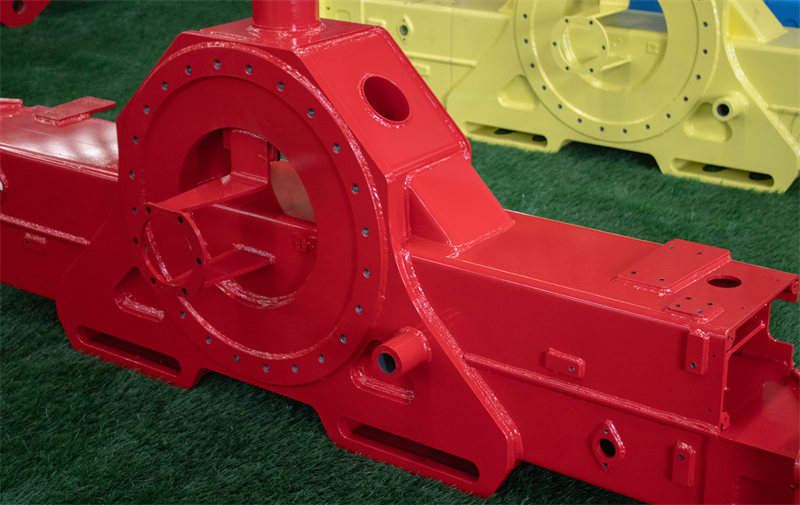

▣ Quy trình sơn phủ cho cần cẩu:

♦ Phun cát

Phun bi giúp loại bỏ lớp gỉ và tạp chất trên bề mặt chi tiết gia công, cải thiện vẻ ngoài. Phun bi thép tạo ra bề mặt có kết cấu giúp tăng cường độ bám dính của lớp phủ bột. Ưu điểm: Giảm hiệu quả ứng suất hàn, giảm nguy cơ gãy do mỏi và kéo dài tuổi thọ của chi tiết.

♦ Quy trình tẩy dầu mỡ và rửa sạch

Quy trình thực hiện: Tẩy dầu mỡ sơ bộ → Tẩy dầu mỡ → Rửa sơ bộ → Rửa → Thổi khí → Sấy khô → Làm mát cưỡng bức

Tẩy dầu mỡ: Loại bỏ dầu mỡ bám trên bề mặt chi tiết gia công.

Rửa: Sử dụng nước ấm trên 40°C để rửa sạch mọi chất béo và vết bẩn bám trên các chi tiết gia công.

Sau khi rửa, quá trình thổi khí 360° không góc chết được thực hiện, tiếp theo là sấy khô ở 120°C và làm nguội cưỡng bức để đưa nhiệt độ của phôi xuống khoảng 50°C.

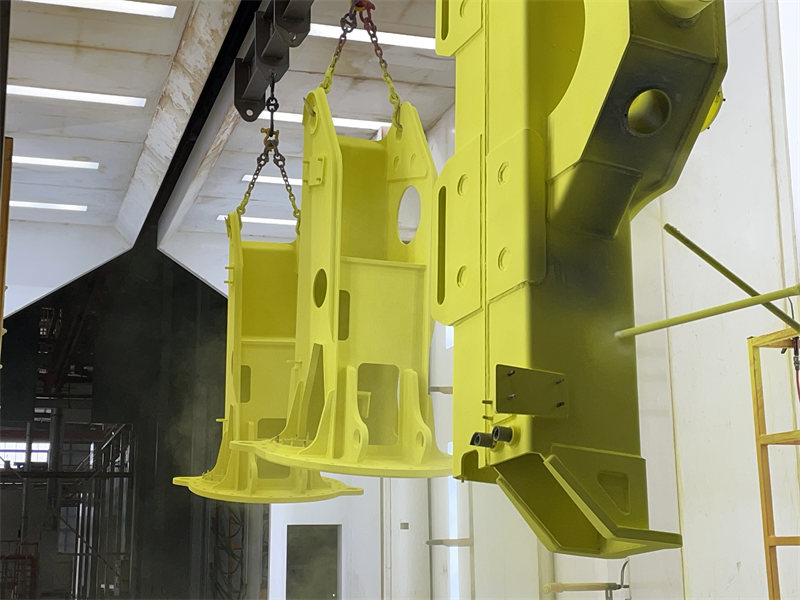

♦ Sơn tĩnh điện

Các chi tiết gia công được vận chuyển đến các trạm quét laser để quét đường viền, sau đó được chuyển đến buồng sơn tĩnh điện. Áp dụng công nghệ liên kết đa trục, hơn 60 súng phun nhập khẩu bên trong buồng tạo ra các lớp phủ đồng đều trên tất cả các bề mặt chi tiết gia công mà không có điểm mù.

♦ Ướp và Nướng

Các chi tiết gia công được vận chuyển đến trạm nung cuối cùng. Thiết bị gia nhiệt hồng ngoại nhập khẩu (IfraSol) cho phép gia nhiệt đồng đều từ bề mặt đến lõi để làm tan chảy bột nhanh chóng. Lò nung sử dụng quy trình nung hai giai đoạn: làm nóng sơ bộ ở 120°C và nung chính ở 240°C trong 15–20 phút, cho phép bột tan chảy, làm phẳng và đóng rắn để đạt được bề mặt hoàn hảo.
