Xe phun rửa cống HOWO NX 15000L hai bồn chứa: thiết kế và ưu điểm

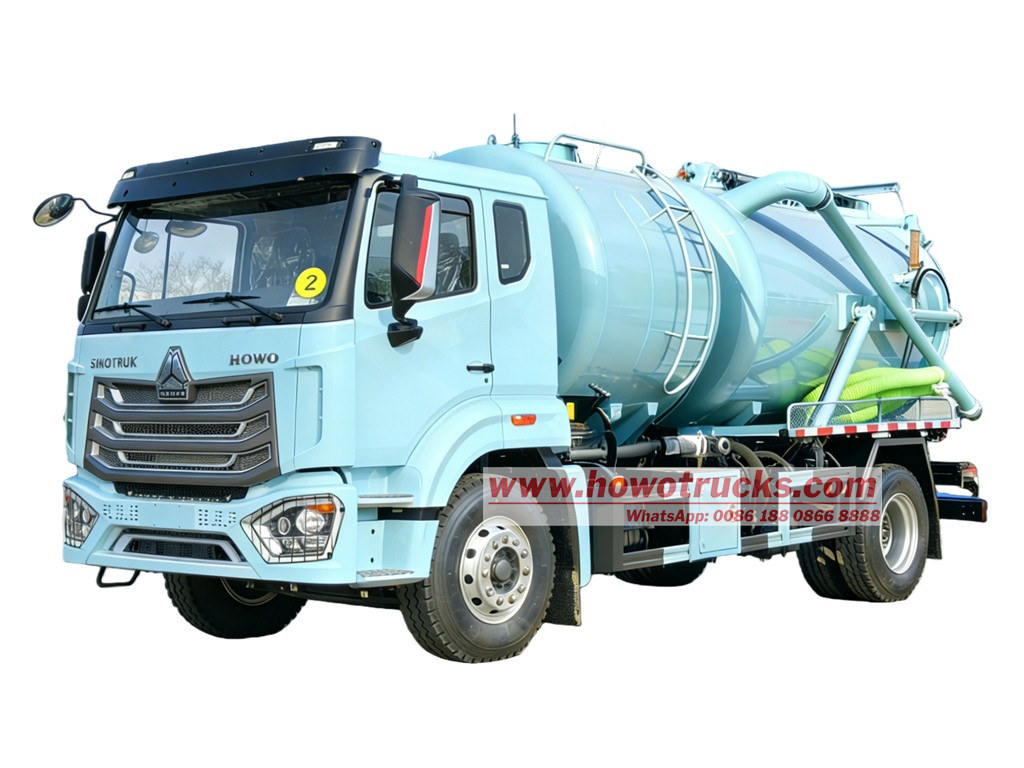

Xe phun rửa cống kết hợp HOWO NX 15000L là gì?

Xe hút chân không kết hợp xử lý nước thải Sinotruk HOWO được thiết kế dựa trên khung gầm xe tải HOWO NX 4x2, trang bị động cơ diesel WEICHAI WD615.50, công suất 213KW / 290HP với dung tích xi lanh 9726cc, kết hợp với hộp số sàn HOWO HW15710, 10 số tiến và 2 số lùi, tiết kiệm nhiên liệu đáng kể. Tổng dung tích thùng hút chân không 15000L, bao gồm thùng chứa nước thải 10000L và thùng chứa nước sạch 5000L được thiết kế riêng biệt, với các ưu điểm như: Trọng tâm thấp hơn, thuận tiện cho việc bảo trì, an toàn khi lái xe và vận chuyển.Chi tiết về cụm chân không và cụm cấp nước được thể hiện bên dưới:

Lắp ráp chân không: Dung tích 15000 lít, vật liệu Q355 dày 6mm cho bồn chứa và nắp vỏ, tiêu chuẩn có vách ngăn an toàn, kèm theo bơm chân không tuần hoàn nước SK-12, áp suất tối đa 8000Pa, lưu lượng hiệu dụng 12m³/phút, tốc độ định mức 970 vòng/phút. Van hút bơm DN100 và van xả DN150 tiêu chuẩn, kèm theo bộ giảm áp và cuộn ống DN100 dài 10m.

Lắp ráp bằng nước: Dung tích 5000 lít, vật liệu Q355, độ dày 4mm cho bồn chứa và 6mm cho vỏ ngoài. Tiêu chuẩn với vách ngăn an toàn, kết hợp với bơm phun áp lực cao model 3N2, áp suất tối đa 240 bar/psi, lưu lượng tối đa 170 L/phút, tốc độ bơm 405 vòng/phút, kèm theo cuộn ống mềm φ19 dài 60m và 10 bộ vòi phun hiệu quả.

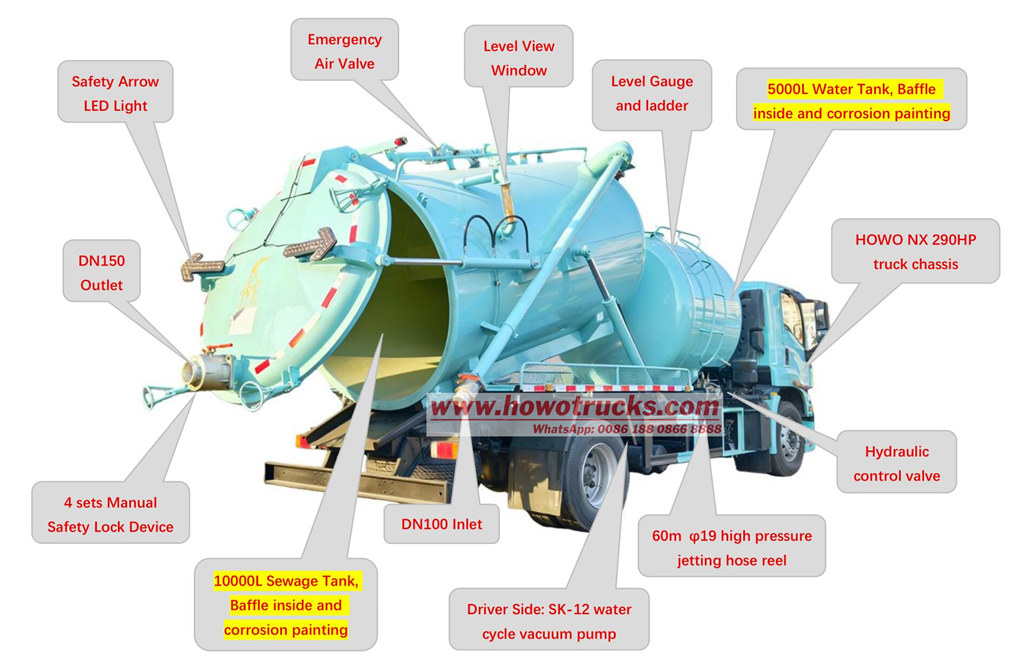

Bộ phận chính của xe phun rửa cống HOWO 15CBM là gì?

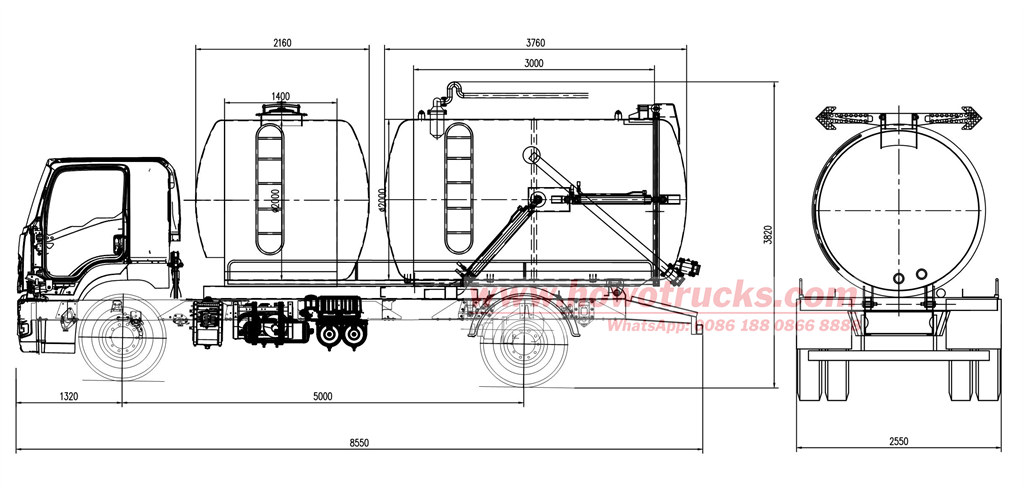

Bản vẽ kỹ thuật và thông số kỹ thuật của xe phun rửa chân không HOWO?

Tên xe tải	Máy hút chân không kết hợp HOWO NX
Cabin	HOWO NX 290
Động cơ	Động cơ WEICHAI WD615.50, công suất 290 mã lực, dung tích 9726cc
Quá trình lây truyền	HW15710, 10F & 2R
Bể chứa nước	Dung tích 5000L Máy bơm cao áp 3N2, áp suất 24Mpa, lưu lượng 170L/phút, kèm cuộn ống 60cm.
Bể chứa nước thải	Dung tích 10000L Bơm chân không SK-12, áp suất 8000Pa, lưu lượng 12m³/phút, tốc độ 970 vòng/phút.
Kiểu dáng cơ thể	Vật liệu Q355, với bộ thân xe bồn lắp ráp riêng biệt, phía trước dùng cho nước sạch, phía sau dùng cho nước thải.
