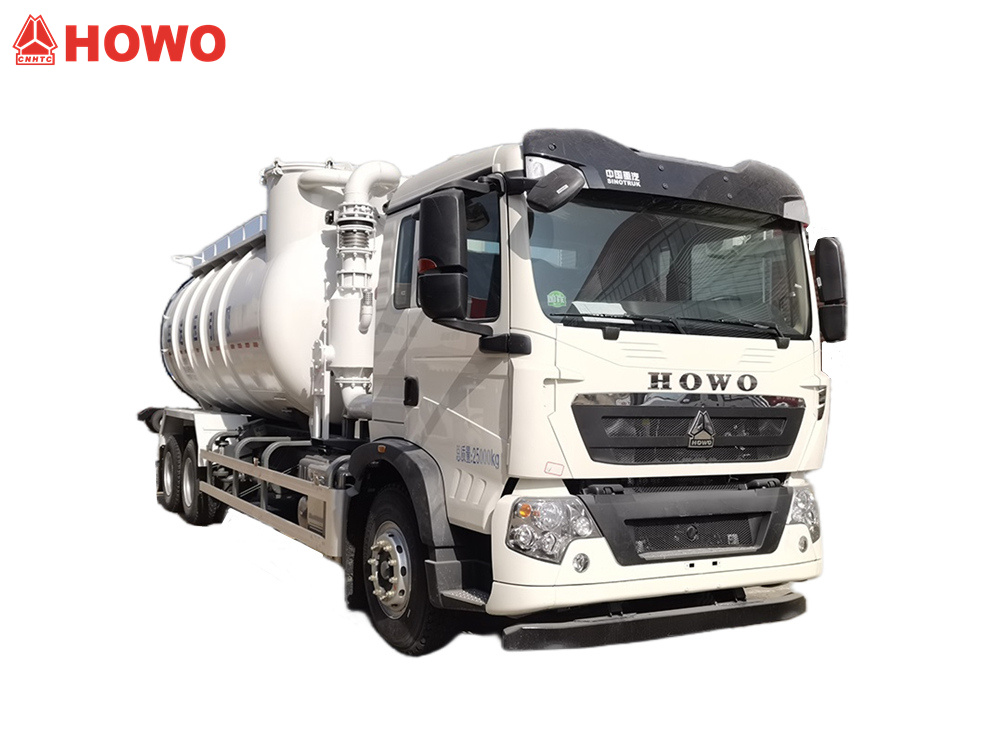

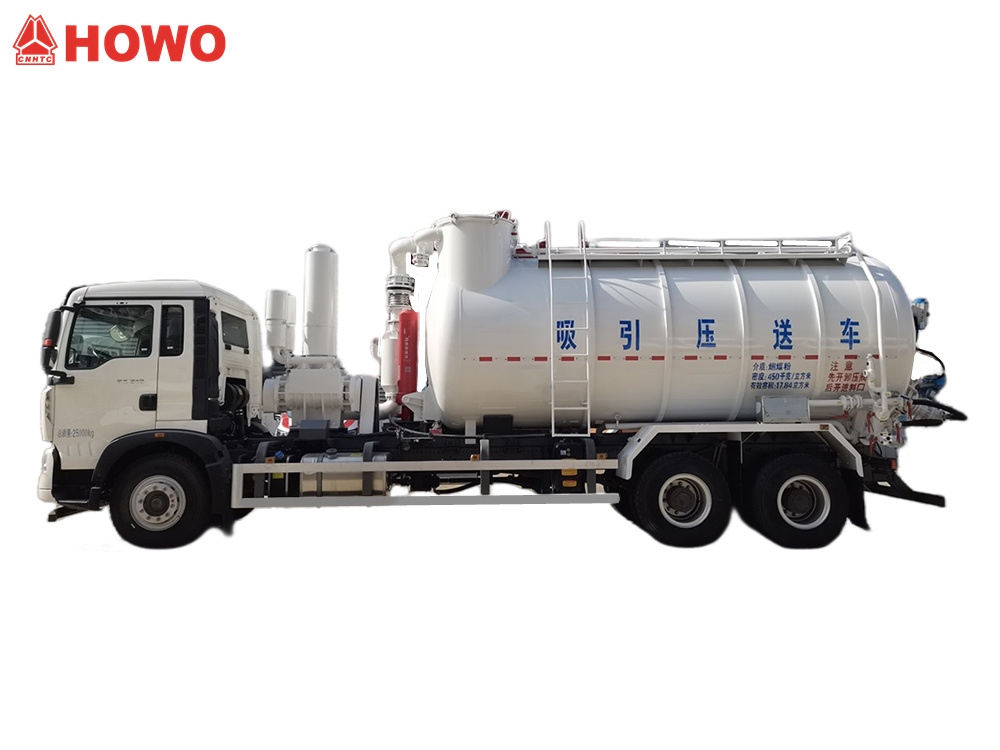

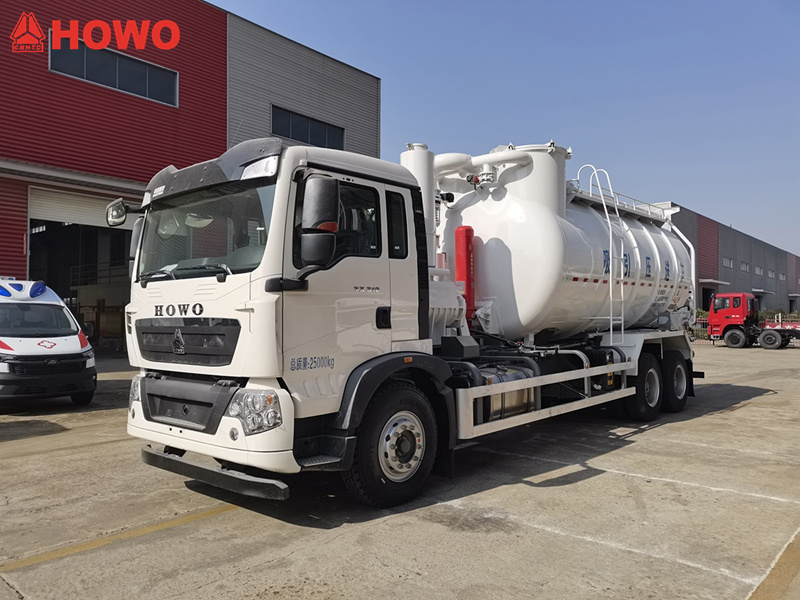

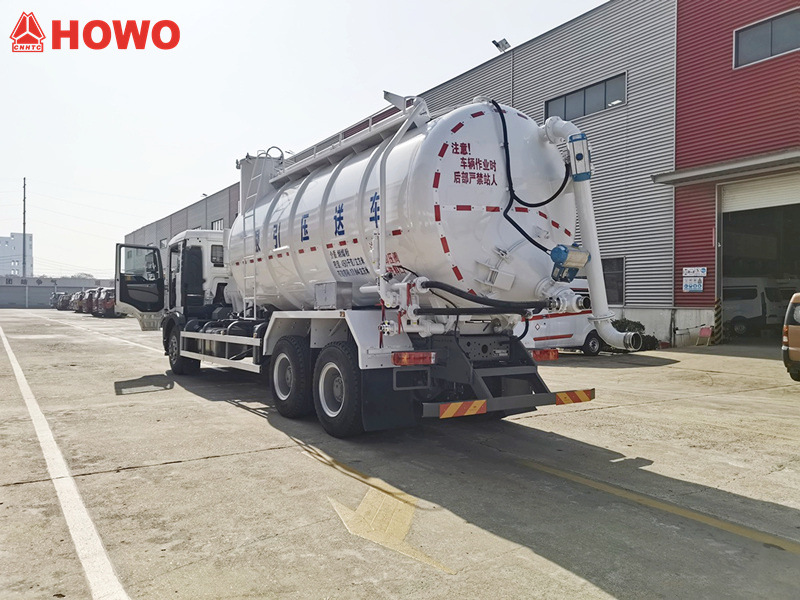

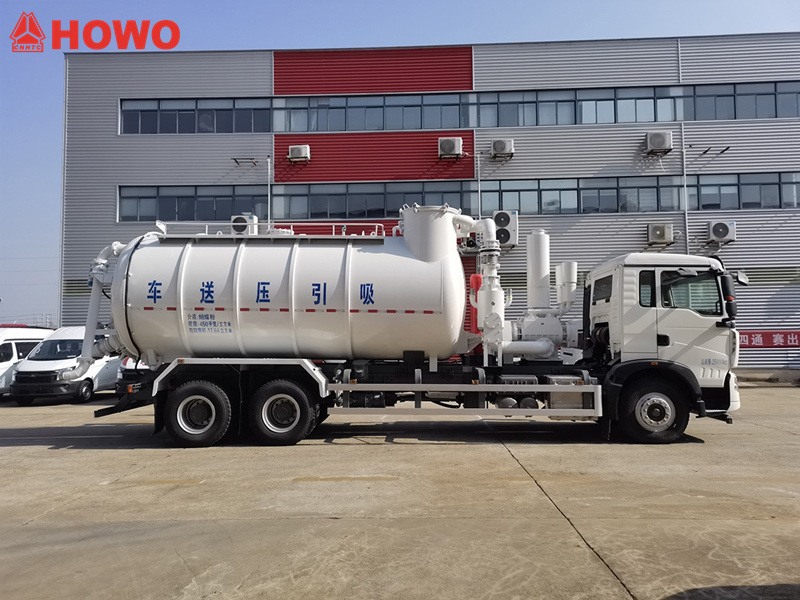

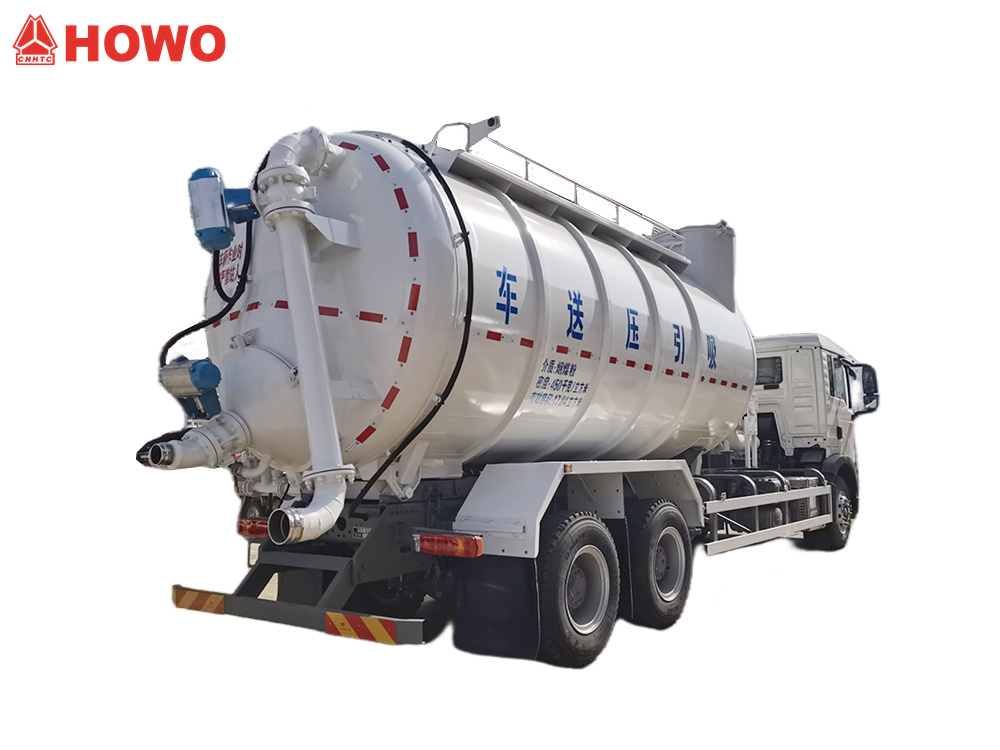

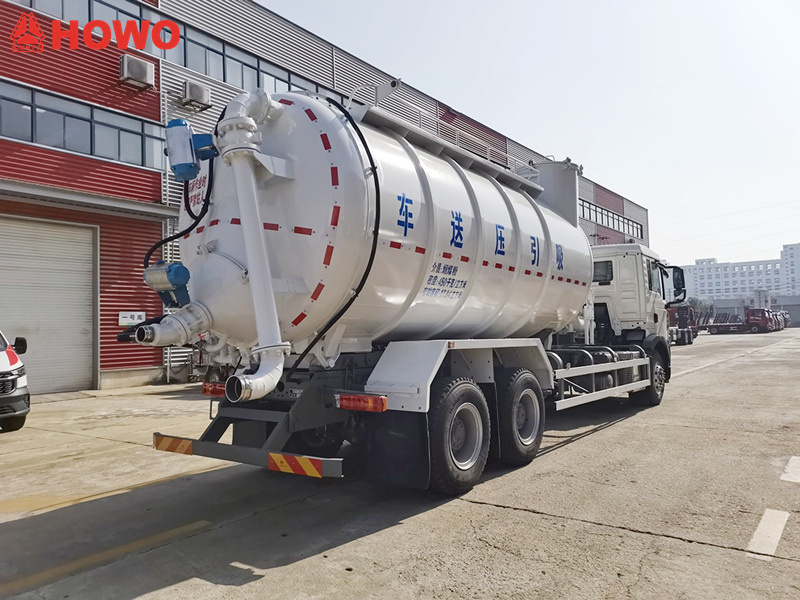

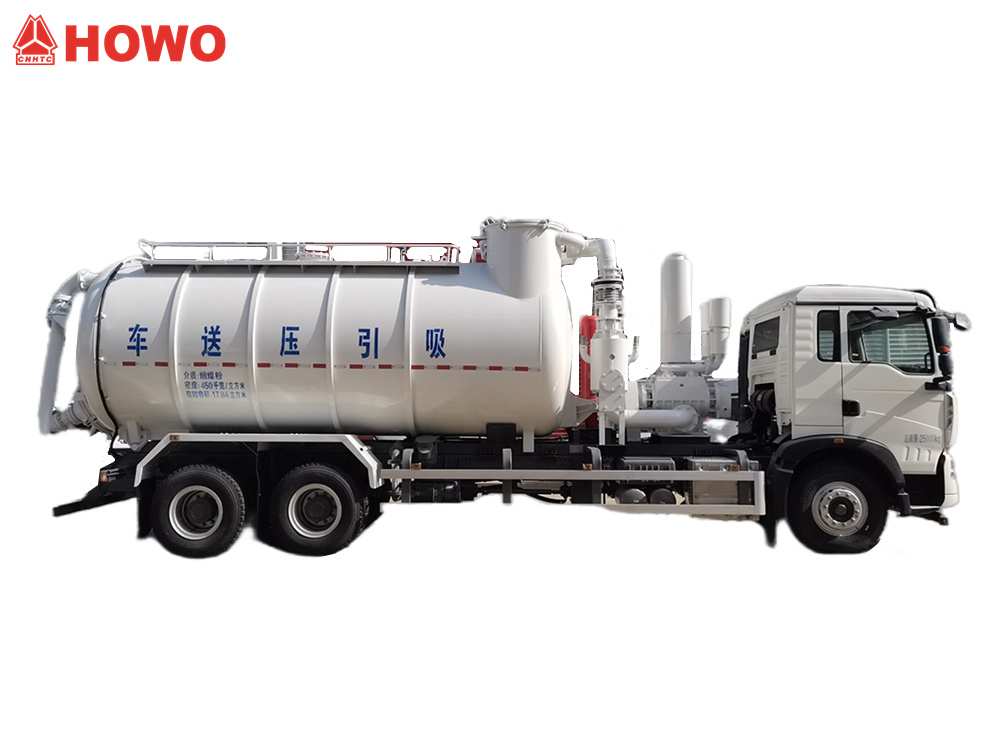

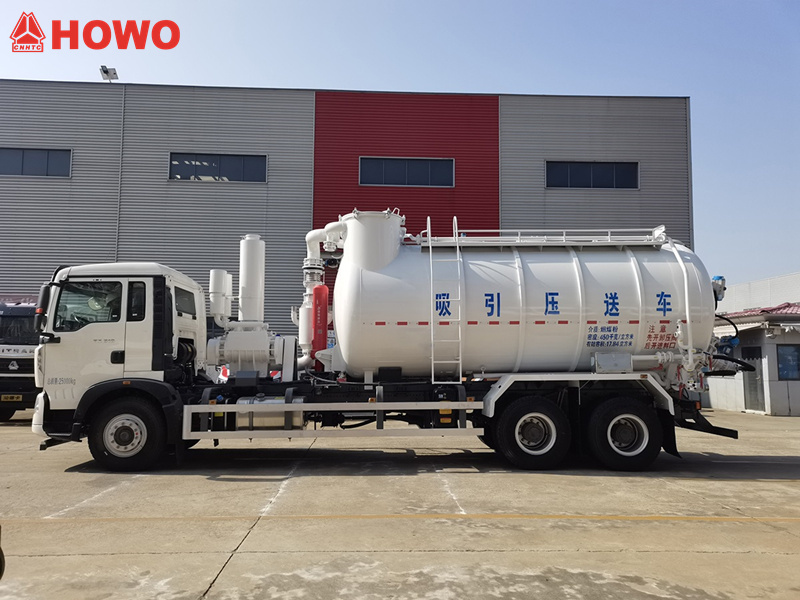

Cái Xe vệ sinh cống rãnh thủy lực HOWO 15.000 lít Đây là một loại xe chuyên dụng được thiết kế để vận chuyển các vật liệu dạng bột và hạt. Được trang bị động cơ Sinotruk MC07.31-60 công suất 310 mã lực và hộp số 9 cấp, xe cung cấp sức mạnh vượt trội. Phần thân trên của xe có thùng chứa hình trụ dung tích 15 mét khối, cho phép vận chuyển hiệu quả các vật liệu dạng bột và hạt như xi măng và tro bay. Xe có cả hệ thống hút chân không và xả chân không. Thiết bị hút, nằm phía trên và phía sau thùng chứa, được điều khiển bằng van hút và được kết nối với ống hút thông qua khớp nối nhanh để hút nhanh chóng. Thiết bị xả, cũng nằm ở phía sau thùng chứa, được điều khiển bằng van xả để xả sạch và hiệu quả. Xe cũng được trang bị hệ thống lọc hiệu quả cao với túi lọc giúp giữ lại các tạp chất, đảm bảo độ tinh khiết của vật liệu. Hệ thống vận hành phía sau tích hợp nhiều nút điều khiển chức năng để dễ dàng vận hành.

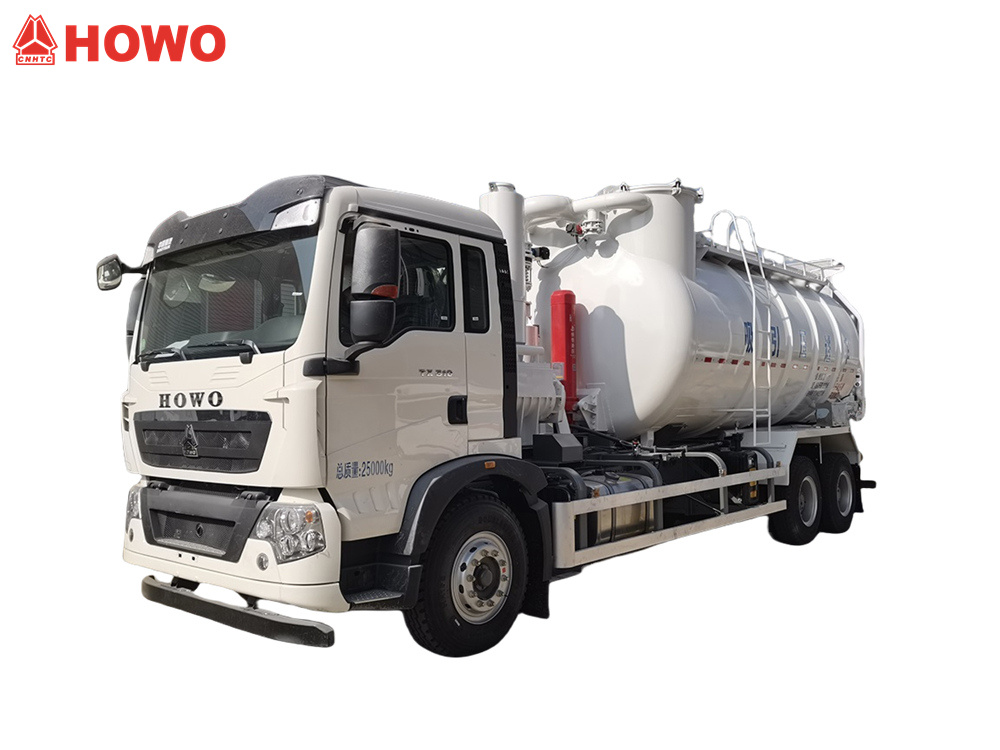

*Xe tải hút chân không khô HOWO 6x4 15000L

Máy hút nước thảiVận chuyển áp suất Xe tải*

Nhà máy của chúng tôi là nhà sản xuất chuyên nghiệp trong lĩnh vực xe tải.
Cam kết tất cả sản phẩm đều mới 100% và chất lượng cao.

»Ⅰ.Định nghĩa và giới thiệu sản phẩm:

Nhà sản xuất:CÔNG TY TNHH TẬP ĐOÀN XE TẢI CS

Xe vận chuyển hút và áp lựcXe hút và xả bụi, còn được gọi là xe hút và xả, thích hợp sử dụng trong các ngành công nghiệp như luyện kim, hóa chất, năng lượng, vật liệu xây dựng, than đá, khai thác mỏ và vận tải cảng. Chúng được sử dụng để thu gom, vận chuyển và chuyên chở gần một trăm loại bụi và vật liệu dạng bột trong các điều kiện làm việc khác nhau. Chúng có thể vận chuyển các vật liệu dạng bụi như gang, thép, thiêu kết, luyện cốc, nguyên liệu thô, khử silic trong luyện kim, bột nhôm, xi măng, bột khoáng, bụi đá vôi và bụi hỗn hợp.

» II.Thông số sản phẩm cho máy hút chân không khô HOWO 15CBMxe tải:

» Ⅲ.Sản phẩmCác thành phần cấu trúc chính

1. Bộ phận thùng chứa vận chuyển

Cụm bồn vận chuyển bao gồm thân bồn chứa và các thiết bị hút và xả được lắp đặt trên đó.



• Thân bồn chứa là một thùng hình trụ có hai đầu được bịt kín. Một thiết bị khuấy trộn dạng "thẳng" được lắp đặt ở đáy bồn, chủ yếu để nạp các vật liệu dạng bột và dạng hạt. Một thang leo bên ngoài được hàn vào thân bồn, và một lối đi, các móc nâng, các lỗ quan sát và một đồng hồ đo mức vật liệu được hàn vào phía trên.



• Thiết bị hút được lắp đặt phía trên phần cuối của bồn chứa. Thiết bị này được điều khiển bởi một van hút và được kết nối với ống hút tại chỗ thông qua một khớp nối nhanh.

2. Hệ thống lọc

• Vật liệu đi qua đoạn uốn cong hình lốc xoáy bên trong thân bồn để phân tách và lắng đọng ban đầu trong bồn chứa. Sau đó, nó đi qua buồng lọc để lọc thứ cấp. Quá trình lọc hai giai đoạn này đảm bảo rằng không khí thải cuối cùng đáp ứng các tiêu chuẩn môi trường.



• Bụi còn lại trong buồng lọc được thải ra qua một rãnh ở đáy và, khi thùng chứa được nâng lên, sẽ được thải ra qua cửa xả ở phía sau thùng chứa bằng áp suất dương.



• Bụi bám trên bao được loại bỏ bằng phương pháp thổi ngược áp suất cao, với tùy chọn cung cấp khí nén âm tự động. Lưu ý: Khi đóng gói các vật liệu cần bảo vệ bằng khí trơ, máy nén khí trên xe và việc đóng bao tự động bằng khí nén âm bị cấm (đóng bao thủ công bằng nguồn nitơ bên ngoài được chấp nhận). Chỉ được sử dụng nguồn nitơ đặt dưới mặt đất.

3. Hệ thống đường ống dẫn khí

• Hệ thống đường ống khí chủ yếu cung cấp khí nén để xả tải bằng áp suất dương. Khí nén được lấy từ máy nén khí trên tàu hoặc từ nguồn khí bên ngoài.



• Hệ thống đường ống dẫn khí chủ yếu bao gồm một đường ống dẫn khí chính và một đường ống dẫn khí phân phối. Đường ống dẫn khí được trang bị một đầu nối nhanh nguồn khí bên ngoài (đầu đực DN50) để kết nối với nguồn khí trên mặt đất.

4. Cơ chế tự xả

Một cơ cấu tự xả được lắp đặt ở phía sau thùng chứa. Cơ cấu tự xả được trang bị một cửa xả (van DN125, đầu nối ren ngoài DN100) để xả hàng bằng áp suất dương.



5. Hệ thống truyền động

Xe vận chuyển hút và nén được trang bị ba bộ phận nguồn. Hệ thống hút áp suất âm được vận hành bởi bơm chân không; hệ thống xả khí nén áp suất dương được vận hành bởi máy nén khí trên xe hoặc nguồn khí nén bên ngoài; hệ thống nâng hạ thủy lực được vận hành bởi bơm dầu thủy lực.

6. Hệ điều hành

Hệ thống điều khiển vận hành của xe vận chuyển băng tải hút và áp suất sử dụng điều khiển chương trình, màn hình hiển thị thiết bị và vận hành tập trung. Hệ thống điều khiển kép lập trình và thủ công là tùy chọn.

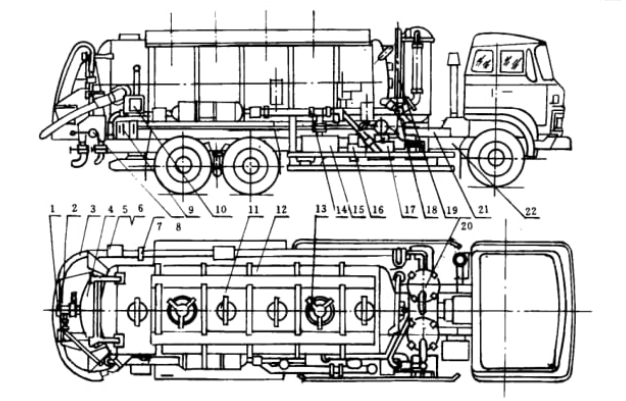

1. 14. Cổng kết nối nguồn khí ngoài; 2. Cửa xả; 3. Ống hút; 4. Cửa sau; 5. Kẹp giữ ống; 6. Lan can an toàn; 7. Lưới bảo vệ; 8. Van đa chiều phía sau; 9. Hộp điều khiển; 10. Tủ điều khiển điện; 11. Cửa kiểm tra; 12. Thân bồn; 13. Cửa nạp; 15. Bơm chân không; 16. Bộ tăng tốc/Hộp số; 17. Máy nén khí; 18. Van đa chiều phía trước; 19. Xi lanh nâng; 20. Bộ lọc thứ cấp; 21. Khung phụ;22. Khung gầm xe

»IV. Nguyên lý hoạt động

Xe vận chuyển hút và đẩy HOWO có hai chức năng chính: hút áp suất âm và xả áp suất dương.

Chức năng hút chân không sử dụng bơm chân không để tạo áp suất âm trong thùng chứa trên xe tải, từ đó hút vật liệu cần vận chuyển vào thùng. Chức năng xả áp suất dương sử dụng máy nén khí tích hợp hoặc nguồn khí bên ngoài để tạo áp suất cho thùng chứa. Thông qua cấu trúc tầng sôi bên trong thùng và xi lanh nâng thủy lực, vật liệu được chuyển lên silo ở độ cao xác định nhờ áp suất.







»V.Cách thức hoạt động



● Hút vật liệu bằng áp suất âm

Hệ thống này đảm nhiệm việc vận chuyển nội bộ các vật liệu bụi từ các công đoạn sản xuất gang, thép, thiêu kết, luyện cốc, nấu chảy, khử silic, khử lưu huỳnh, khử phốt pho và loại bỏ bụi trong lò chuyển đổi. Khi xe vận chuyển đến silo cấp liệu, hệ thống hút chân không của xe sẽ được kích hoạt, hút vật liệu vào thùng chứa trên xe thông qua hệ thống cấp liệu trên mặt đất.



● Xả khí nén áp suất dương

Khi xe vận chuyển đến silo tiếp nhận, hệ thống xả áp suất của xe sẽ được kích hoạt, xả vật liệu từ thùng chứa trên xe vào silo tiếp nhận thông qua hệ thống tiếp nhận trên mặt đất. Toàn bộ quá trình hút, vận chuyển và xả được thực hiện trong điều kiện kín, ngăn bụi thoát ra ngoài và phát tán, đáp ứng các tiêu chuẩn môi trường. Hệ thống xả áp suất của xe sử dụng khí nén tích hợp trên xe.
