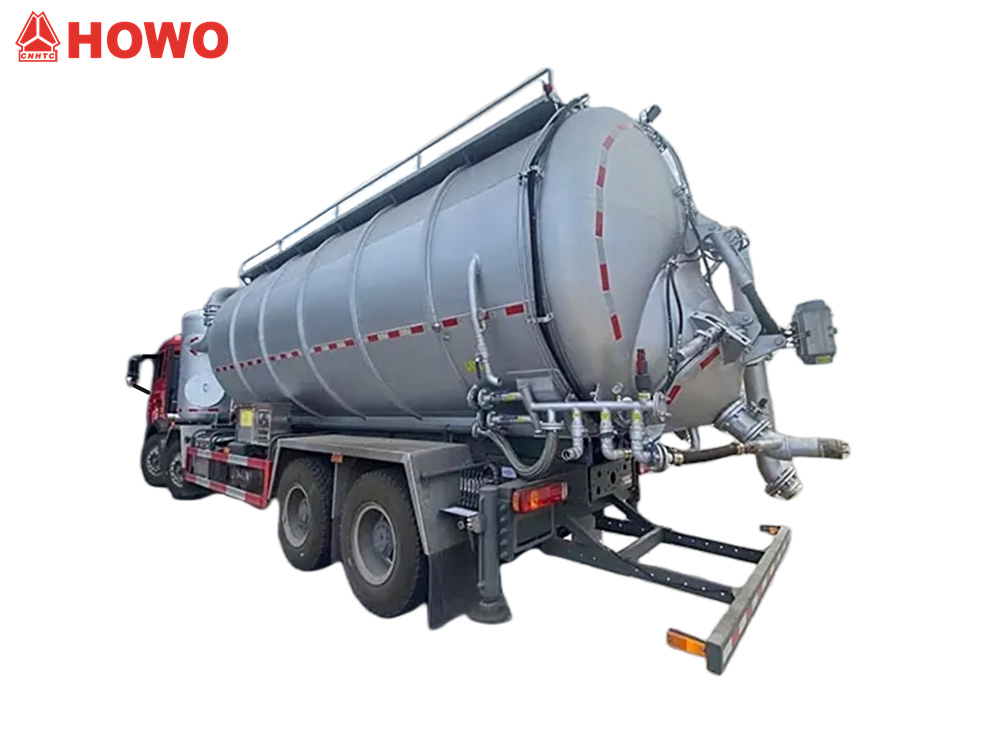

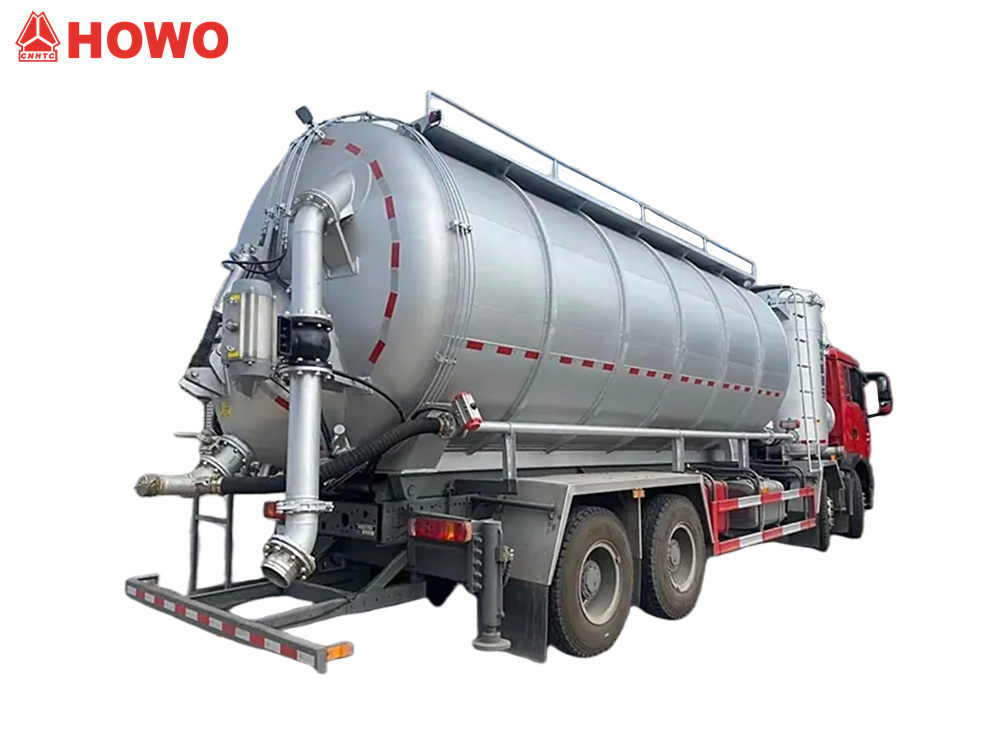

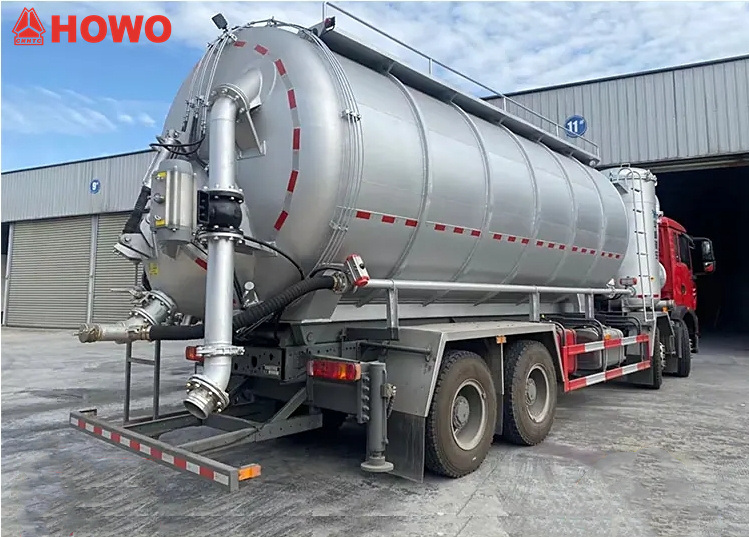

Cái Xe bồn hút chân không khô HOWO TX Đây là loại xe đa năng được thiết kế để vận chuyển các vật liệu dạng bột và dạng hạt. Được trang bị động cơ Sinotruk MC07H 350 mã lực và hộp số HW15710L, xe có tổng dung tích thùng chứa 25 mét khối và vận chuyển tro bay với mật độ 0,48 tấn/mét khối. Xe được trang bị thùng chứa, bơm chân không, máy nén khí, xi lanh nâng, hệ thống lọc, chân chống thủy lực, đường ống hút và xả, cùng các thiết bị chuyên dụng khác.

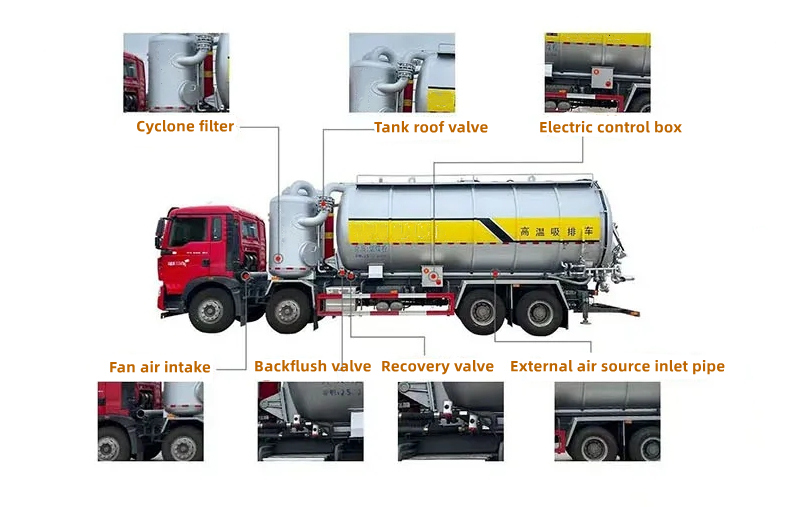

Xe sử dụng hệ thống hút chân không và xả áp suất kép, kết hợp hút chân không từ bơm chân không và xả áp suất dương từ máy nén khí trục vít để vận chuyển vật liệu hiệu quả. Phần thân trên của xe được trang bị hệ thống lọc kép gồm bộ lọc túi nhiều lớp và bộ tách lốc xoáy, đạt hiệu quả loại bỏ bụi lên đến 99,9%. Hộp điều khiển điện tử phía sau điều khiển hoạt động và giám sát đồng hồ đo áp suất và tốc độ quay. Xe thích hợp để vận chuyển các vật liệu dạng bột như xi măng và tro bay, cũng như thu gom chất thải công nghiệp.

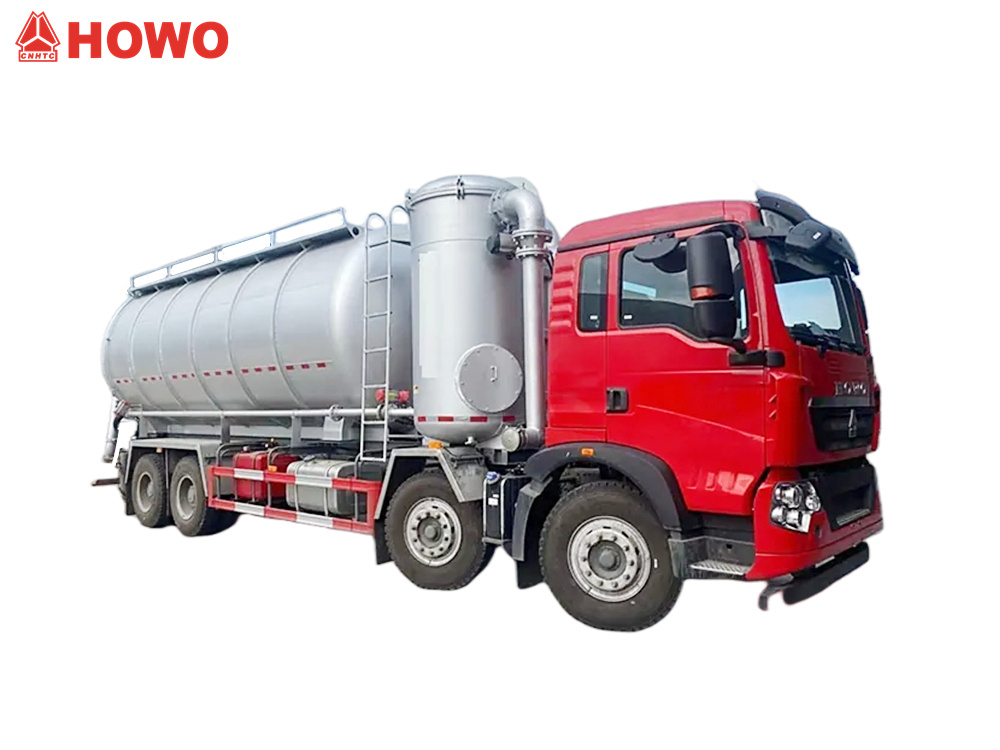

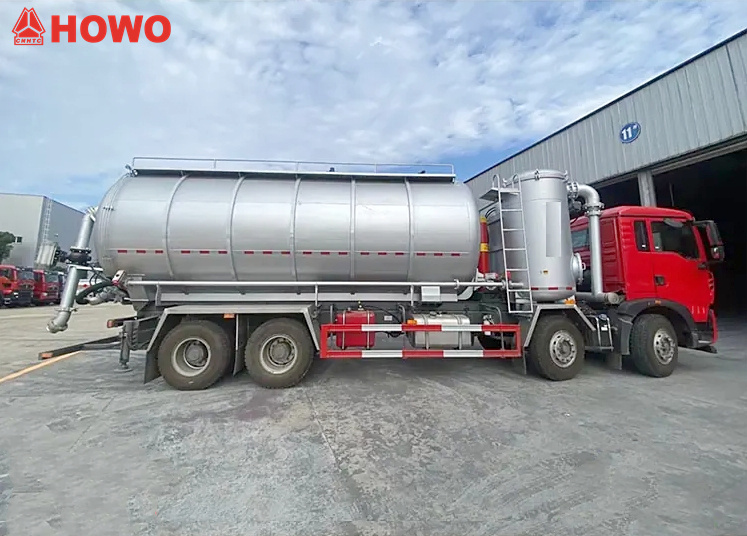

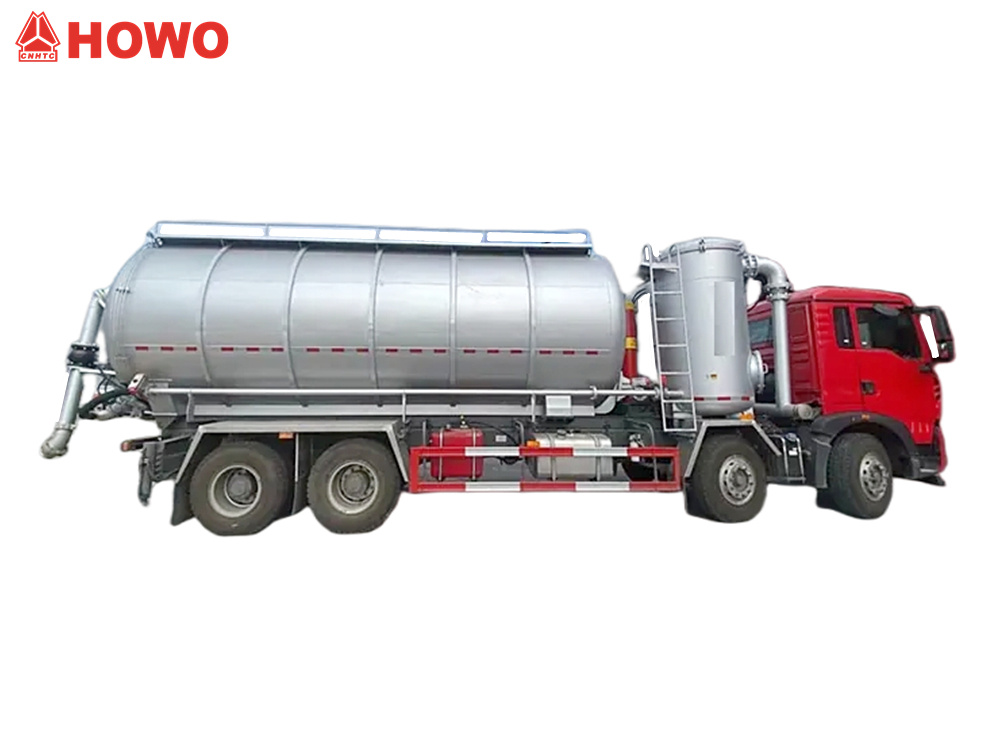

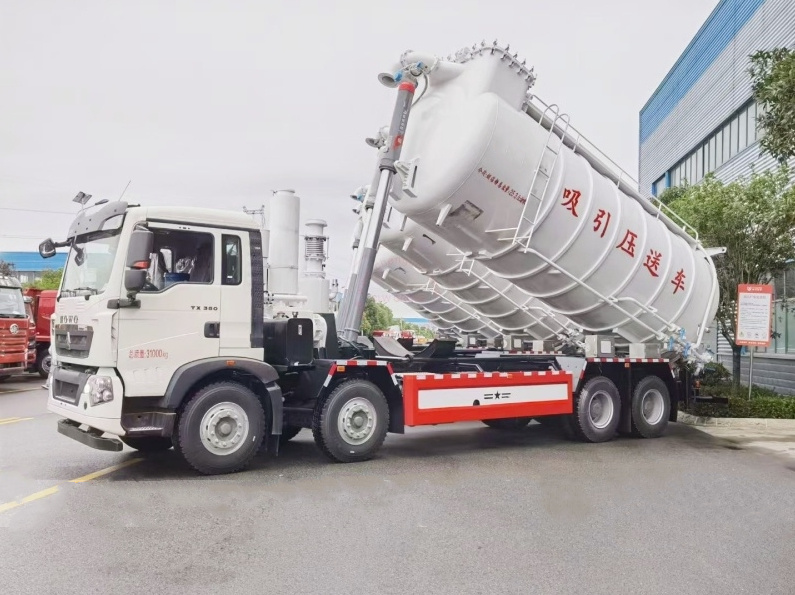

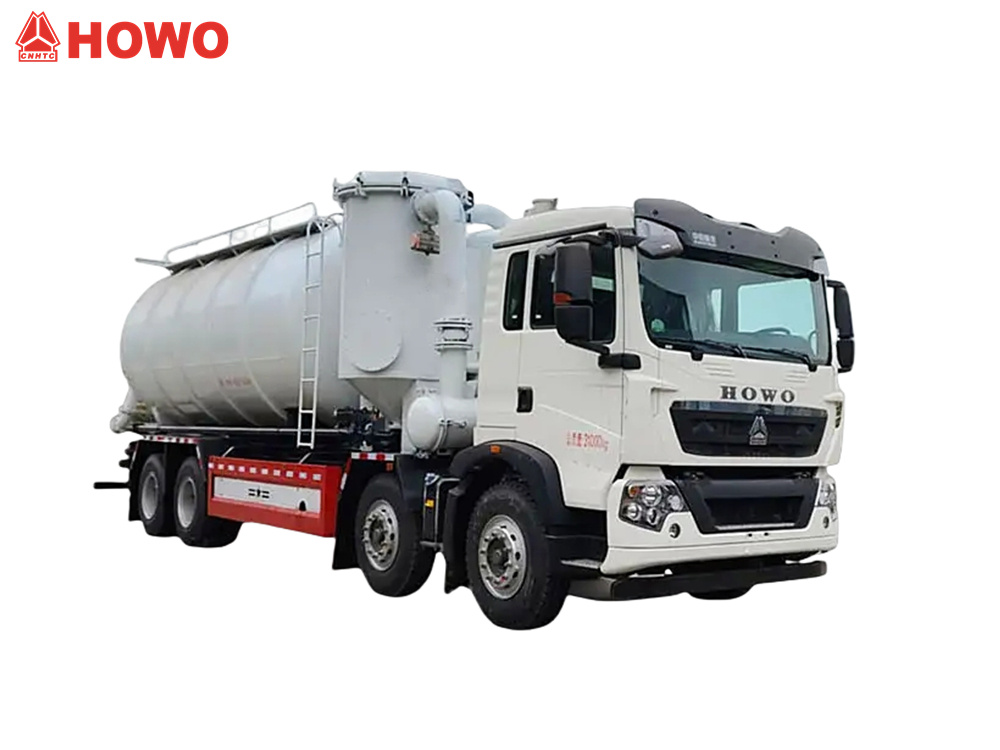

*Xe tải hút chân không khô HOWO 8x4 25000L

Máy hút nước thảiVận chuyển áp suất Xe tải*

Nhà máy của chúng tôi là nhà sản xuất chuyên nghiệp trong lĩnh vực xe tải.
Cam kết tất cả sản phẩm đều mới 100% và chất lượng cao.

»Ⅰ.Định nghĩa và giới thiệu sản phẩm:

Nhà sản xuất:CÔNG TY TNHH TẬP ĐOÀN XE TẢI CS

Xe vận chuyển hút và áp lựcXe hút và xả bụi, còn được gọi là xe hút và xả, thích hợp sử dụng trong các ngành công nghiệp như luyện kim, hóa chất, năng lượng, vật liệu xây dựng, than đá, khai thác mỏ và vận tải cảng. Chúng được sử dụng để thu gom, vận chuyển và chuyên chở gần một trăm loại bụi và vật liệu dạng bột trong các điều kiện làm việc khác nhau. Chúng có thể vận chuyển các vật liệu dạng bụi như gang, thép, thiêu kết, luyện cốc, nguyên liệu thô, khử silic trong luyện kim, bột nhôm, xi măng, bột khoáng, bụi đá vôi và bụi hỗn hợp.

» II.Thông số sản phẩm cho máy hút chân không khô HOWO 25CBMxe tải:

» Ⅲ.Sản phẩmChi tiết

Cấu hình khung gầm

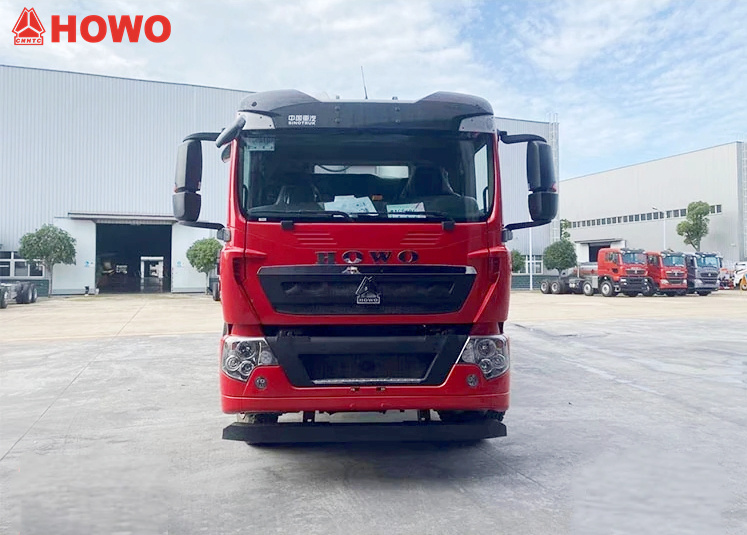

1. Khung gầm cơ bản: Được cải tiến từ HOWO TX350 8×4 khung gầm xe tải hạng nặng



2. Chiều dài cơ sở: Thiết kế trục ba siêu dài với chiều dài cơ sở 1800mm, 4600mm và 1350mm.



3. Hệ thống truyền động:

• Động cơ: Động cơ diesel Sinotruk MC07H.35-60

• Công suất định mức: 350 mã lực/257 kW

• Lượng khí thải: 7,36 lít, tiêu chuẩn khí thải Euro VI



4. Hệ thống truyền động: Hộp số sàn 10 cấp HW15710L

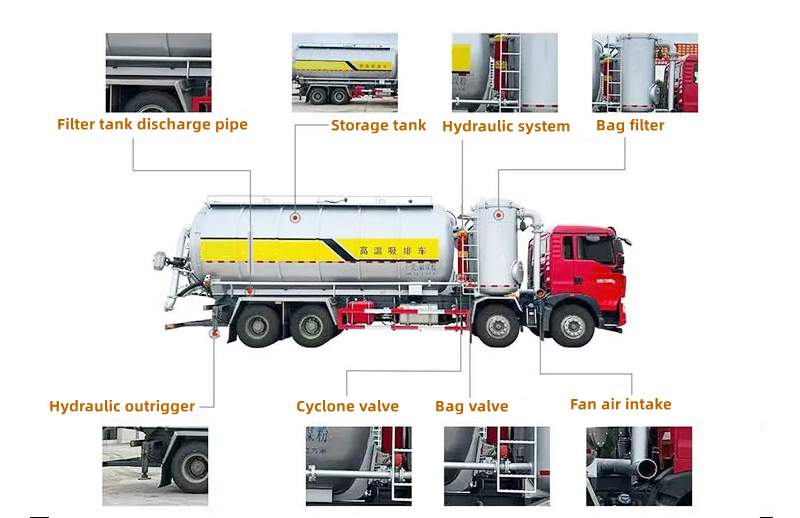

Hệ thống gắn trên

1. Hệ thống bể chứa

• Thể tích hiệu dụng: 25 mét khối (thiết kế riêng biệt với buồng hút chân không phía trước và buồng xả áp suất phía sau)



• Chế độ hoạt động:

 Hút chân không: Hút chân không bằng áp suất âm được thực hiện bởi bơm chân không SK-15 (áp suất chân không tối đa -0,093 MPa)

 Xả áp suất: Xả áp suất dương được thực hiện bằng máy nén khí trục vít BDW-10/2 (áp suất định mức 0,2 MPa)

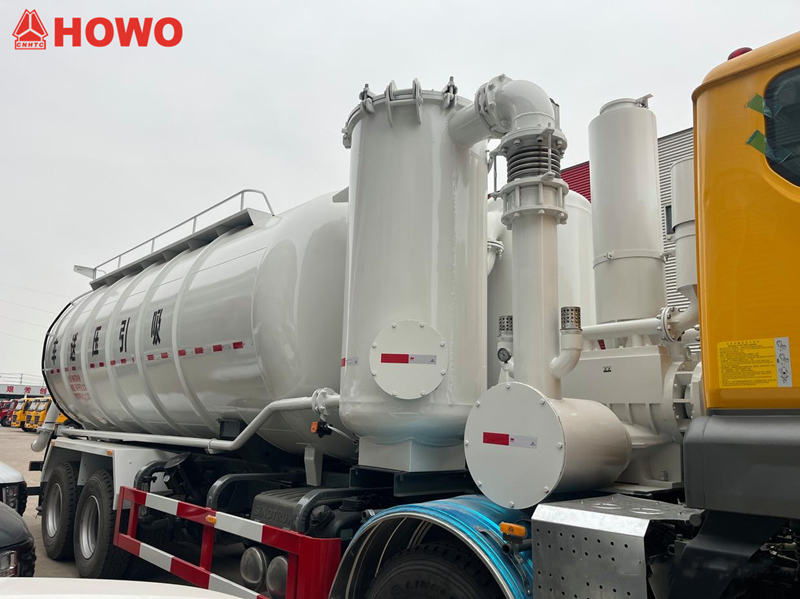

2. Hệ thống lọc

• Bộ lọc túi: Bộ lọc túi được lắp đặt hoàn toàn ở phía trên, có nắp đậy, với độ chính xác lọc là... ≥5 μm

• Xả ngược: Được trang bị van xả ngược xung, hỗ trợ chế độ làm sạch tự động và thủ công.



3. Hệ thống thủy lực và phụ trợ

• Chân chống thủy lực: Chân chống bốn điểm ổn định bằng hệ thống thủy lực.

• Hệ thống khí: Được trang bị ống dẫn khí vào từ bên ngoài.

• Cơ cấu nâng: Bồn chứa được nâng bằng xi lanh thủy lực (góc nâng tối đa 55°).°)

• Hệ thống làm mát: Hệ thống tuần hoàn làm mát bằng nước độc lập cho bơm chân không và máy nén khí.

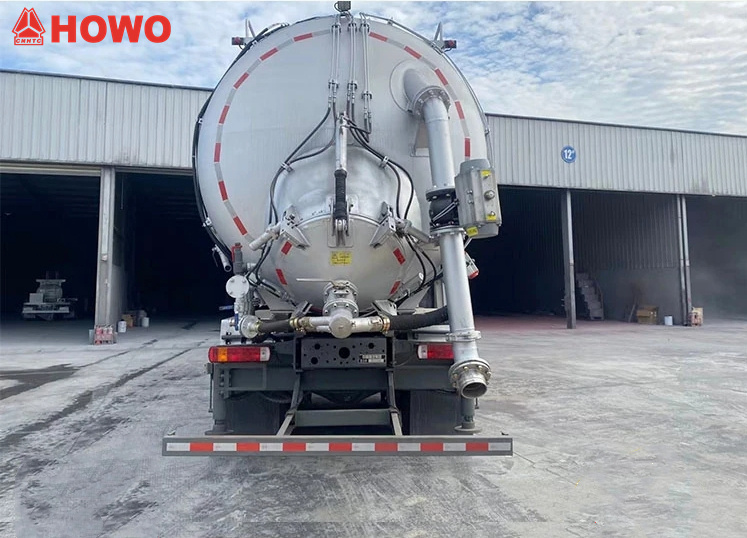

4. Hệ thống đường ống

Đường ống hút và xả: Ống hút bằng cao su chịu mài mòn DN150 (dài 6m, có khớp nối nhanh); ống xả bằng thép carbon cứng N100 (có van điều khiển dạng bướm).



Thiết bị an toàn: Van xả áp suất quá mức, cầu dao ngắt mạch chân không.

5. Hệ thống điều khiển điện tử

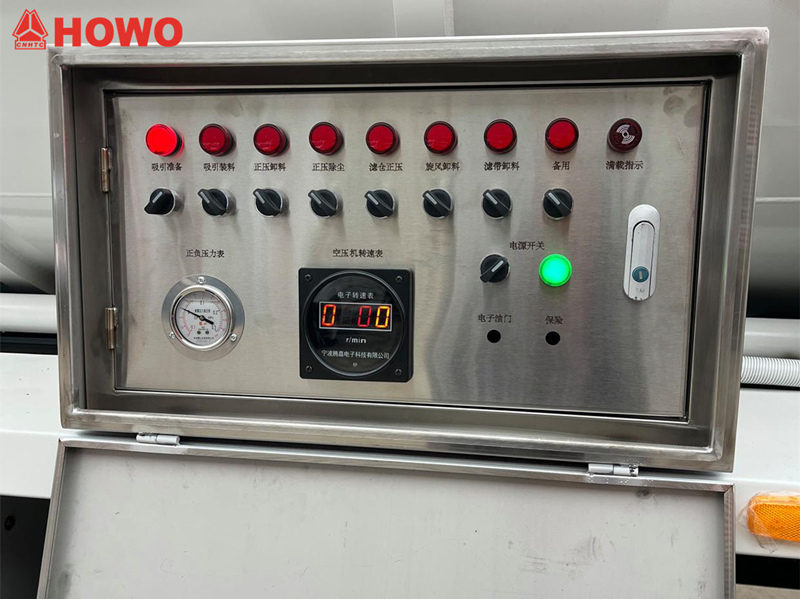

HOWO 8×4. Băng tải hút và nén 25 mét khối được trang bị bảng điều khiển điện tử thông minh, tích hợp nhiều nút chức năng và thiết bị hiển thị để điều khiển vận hành chính xác.



1. Khu vực nút chức năng: Chuẩn bị hút, Nạp hút, Xả áp suất dương, Loại bỏ bụi áp suất dương, Áp suất dương buồng lọc, Xả lốc xoáy, Xả băng tải lọc, Nút chờ, Van điều tiết điện tử



2. Khu vực hiển thị trạng thái: Chỉ báo tải đầy





3. Khu vực hiển thị bảng điều khiển: Đồng hồ đo áp suất dương và âm, đồng hồ đo tốc độ máy nén.

»IV. Nguyên lý hoạt động

Xe sử dụng bơm chân không để tạo áp suất âm, hút chặt các vật liệu dạng bột và hạt vào thùng chứa. Hệ thống lọc và loại bỏ bụi sẽ tách và loại bỏ luồng khí hỗn hợp chứa các chất ô nhiễm thứ cấp. Sau khi thùng chứa được nâng lên, máy nén khí sẽ tạo áp suất dương trong quá trình xả, thải các chất ô nhiễm thứ cấp vào thùng chứa chuyên dụng thông qua phương pháp xả kín, áp suất cao. Toàn bộ quá trình được thực hiện trong môi trường kín để tránh gây ô nhiễm không khí. Phần trên của thùng chứa được bịt kín và không thể mở ra, phần phía sau cũng không thể mở được.







»V.Điểm nổi bật về kỹ thuật



1. Chế độ vận hành kết hợp áp suất âm - dương: Kết hợp bơm chân không nạp nhanh + máy nén khí xả áp suất cao, giúp cải thiện hiệu quả lên đến 40%.



2. Thiết kế dạng mô-đun: Hệ thống lọc, bình chứa và bộ nguồn có thể được tháo rời độc lập để bảo trì.



3. Điều khiển thông minh: Được trang bị hộp điều khiển PLC, thiết bị hỗ trợ vận hành một chạm cho quá trình hút và xả.
