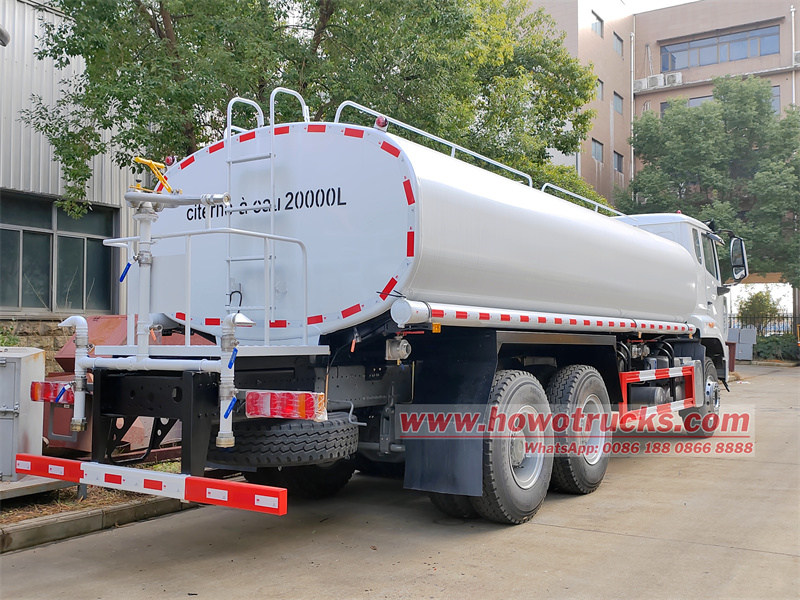

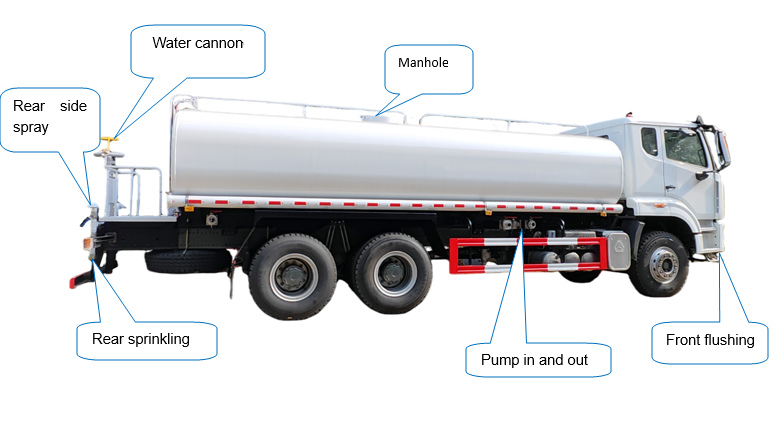

Xe phun nước HOWO 20m³, chiều dài cơ sở 4600+1350mm, động cơ Weichai WD615.47 và hộp số HW19710. Phần trên gồm một bồn chứa nước cong bằng thép carbon 20m³, được trang bị bốn thiết bị: xả phía trước, phun bên hông phía sau, phun nước phía sau và vòi phun nước phía sau. Xe được trang bị bơm nước ly tâm 80QZF-60/90, với lưu lượng 60 m³/h và tầm nâng 90 m. Bơm có các đường ống dẫn nước vào và ra, van xả đuôi, thang lên bệ, lan can bảo vệ, lan can trên nóc bồn và cửa thăm.
Năng lực làm việc :
20000 litersLoại cabin :
Howo NX one and half row cabinHệ thống truyền động :
6x4,LHDChiều dài cơ sở (mm) :
4600+1350 mmĐặc điểm động cơ :
371 HP / Sinotruk WD615.47Hộp số :
Sinotruk HW19710 10-speed, manualTrục trước (Kg) :
9500Trục sau (Kg) :

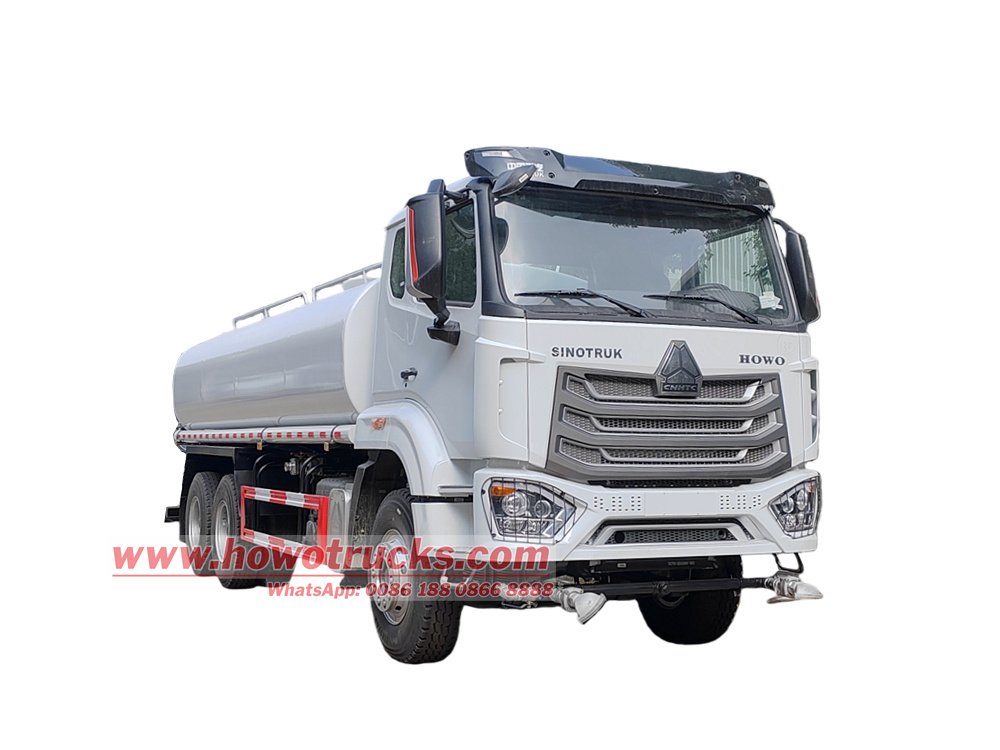

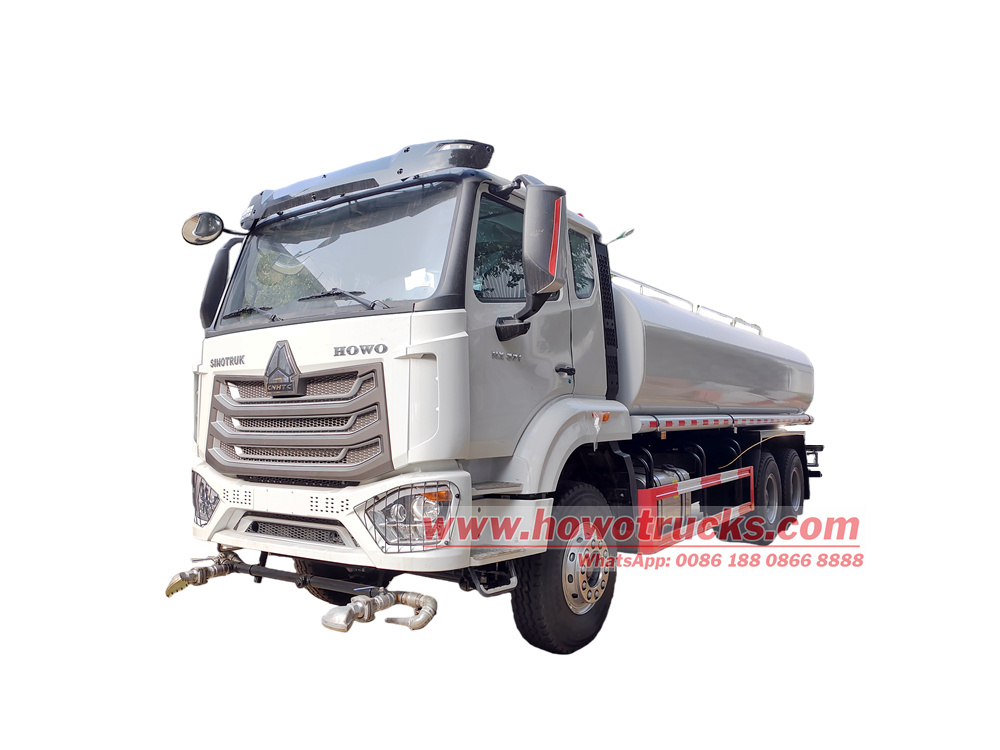

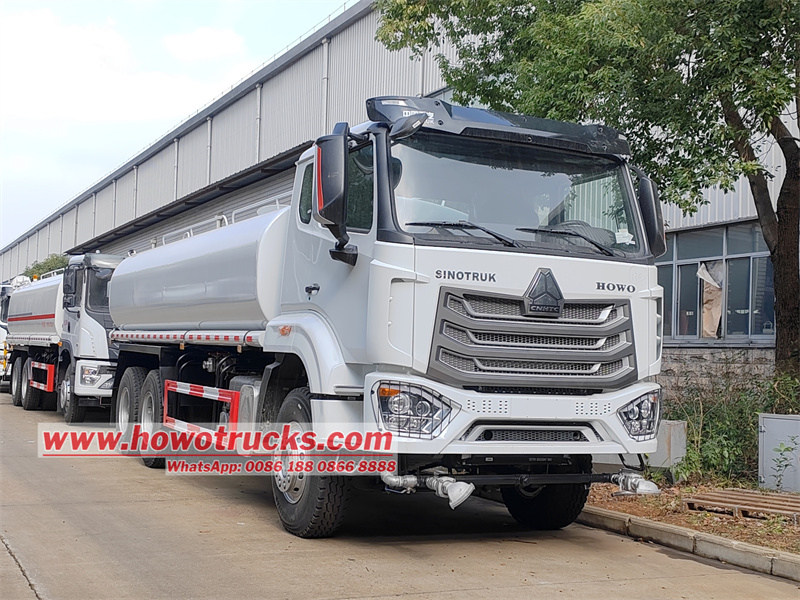

16000*2Cái Xe bồn chở nước HOWO cho CongoĐược chế tạo dựa trên khung gầm HOWO NX371 và trang bị động cơ Weichai WD615.47, xe chữa cháy này được thiết kế đặc biệt cho các tình huống như dọn dẹp đường phố và tưới tiêu cây xanh. Với dung tích bình chứa nước lớn 20m³, được trang bị bơm phun nước lưu lượng cao 80QZF-60/90 và nhiều loại vòi phun khác nhau bao gồm phun phía trước, phun bên hông phía sau, phun nước phía sau và vòi phun nước áp lực cao, đáp ứng các tình huống như dọn dẹp đường phố, tưới tiêu cây xanh và chữa cháy khẩn cấp.

◆ Thông số kỹ thuật sản phẩm:

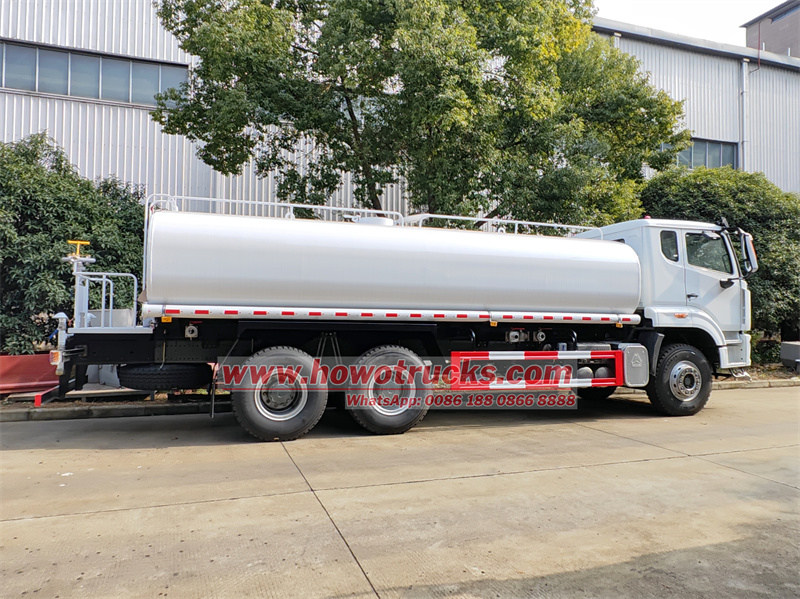

| Xe bồn chở nước HOWO 6X4 20CBM | ||
| Tổng quan | Thương hiệu khung gầm | HOWO H77L |
| Kích thước tổng thể (Dài*Rộng*Cao) | 9850x2500x3150mm | |
| Chiều dài cơ sở | 4600+1350mm | |
| Trọng lượng tịnh | 11250kg | |
| Tổng trọng lượng | 25000kg | |
| Tải trọng trục | Trục trước VGD95/MCX16ZG (2 trục) | |
| Tốc độ tối đa | 82 km/h | |
| Khung gầm | Chế độ lái | 6x4 |
| Loại cabin | Cabin HOWO H77L, một hàng rưỡi, có điều hòa. | |
| Điều khiển | LHD | |
| Lốp xe | 10+1 | |
| Thông số kỹ thuật lốp xe | 12.00R20 | |
| Hộp số | HW19710 hộp số sàn 10 cấp | |
| Bình nhiên liệu | 300 lít | |
| Động cơ | Mô hình động cơ | WD615.47 |
| Loại nhiên liệu và động cơ | Động cơ 6 xi-lanh thẳng hàng, làm mát bằng nước, bốn thì, có phanh van xả, phun nhiên liệu trực tiếp, tăng áp và làm mát khí nạp. | |
| Mã lực | 371 mã lực/ 273kW | |
| Sự dịch chuyển | 9,726 lít | |
| Mô-men xoắn cực đại | 1500 hải lý | |
| Tốc độ định mức | 2200 vòng/phút | |
| Tốc độ mô-men xoắn cực đại | 1100-1600 vòng/phút | |
| Tiêu chuẩn khí thải | Euro 2 | |
| Các thông số hàng đầu | Thể tích của bể chứa nước | 20.000 lít |
| Vật liệu tàu chở dầu | Thép cacbon, độ dày thành bồn: 6mm. | |
| Hệ thống tải | Nạp từ trên | |
| Chất liệu thân | Thép carbon chống mài mòn hiệu suất cao với lớp sơn chống ăn mòn, tùy chọn thép không gỉ SS304. | |
| Ngăn | 1 với vách ngăn chống sóng bên trong | |
| Nắp cống | 1, Tiêu chuẩn Châu Âu | |
| Xịt | Từt và rebình xịt ar vòi phunnước phía sau khẩu pháo | |
| Hình dạng tia phun có thể điều chỉnh: mưa lớn, mưa vừa, mưa phùn hoặc sương mù. | ||
| Chiều rộng rắc | ≥14m | |
| Độ rộng tia phun của vòi rồng nước | ≥28m | |

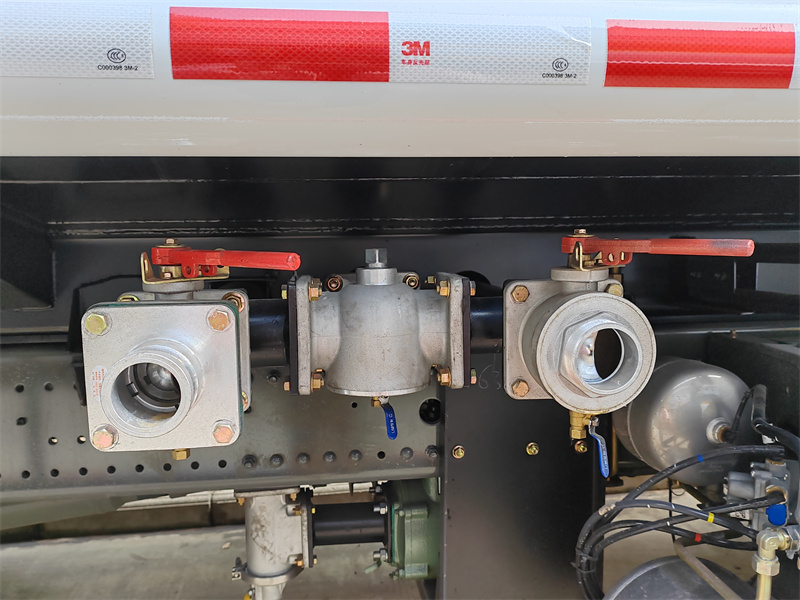

| Thiết bị | Thang, hộp dụng cụ, giá để ống bên hông. Van bơm vào và ra | |
| Van điều tiết áp lực, bộ lọc, van phân phối, đầu phun tưới, có chức năng tự hút và xả. | ||
| Máy bơm nước | Người mẫu | Bơm ly tâm 80QZF-60/90 |
| Tốc độ dòng chảy | 60 m3/h | |
| Thang máy | 90 m | |
| Cái đầu | 6,5 m | |
| Tốc độ đầu vào | 1180 r/phút | |
| Hiệu suất tự mồi | 1.5 phút/4m | |
| Nguồn điện được trang bị | 220,2 kW | |
◆ Khung gầm:
◆ Cấu trúc bể chứa nước:
Vật liệu: Được làm từ thép tấm carbon Q235B, với thân bồn cong có thể tích 20 mét khối, độ dày 4-6mm, và được xử lý chống ăn mòn.
Dung tích: Hiệu suất sử dụng thể tích cao, với các tấm chắn sóng được lắp đặt bên trong thùng để giảm tác động của chất lỏng xóc lên xe trong quá trình vận hành.

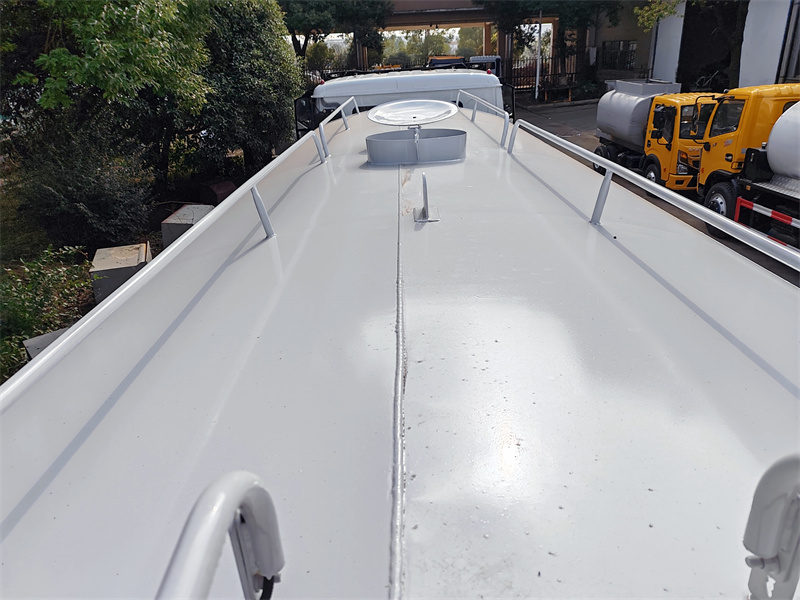

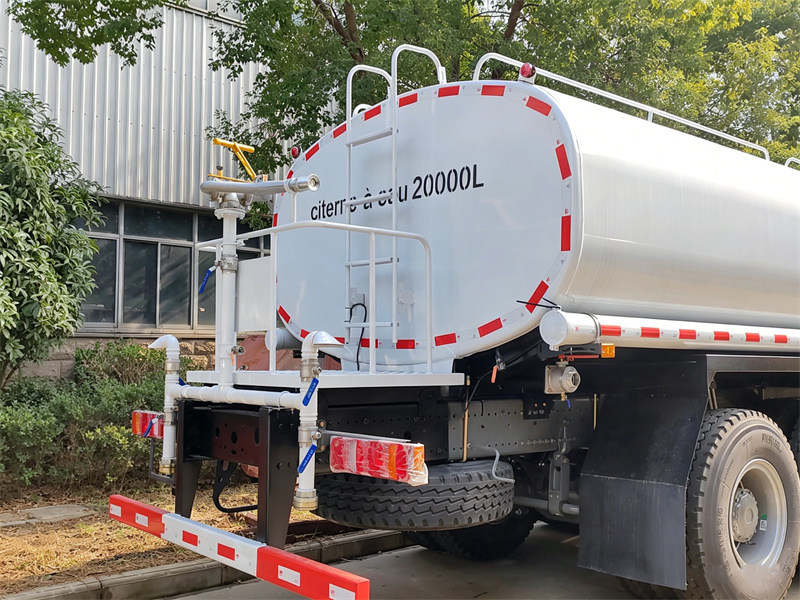

Nắp cống và thang: Phần trên cùng của bồn chứa được trang bị một cửa thăm đường kính Φ500mm để bảo trì và vệ sinh; một chiếc thang ở phía đuôi và một lan can trên nóc bồn giúp người vận hành dễ dàng lên xuống bồn.


◆ Hệ thống phun nước:

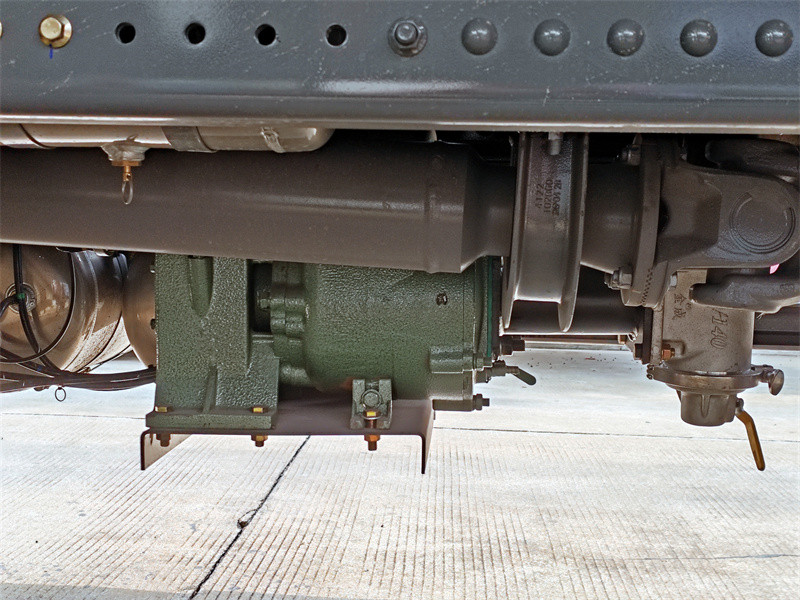

•Máy bơm nước: Máy bơm nước ly tâm loại 80QZF-60/90, có lưu lượng 60m³/h, cột áp 90m, tốc độ quay 1180 vòng/phút, hiệu suất tự mồi 1,5 phút/4m, thiết kế cửa hút và cửa xả hỗ trợ tự mồi và tự xả, và độ hút ≥7m.

• Hệ thống phun nước:

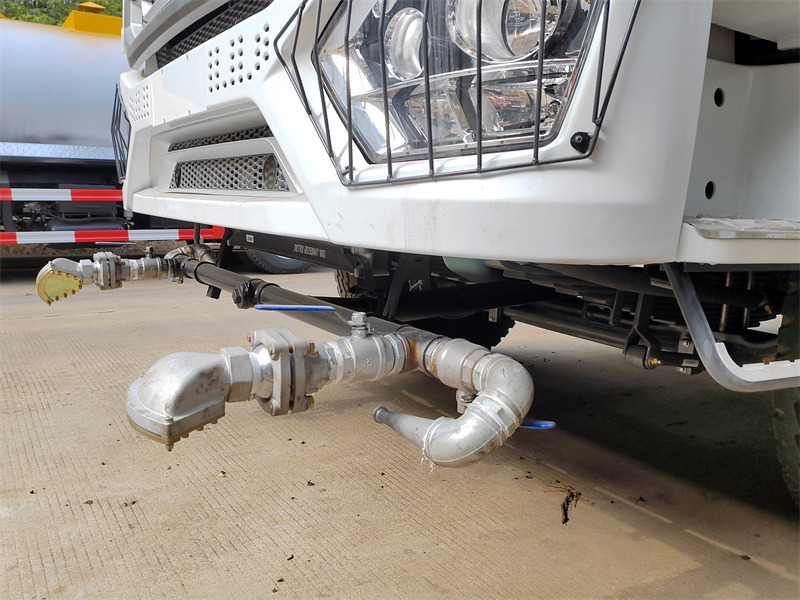

Lực đẩy tiến lên: Với hai vòi phun được bố trí đối xứng, chiều rộng phun nước đạt ≥14m, thích hợp cho việc làm sạch đường nhanh chóng.
Phun phía sau: Vòi phun mỏ vịt, với chiều rộng phun ≥8m, được sử dụng để tưới các dải cây xanh hoặc giảm bụi trên đường.
Hệ thống tưới phun phía sau: Với vòi phun hình tròn, nước được phun đều để tránh tình trạng đọng nước cục bộ.

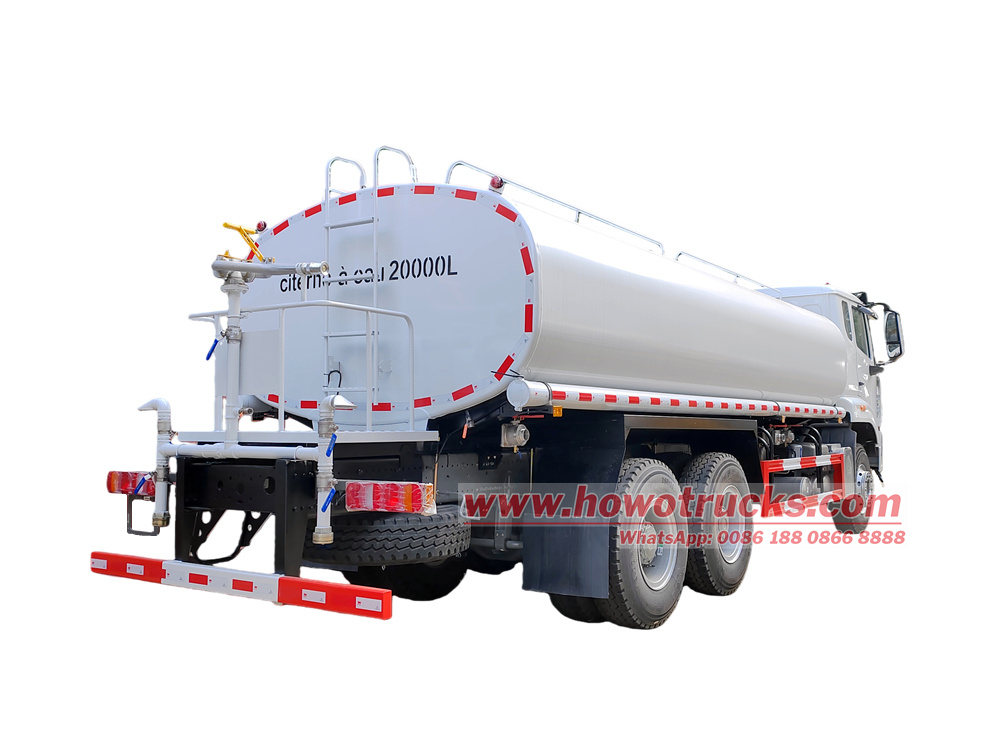

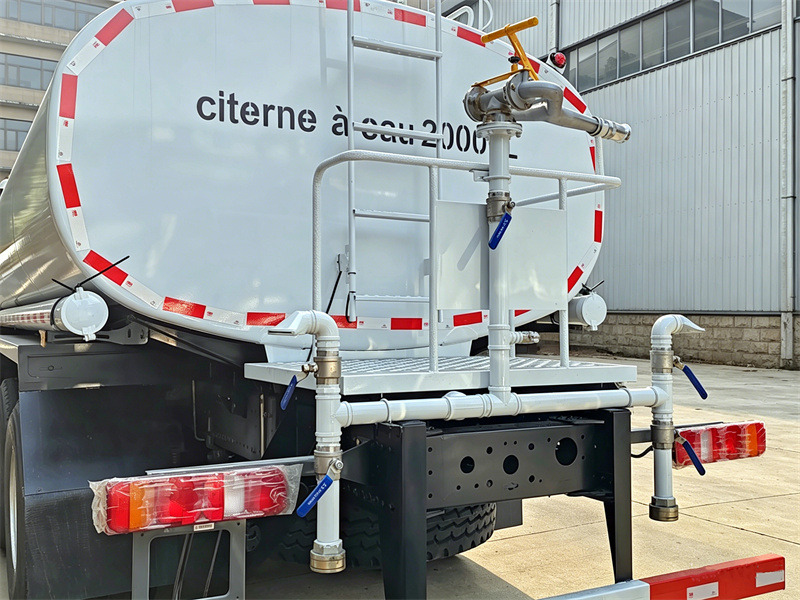

Vòi phun nước phía sau: Thiết bị có thể xoay 360°, với tầm bắn ≥28m. Nó hỗ trợ chuyển đổi giữa chế độ phun trực tiếp và phun tia, đáp ứng nhu cầu xả nước tầm xa hoặc chữa cháy khẩn cấp.

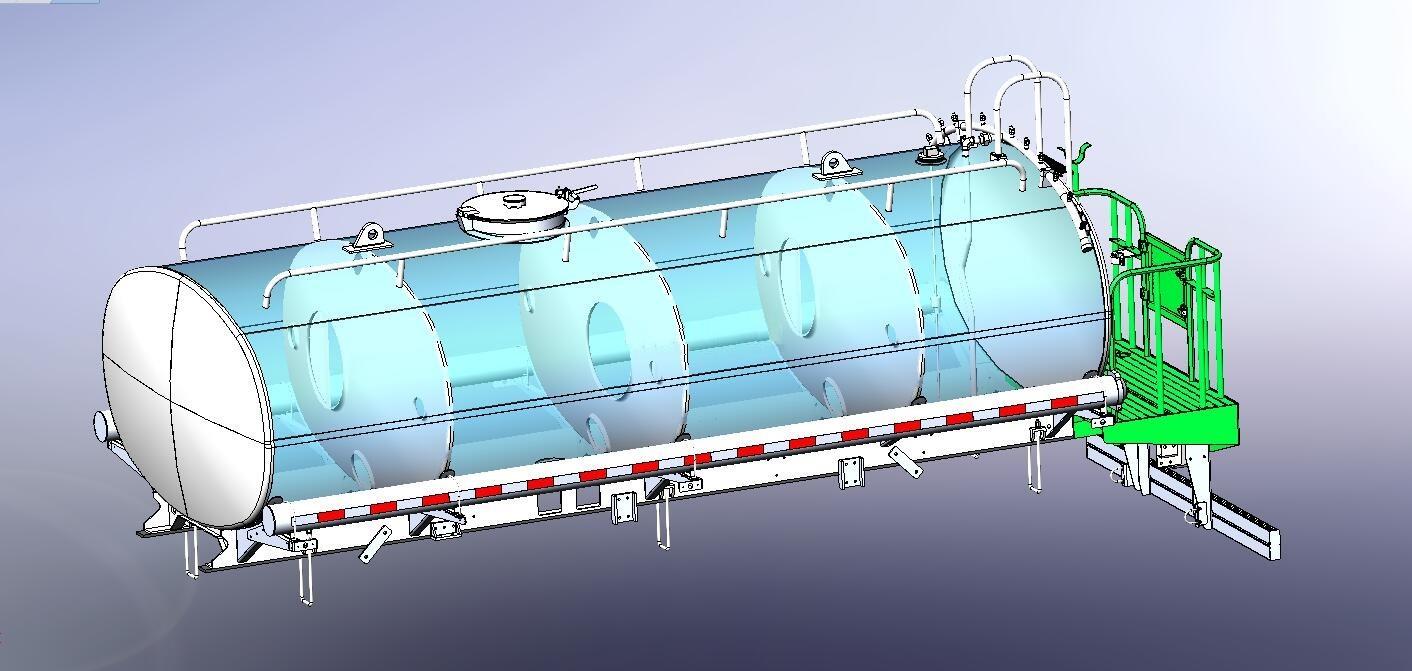

xe bồn chở nước hệ thống xe bồn
• Van xả đuôi: Dùng để nhanh chóng xả hết lượng nước còn lại trong bể nhằm ngăn nước đóng băng vào mùa đông.

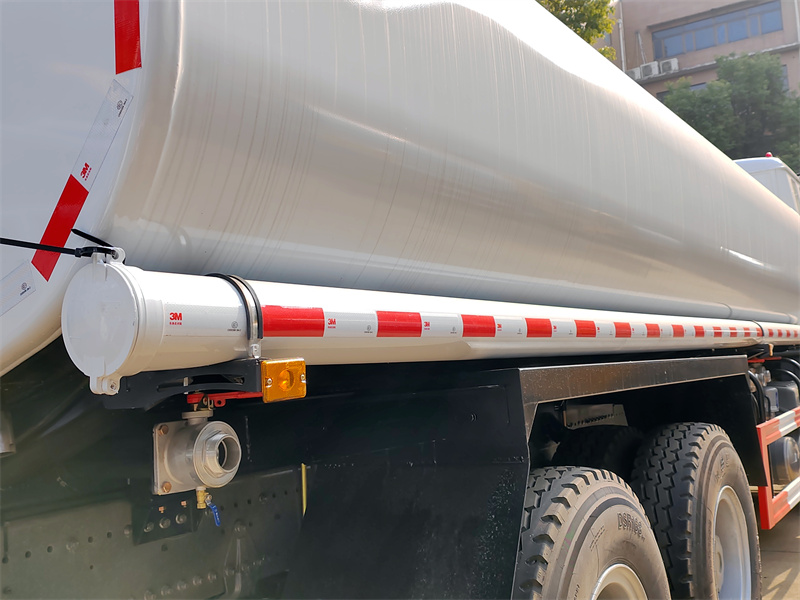

• Hệ thống đường ống: Chịu được áp suất cao, chống ăn mòn, được trang bị đầu nối nhanh và tương thích với vòi chữa cháy bên ngoài.
• Phương pháp kiểm soát: Van bi khí nén điều khiển bằng một nút bấm duy nhất trong cabin, giúp tiết kiệm thời gian và công sức.

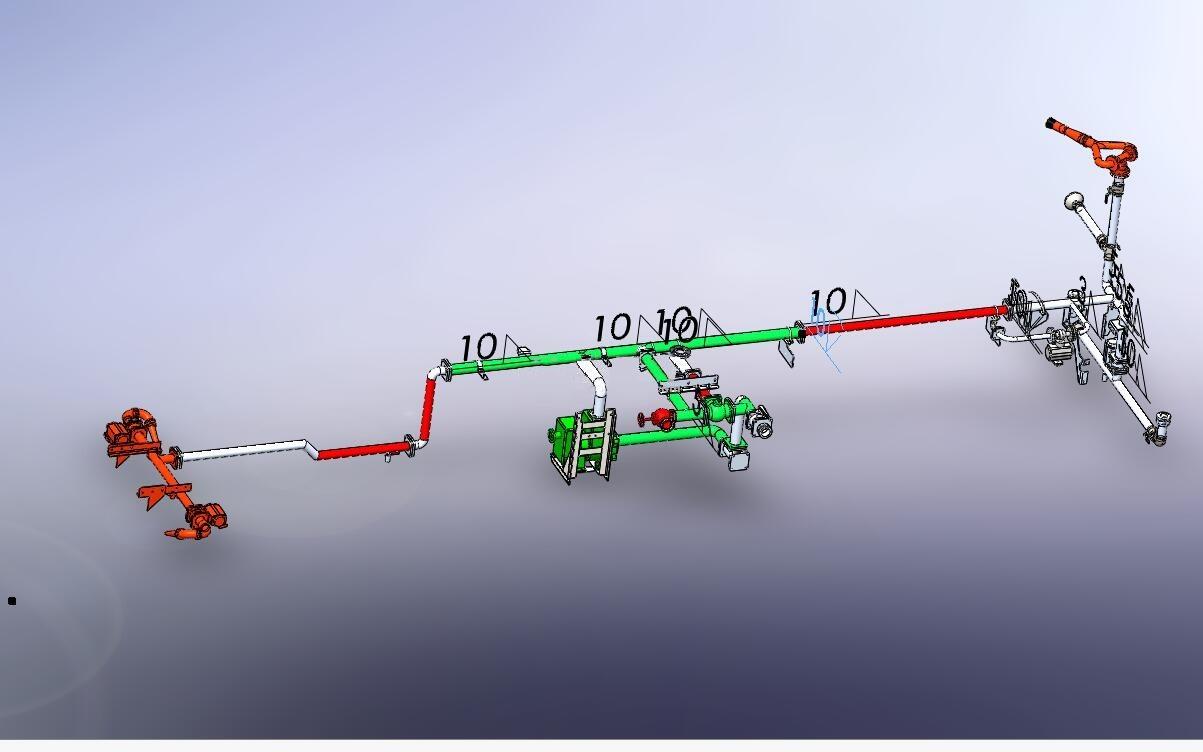

hệ thống đường ống xe bồn chở nước
◆ Nguyên lý hoạt động:
Hệ thống phun nước sử dụng động cơ của khung xe làm nguồn năng lượng và truyền công suất động cơ đến một máy bơm phun nước chuyên dụng thông qua thiết bị truyền động PTO, thực hiện đầy đủ các chức năng hút nước, tăng áp và phun nước.
• Nguyên lý bơm/lấp đầy nước (đầu vào của bơm)
Sau khi khởi động bơm, cánh quạt quay tạo ra áp suất âm, hút các nguồn nước bên ngoài (như vòi cứu hỏa, sông, ao và tháp nước) vào bể chứa thông qua đường ống dẫn nước vào của bơm. Nhờ lực hút áp suất âm và lực đẩy của bơm, việc bơm nước được thực hiện nhanh chóng.
• Nguyên lý hoạt động phun (bơm ra)
Nước trong bể chứa chảy vào máy bơm nước nhờ trọng lực, và sau khi được bơm tạo áp suất, nó được vận chuyển đến các thiết bị làm việc khác nhau thông qua đường ống.
◆ Ứng dụng trongCONGO:
• Rửa và tưới nước để giảm bụi trên các tuyến đường đô thị, quốc lộ và đường cao tốc.
• Tưới nước cho các dải cây xanh và phun thuốc cho vườn ươm.
• Giảm thiểu bụi tại các công trường xây dựng, khu vực khai thác mỏ, bãi than và bến cảng.
• Chữa cháy khẩn cấp, cung cấp nước tạm thời
