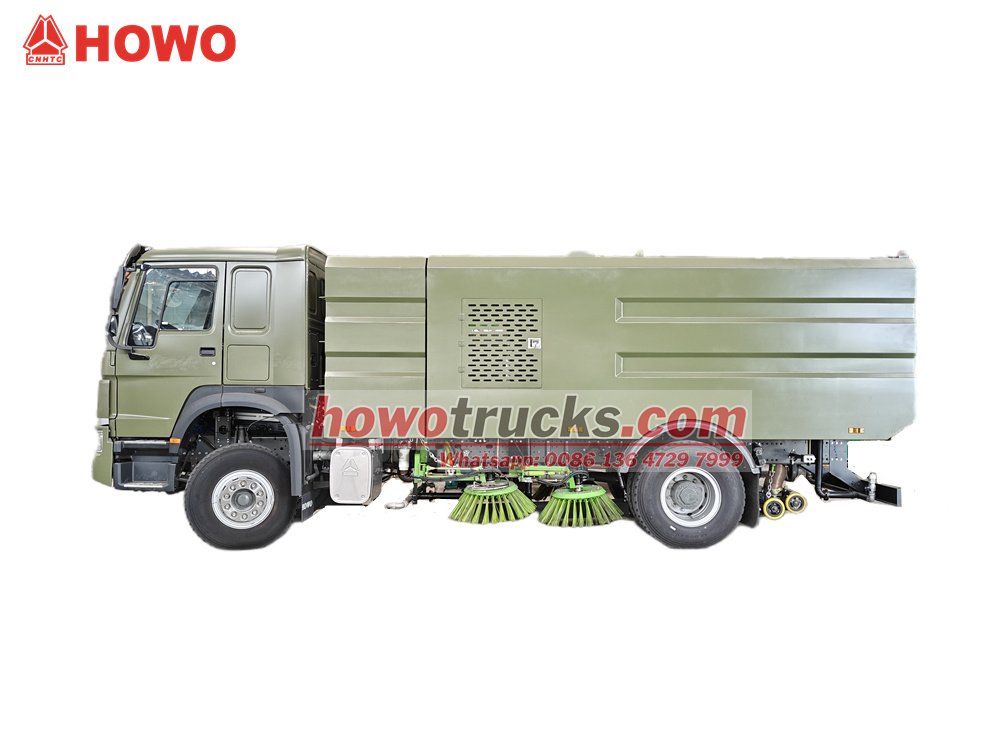

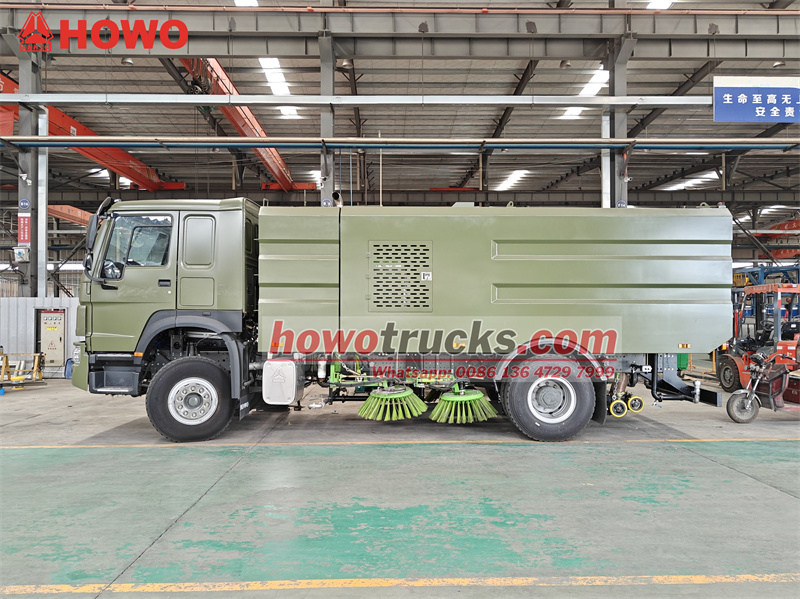

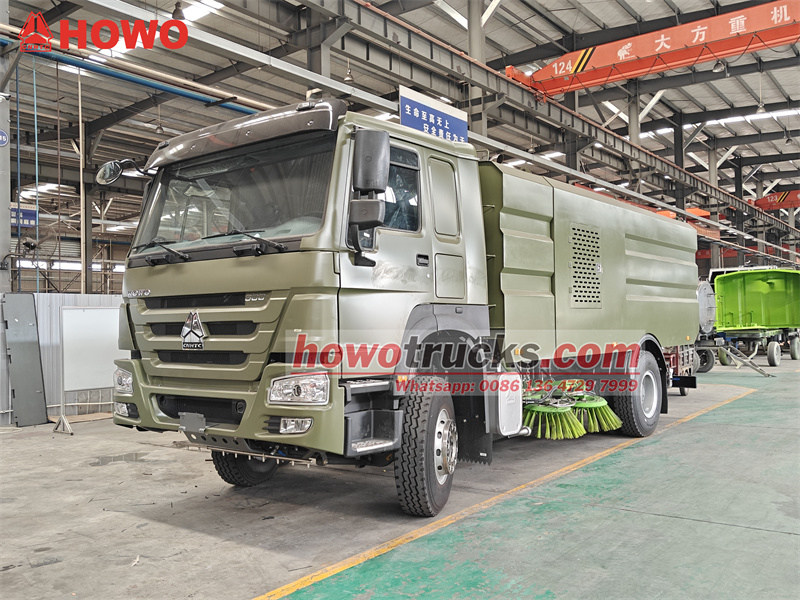

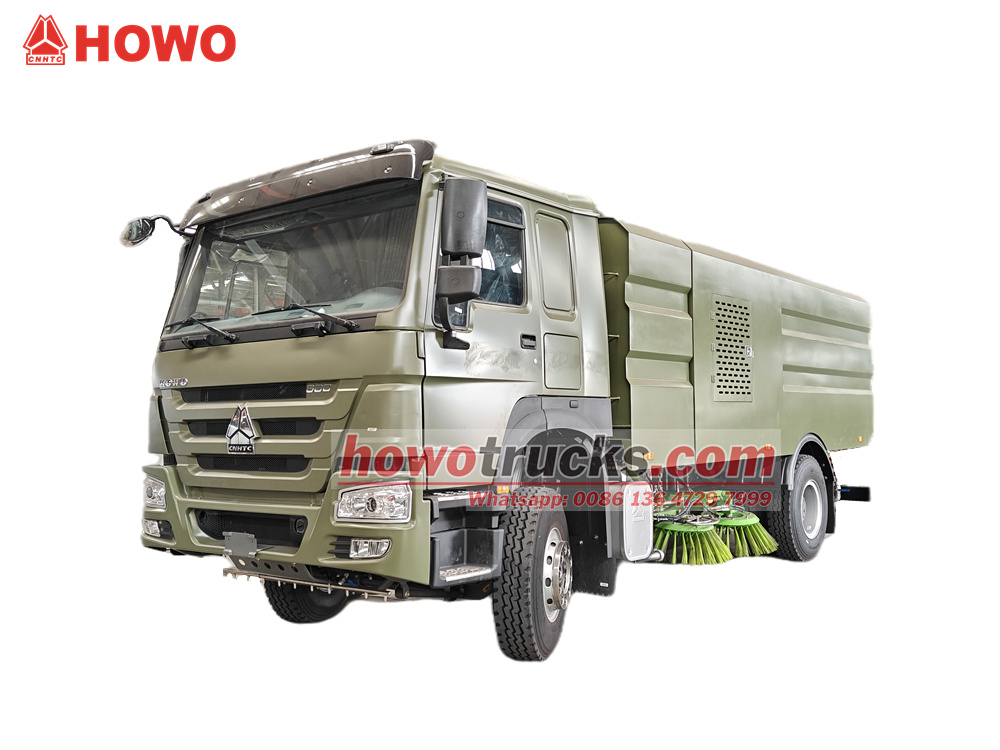

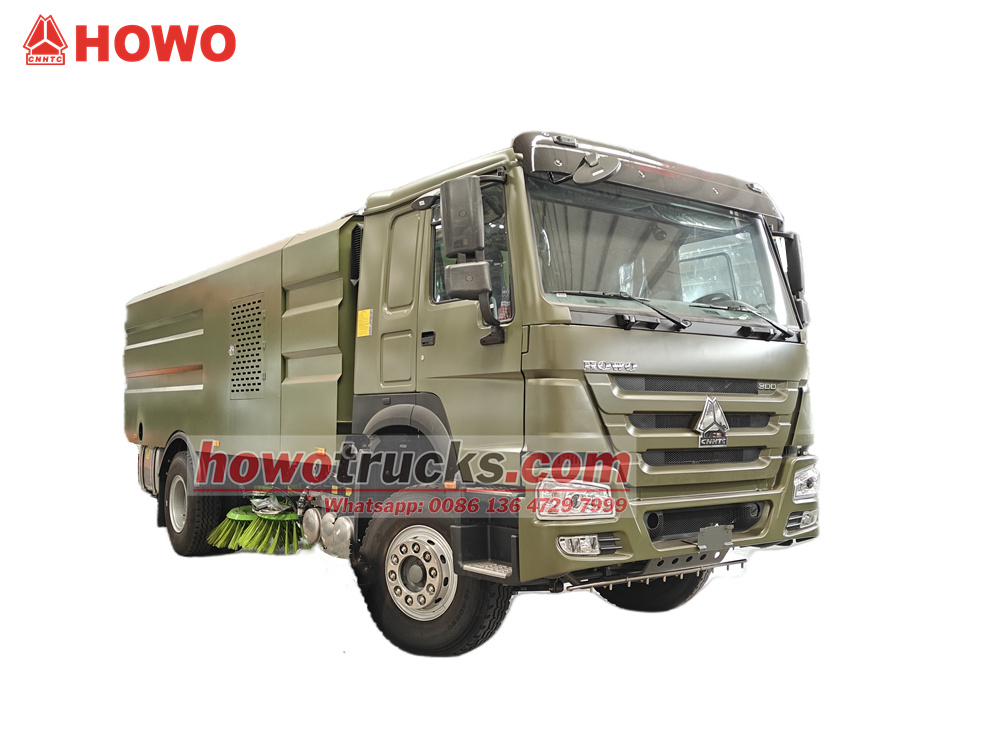

Xe quét đường HOWO 12m³ được cải tiến dựa trên khung gầm cabin HOWO HW76. Xe có chiều dài cơ sở 4600mm và được trang bị động cơ Weichai WP10.300E22, hộp số Sinotruk HW19710, bình chứa nước bằng thép carbon 4000L, thùng rác bên trong và bên ngoài bằng thép carbon không gỉ 8000L, và động cơ phụ trợ Dongfeng Cummins B140 33. Xe được trang bị bốn chổi quét và một cốc hút, một quạt thổi Weiye, một bơm piston cao áp PINFL PF36 của Đức (1150 vòng/phút), và một bơm nước hạ áp Hangzhou Weilong 60/90 (60m³).³(/giờ). Có nhiều vòi phun nước phía trước cabin và một vòi phun sương phía trước chổi quét. Chiều rộng phun nước áp lực cao là 2,5m, chiều rộng quét của chổi quét là 3,5m, và khả năng quét tối đa là 60.000m².³/giờ. Tốc độ quét là 3-20km/h. Xe được điều khiển bởi một hộp điều khiển điện tử trong cabin và một hộp điều khiển vận hành ở đầu hút.
Năng lực làm việc :
12cbmLoại cabin :
Howo HW76 cabinHệ thống truyền động :
4x2,LHDChiều dài cơ sở (mm) :
4600Đặc điểm động cơ :
300 HP / WEICHAI WP10.300E22Hộp số :
HW19710 transmission, 10 forward and 2 reverseTrục trước (Kg) :
6500Trục sau (Kg) :
11500CáiXe quét đường Howo gắn trên xe tải, dung tích 12 m³Đây là một loại xe vệ sinh hiệu quả cao được thiết kế để làm sạch và bảo trì đường phố đô thị, quảng trường, khu công nghiệp và các địa điểm khác. Xe được trang bị bình chứa nước bằng thép carbon dung tích 4.000 lít và thùng chứa rác lót thép không gỉ dung tích 8.000 lít. Hệ thống quét bao gồm bốn bộ bàn chải đĩa và các giác hút rộng, cho phép chiều rộng quét lên đến 3,5 mét, chiều rộng phun nước áp lực cao 2,5 mét và khả năng quét tối đa 60.000 m².³/h. Xe sử dụng bơm cao áp của Đức, bơm nước hạ áp của Hàng Châu và quạt gió Weiye, kết hợp với hệ thống phun nhiều tầng để giảm bụi, giúp giảm thiểu lượng bụi phát sinh trong quá trình vận hành.
Hệ thống điều khiển điện tử thông minh tích hợp hai hộp điều khiển trong cabin và gần các giác hút, cho phép điều khiển một chạm các chức năng như nâng hạ chổi, đổ thùng chứa và khởi động/dừng quạt gió, đảm bảo vận hành thuận tiện và hiệu quả. Xe này sử dụng thiết kế tích hợp dạng mô-đun, kết hợp hệ thống điện, hệ thống quét, hệ thống nước và hệ thống điều khiển thông minh để đạt được hiệu quả, tiết kiệm năng lượng và thân thiện với môi trường.

Nhà máy của chúng tôi là nhà sản xuất chuyên nghiệp trong lĩnh vực xe tải.
Cam kết tất cả sản phẩm đều mới 100% và chất lượng cao.
»Ⅰ.Định nghĩa và giới thiệu sản phẩm:
Nhà sản xuất:CÔNG TY TNHH TẬP ĐOÀN XE TẢI CS
Tính năng sản phẩm
1. Hiệu suất cao và tiết kiệm năng lượng: Thiết kế động cơ kép có hệ thống truyền động độc lập với sự phân công nhiệm vụ rõ ràng giữa động cơ chính và động cơ phụ, giúp giảm tiêu thụ năng lượng hơn 20%.
2. Tuân thủ các quy định về môi trường: Hệ thống làm sạch khép kín hoàn toàn với phun nhiều giai đoạn giúp giảm nồng độ bụi trong quá trình vận hành. ≤1mg/m³.
3. Đáng tin cậy và bền bỉ: Các bộ phận cốt lõi (như bơm nước cao áp và hạ áp, quạt, động cơ phụ trợ và hệ thống thủy lực) đều đến từ các thương hiệu nổi tiếng, đảm bảo hiệu suất ổn định.
4. Thông minh và tiện lợi: Hệ thống điều khiển điện tử có thiết kế tích hợp cao với logic vận hành rõ ràng, giúp giảm chi phí đào tạo lái xe.
» II.Thông số kỹ thuật sản phẩm máy quét đường HOWO 12CBMxe tải:
| Xe quét đường HOWO 12m³ | ||
| Thông số kỹ thuật chính của xe quét đường | ||
| Thương hiệu xe | XE TẢI CS | |
| Thương hiệu khung gầm | ISUZU | |

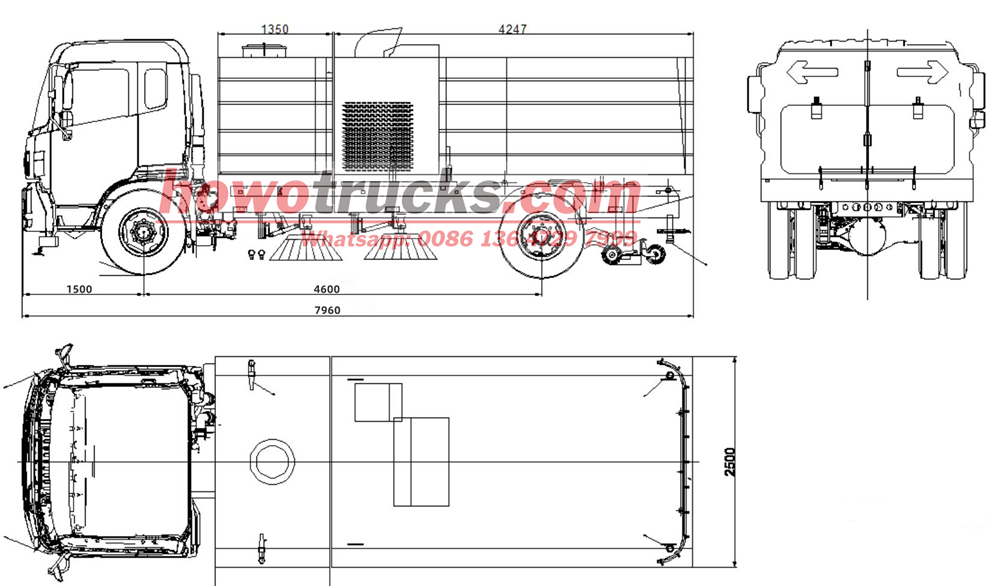

| Kích thước tổng thể (Dài x Rộng x Cao) | 7960x2500x3100 mm | |
| Loại truyền động | Xe 4x2, tay lái bên trái, 6 bánh | |
| Chiều dài cơ sở | 4600mm | |
| Cabin | HOWO HW76 cabin, có điều hòa, 2 chỗ ngồi và một người ngủ, | |
| Cân nặng | GVW | 18000kg |
| Trọng lượng lề đường | 11850kg | |
|
Động cơ | Người mẫu | WEICHAI WP10.300E22 |
| Mã lực | 300 HP/220Kw | |
| Loại động cơ | Dầu diesel | |
| Tiêu chuẩn khí thải | Euro 2 | |
| Quá trình lây truyền | Thủ công | Hộp số HW19710, 10 tốc độ tiến + 2 tốc độ lùi |
| Tire | 12.00R20 | 6+1 dự phòng tire |
| Thông số cấu trúc trên | ||
| Thể tích bể chứa nước | 4000L | |
| Thể tích thùng rác | 8000 lít | |
| Vật liệu | bể nước: thép cacbon | |
| bể chứa rác: thép không gỉ bên trong, thép carbon bên ngoài | ||
| Van thủy lực | Thương hiệu nổi tiếng Đài Loan | |
| Động cơ thủy lực | Thương hiệu nổi tiếng trong nước | |
| Công tắc | Công tắc điều khiển Schneider | |
|
Động cơ phụ | Thương hiệu | Đông Phong Cummins B140 33 |
| Kiểu | Động cơ 4 xi-lanh thẳng hàng, tăng áp và làm mát bằng khí nạp.dầu diesel | |
| Mã lực | 140HP | |
| Công suất định mức/Công suất thực tối đa | 103/101Kw | |
| Giới hạn độ cao cho phép | 3000m | |
| Tốc độ định mức | 2500 vòng/phút | |
| Tốc độ Ldle | 750 vòng/phút | |
| Mô-men xoắn cực đại | 502 hải lý | |
| Sự dịch chuyển | 3,9 lít | |
| Mức tiêu thụ nhiên liệu ở công suất định mức | 88mm³/strcke | |
| Tiêu chuẩn khí thải | Euro 3 | |
|
Kỹ thuật rửa áp lực cao | Chiều rộng giặt (mm) | 2500 mm |
| Tốc độ giặt | 3-20km/h | |
| Áp lực nước khi giặt | 10Mpa | |
| Lưu lượng bơm nước | 154 lít/phút | |
|
Quét kỹ thuật | Chiều rộng quét tối đa (mm) | 3,5m |
| Khả năng quét tối đa | 60000m3/h | |
| Tốc độ quét | 3-20km/h | |
| Hiệu quả làm sạch | ≥98% | |
| Hít phải tối đa hạt bụi | 110mm | |
| kích thước mở rộng chổi đĩa | ≥400mm | |
| Góc xả tối đa của cửa bể chứa rác | ≥50° | |
|
Hệ thống quét |
Kiểu | Tổng cộng 4 chiếc Bàn chải và 1 đĩa hút được gắn trong môi trường, được dẫn động bởi động cơ thủy lực, tốc độ có thể điều chỉnh, có thể điều khiển độc lập, có chức năng tự động tránh chướng ngại vật. |
| Đường kính chổi quét | Φ850mm | |
| Tốc độ đĩa quét | Tốc độ cao: 110 vòng/phút, tốc độ trung bình: 80 vòng/phút, tốc độ thấp: 50 vòng/phút | |
| Điều chỉnh góc nghiêng đĩa quét | Hướng về phía trước 4° ~ 6° hướng ngoại 4° ~ 7° | |
|
Đĩa hút | Kiểu | Lỗ hút kép, điều khiển thủy lực, hệ thống treo lò xo |
| Đường kính lỗ hút | 180mm | |
| Chiều rộng đĩa hút | 2400mm | |
|
Hệ thống thủy lực | Kiểu | Loại hở, điều khiển điện |
| Các thành phần chính | Bơm bánh răng, động cơ thủy lực, xi lanh thủy lực, van điện từ | |
| Áp lực | 16Mpa | |
| Thể tích dầu thủy lực | 60 lít | |
| Nhiệt độ dầu | 60°C | |
| Hệ thống phun nước | Các thành phần | Bơm, vòi phun(phun nước phía trước và phun nước phía sau), bộ lọc nước, v.v. |
|
Hệ thống nước áp suất cao | Kiểu | Bơm piston áp suất cao |
| Người mẫu | Đức PINFL PF36 | |
| Áp suất hệ thống | 10Mpa | |
| Tốc độ quay | 1150 vòng/phút | |
| Loại van nước | van bi thủy lực áp suất cao | |
| Áp suất van nước | 7MPa | |
| Loại vòi phun | Loại máy rửa áp lực cao | |
| Bộ lọc nước | Lưới lọc | |
| Tay quây | 20m | |
|
Hệ thống nước áp suất thấp | Người mẫu | Hàng Châu Weilong 60/90 |
| Tốc độ dòng chảy | 60m3/h | |
| Khoảng cách vận chuyển nước | 90m | |
| Chiều rộng giặt | 24m | |
| Cần phun bên hông | kiểu | Thanh phun hình chữ V, với chức năng tự động tránh chướng ngại vật. |
|
Hệ thống điện | Kiểu | DC24V, điều khiển PLC |
| Vôn | 24V | |
| Ắc quy | 2x12V | |
| Công cụ | ||
| Vòi chữa cháy | 2 cái | |
| Cờ lê lửa | 1 cái | |
| cờ lê lọc nước | 1 cái | |
| Súng phun áp suất cao | 1 cái | |
| Cần gạt bơm thủy lực điều khiển bằng tay | 1 cái | |
| Phụ tùng thay thế | ||
| Quét chổi | 88 chiếc | |
| Gioăng quạt | 1 cái | |
| gioăng cửa sau | 1 cái | |
| Gioăng ống hút | 2 cái | |
| Danh sách các bộ phận nhập khẩu | ||
| Máy bơm nước áp suất cao | Đức PINFL PF36 | |
| Van xả tự động | PINFL VB200/150 của Đức | |
| Van xả áp | PINFL VS200-180 của Đức | |
| Bộ điều khiển hộp điện | Đức STW | |
| Công tắc xoay | Nhật Bản | |
| Cảm biến bể chứa nước thải | Hoa Kỳ | |
| Van thủy lực | Đài Loan SWH-G02-C4-D2H | |

» Ⅲ.Sản phẩm Giới thiệu chi tiết

Cấu hình khung gầm

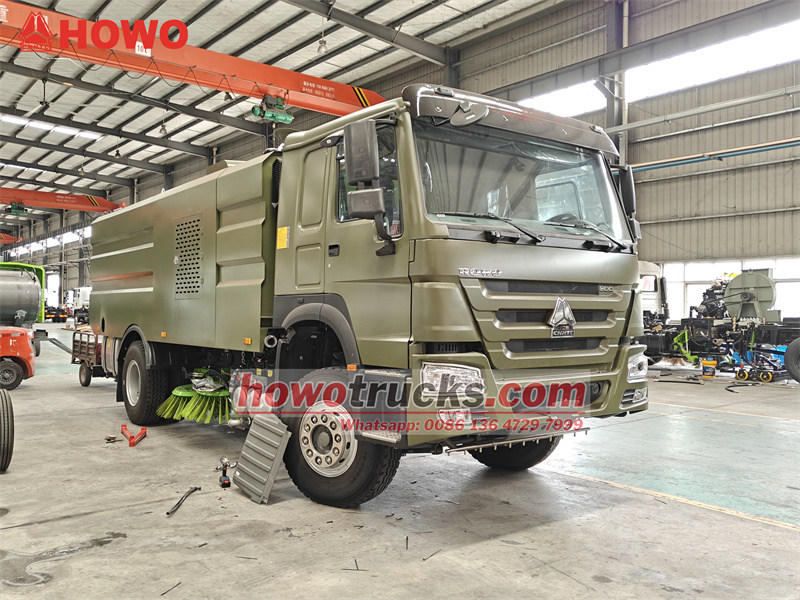

• Mẫu khung gầm: Xe tải Sinotruk HOWO HW76 khung gầm cabin, chiều dài cơ sở 4600mm.
• Động cơ chính: Động cơ diesel Weichai WP10.300E22, dung tích 9.5L, công suất tối đa 300HP/220kW, cung cấp sức mạnh vượt trội và khả năng tiết kiệm nhiên liệu tuyệt vời.
• Quá trình lây truyền: Hộp số sàn Sinotruk HW19710 (10 cấp), có tính năng chuyển số mượt mà, mô-men xoắn mạnh mẽ và hoàn toàn phù hợp với động cơ chính.

Cấu trúc thượng tầng

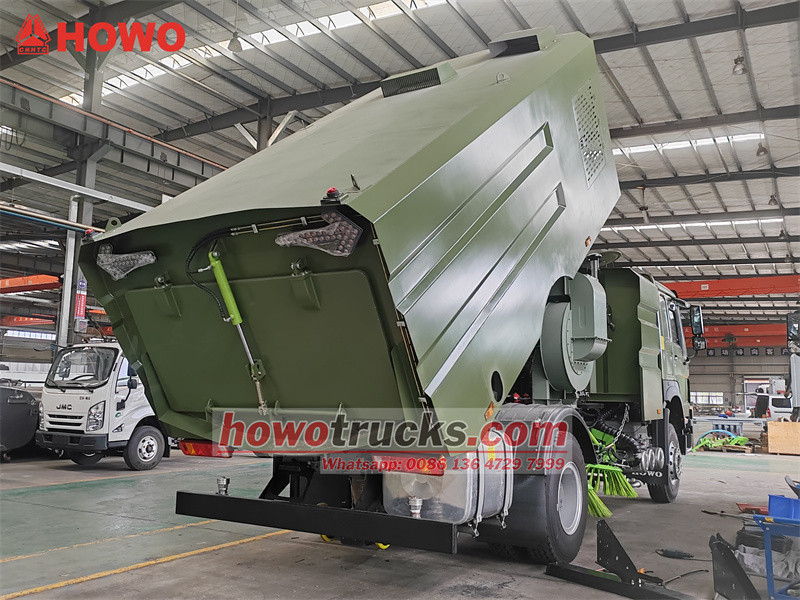

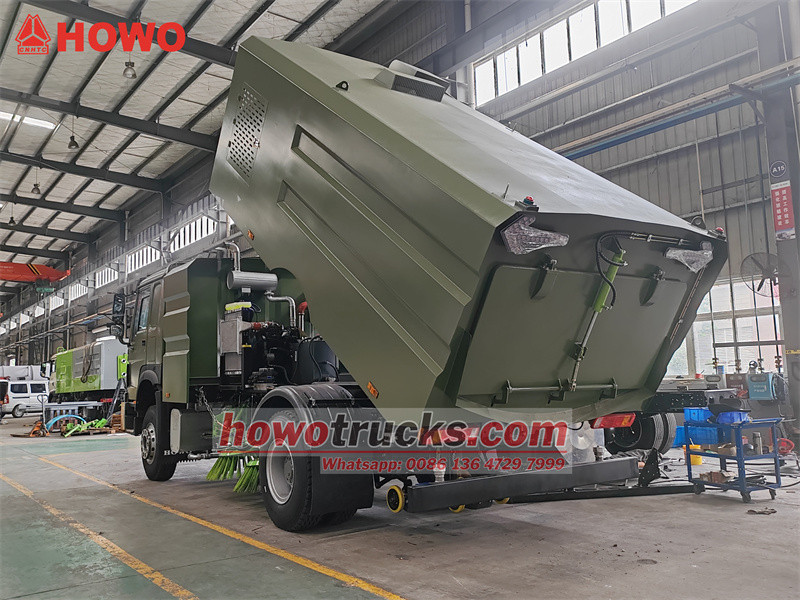

• Thùng rác: Dung tích 8000 lít. Với cấu trúc kết hợp giữa lớp lót bên trong bằng thép không gỉ và lớp lót bên ngoài bằng thép carbon, sản phẩm kết hợp khả năng chống ăn mòn của thép không gỉ với độ bền cấu trúc của thép carbon, đảm bảo tuổi thọ cao và dễ bảo trì.
• Bể chứa nước: Dung tích 4000 lít. Được chế tạo từ thép carbon, bình chứa này cung cấp lượng nước dồi dào cho hệ thống xả áp suất cao và hệ thống dập bụi.

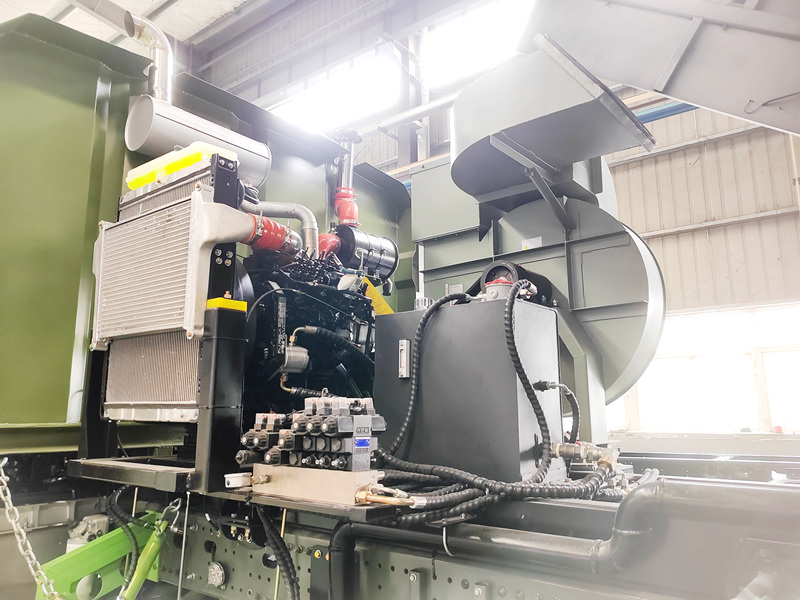

• Động cơ phụ: Được trang bị động cơ diesel Dongfeng Cummins B140 33, máy này được thiết kế để cung cấp năng lượng cho các hệ thống phía trên của xe quét đường (quạt gió, bơm nước, v.v.), mang lại hiệu suất ổn định và mức tiêu thụ điện năng thấp.

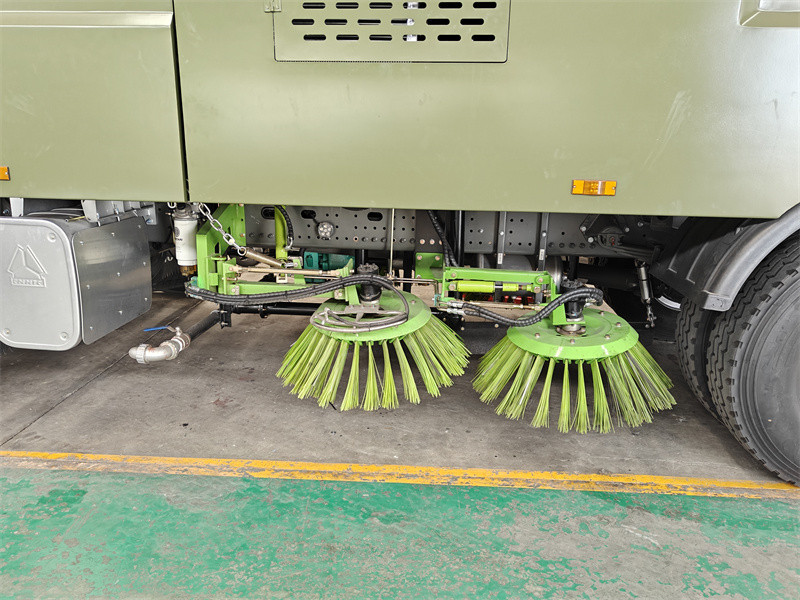

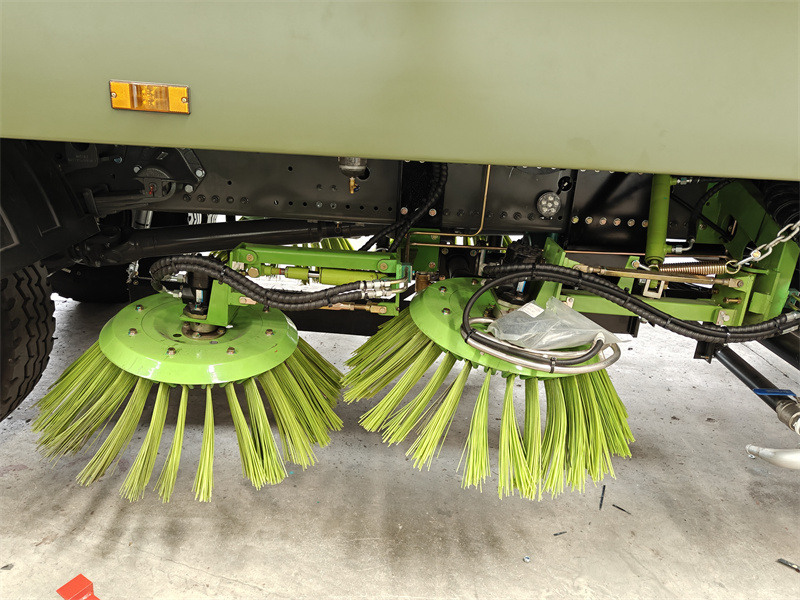

• Hệ thống quét:
◊ Cọ vẽ: Được trang bị 4 chổi (2 mỗi bên), có khả năng hoạt động ở nhiều chế độ quét kết hợp.
◊ Độ rộng quét: Chiều rộng quét tối đa đạt 3,5 mét, đảm bảo hiệu quả vận hành cao.
◊ Khả năng quét tối đa: Lưu lượng lên đến 60.000 m³/giờ.
◊ Tốc độ hoạt động: Tốc độ từ 3-20 km/h, có thể điều chỉnh tùy thuộc vào mức độ ô nhiễm của đường.

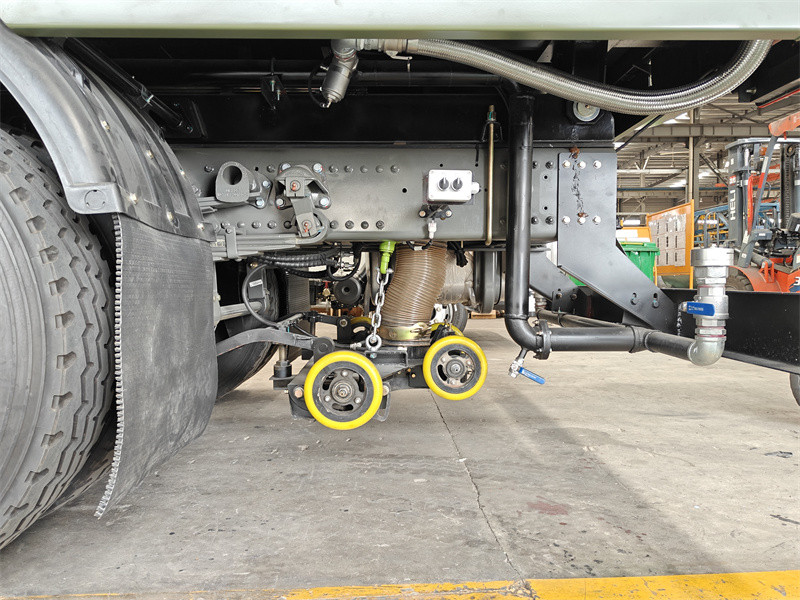

• Hệ thống hút:
Máy có miệng hút rộng, hoạt động đồng bộ với quạt để thu gom và vận chuyển mạnh mẽ các mảnh vụn do chổi thu gom vào thùng chứa rác.

• Hệ thống rửa áp lực cao:
◊ Bơm cao áp: Máy bơm piston áp suất cao PINFL PF36 của Đức (tốc độ hoạt động 1150 vòng/phút, áp suất 16 MPa, lưu lượng 150 lít/phút), cung cấp nước áp suất cực cao để loại bỏ các vết bẩn cứng đầu.
◊ Chiều rộng giặt: Chiều rộng của máy rửa áp lực cao là 2,5 mét.
◊ Sơ đồ bố trí vòi phun: Nhiều vòi phun nước được lắp đặt ở phía trước cabin để làm sạch mặt đất hiệu quả.
• Hệ thống dập bụi áp suất thấp:

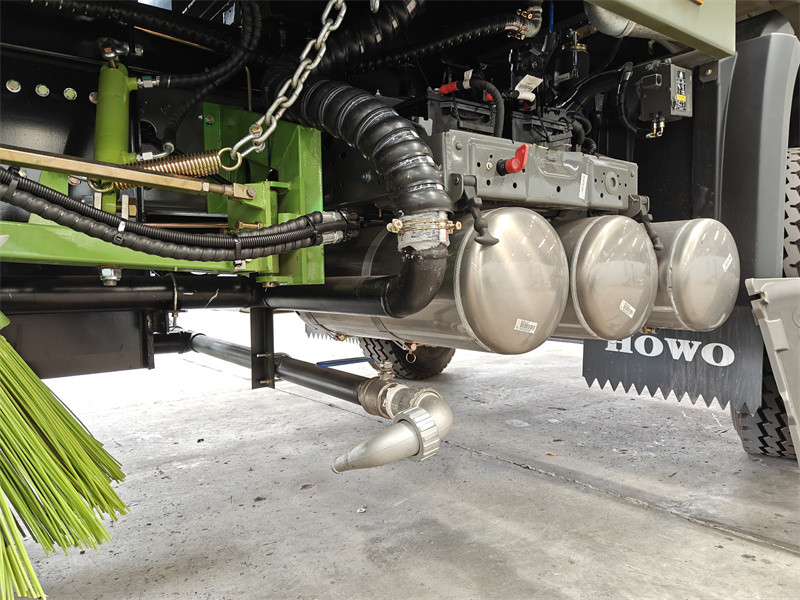

◊ Bơm áp suất thấp: Máy bơm nước áp suất thấp Hangzhou Weilong 60/90 có lưu lượng 60 m³/h. Các vòi phun hình quạt bổ sung được bố trí phía trước chổi quét để giảm bụi phun, ngăn ngừa ô nhiễm bụi thứ cấp trong quá trình hoạt động.

• Hệ thống quạt:
◊ Sử dụng quạt Weiye, cung cấp áp suất không khí cao và lưu lượng gió lớn để tạo lực hút mạnh mẽ cho miệng hút, đảm bảo thu gom rác thải triệt để. Được trang bị chức năng tự làm sạch để tự động loại bỏ bụi bẩn tích tụ bên trong quạt, duy trì hiệu quả hoạt động.
◊ Các vòi phun cũng được lắp đặt phía trước chổi, cho phép phối hợp hoàn hảo giữa việc rửa và quét.
»IV.Vận hành và Kiểm soát
Xe được trang bị hai hệ thống điều khiển vận hành để vận hành linh hoạt và hiệu quả:

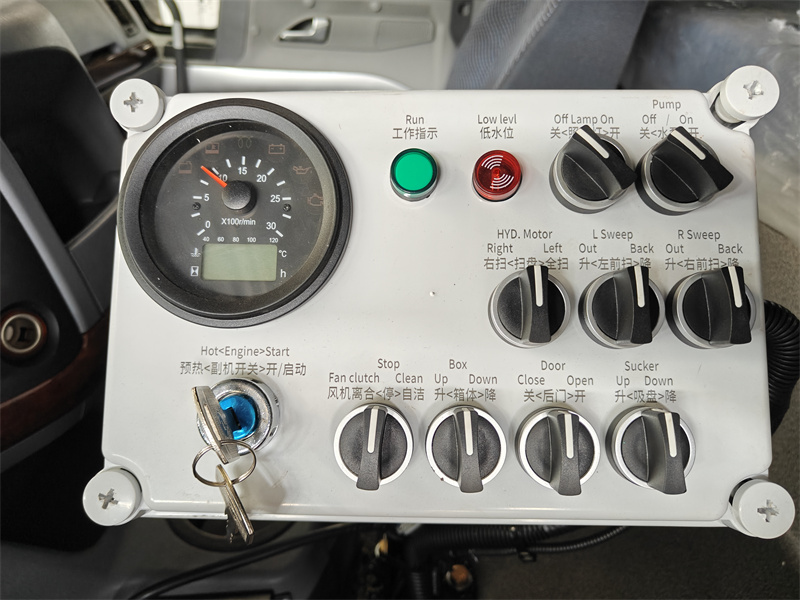

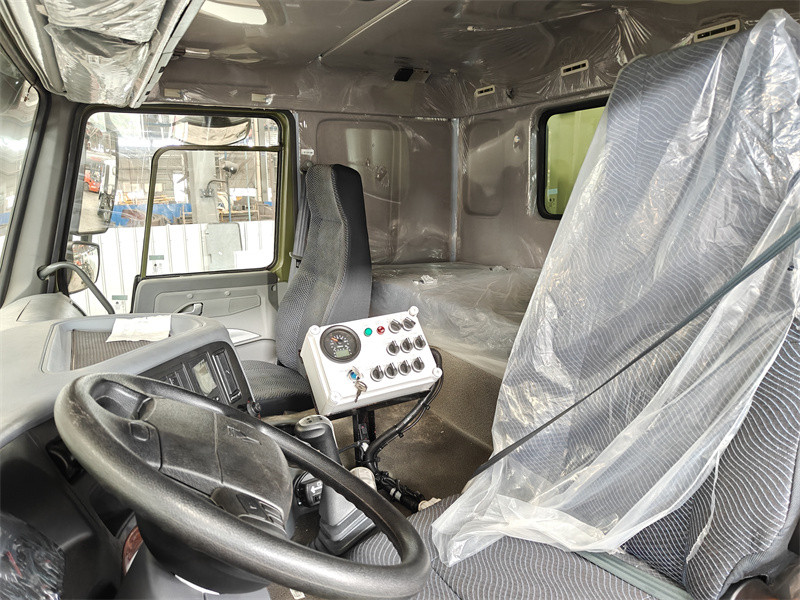

1. Bảng điều khiển trong cabin: Tích hợp điều khiển và hiển thị tất cả các chức năng chính, cho phép người vận hành thực hiện hầu hết các tác vụ mà không cần rời khỏi cabin. Bao gồm:
★ Đơn vị trưng bày: Đồng hồ đo tốc độ động cơ phụ, đèn báo trạng thái hoạt động, đèn cảnh báo mực nước thấp.
★Công tắc chức năng: Công tắc đèn, công tắc máy bơm nước.
★ Núm điều khiển:

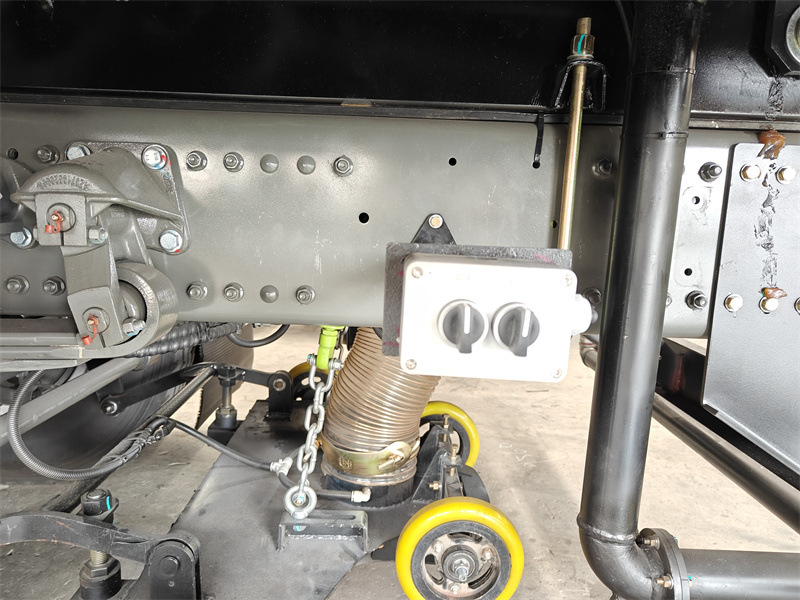

2. Hộp điều khiển phụ trợ gần miệng hút:
Được thiết kế để vận hành thuận tiện, hộp điều khiển phụ này bao gồm:
Núm vặn mở/đóng cửa sau
