Hướng dẫn vận hành từng bước sử dụng xe phân phối nhựa đường HOWO NX

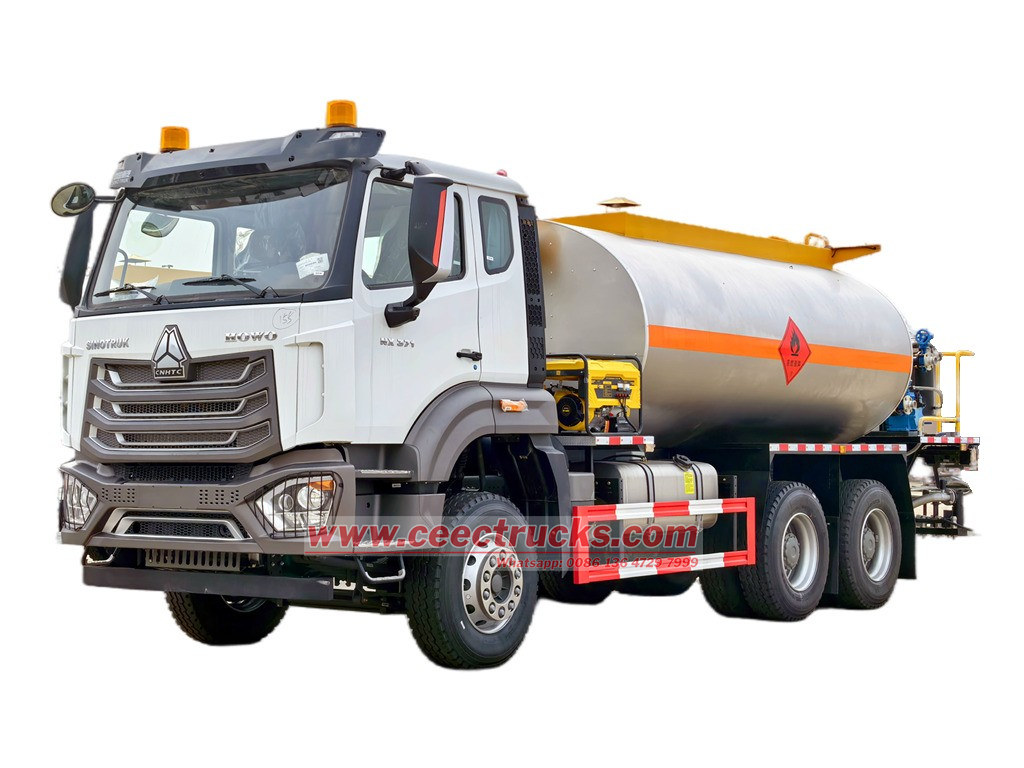

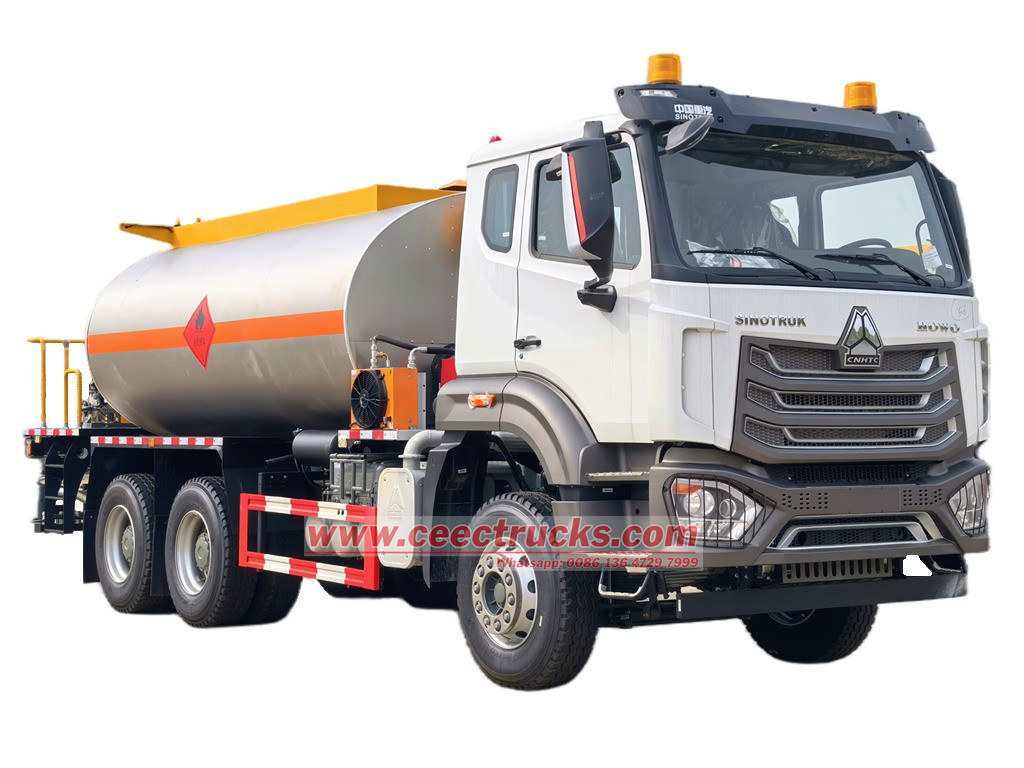

Xe tải phân phối nhựa đường thông minh HOWO NX 15000L là gì?

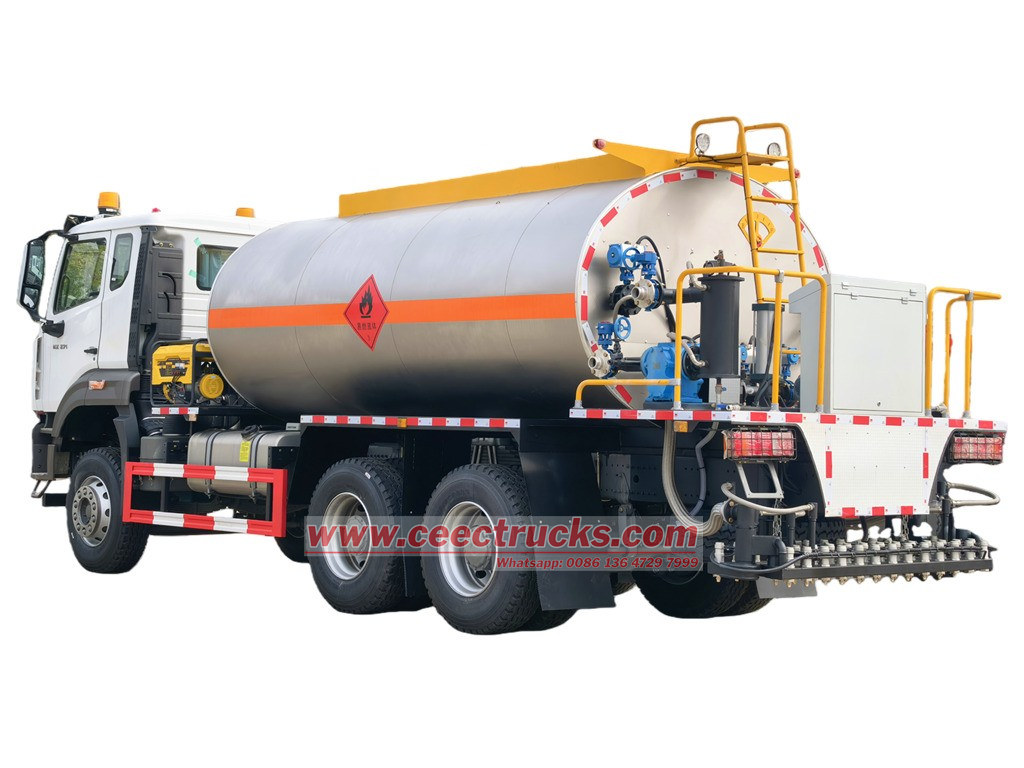

Cái Xe tải phân phối nhựa đường Sinotruk HOWO NX 6X4 Được thiết kế và xuất khẩu sang Nigeria, châu Phi, xe có chiều dài cơ sở 3800+1350mm, trang bị động cơ diesel Sinotruk WD615.47 công suất 371HP và dung tích xi lanh 9726cc, hộp số HW19710 10 số tiến và 2 số lùi, tiết kiệm nhiên liệu và thuận tiện khi lái, thùng chứa nhựa đường 15 mét khối, bơm nhựa đường thông minh RCB38/0.6-80F, bơm dầu nhiệt Hebei, đầu đốt G20 của Ý và động cơ khí nén Lutian. Xe có thể chở nhựa đường biến tính, nhựa đường trộn nóng, nhựa đường nhũ hóa và các loại nhựa đường khác. Toàn bộ xe được thiết kế để vận chuyển nhựa đường. Xe phân phối nhựa đường thông minh HOWO NX 6x4 Sản phẩm tích hợp hiệu quả cao, thông minh và bền bỉ, phù hợp với nhiều tình huống xây dựng đường bộ khác nhau và là lựa chọn lý tưởng cho các hoạt động phun nhựa đường trong các dự án xây dựng đường bộ.

Tên	Nhà phân phối nhựa đường HOWO NX
Động cơ	Động cơ diesel WEICHAI WD615.47, công suất 371 mã lực và dung tích 9726cc.
Quá trình lây truyền	Hộp số sàn HW19710
Chiều dài cơ sở	3800+1350mm
Lốp xe	12.00R20
Cabin	HOWO NX
Mô hình lái xe	Tay lái bên trái / Tay lái bên phải
Bức vẽ	Tranh vẽ và logo theo yêu cầu



Phần thân trên	Bộ dụng cụ xe bồn chở nhựa đường
Dung tích	15000 lít
Vật liệu	Thép cacbon cường độ cao
Máy bơm nhựa đường	RCB38/0.6-80F, loại thông minh, Lưu lượng 38 m³/h Áp suất 0,6 MPa
Hệ thống sưởi	Đầu đốt diesel Riello của Ý tại hội nghị G20 Công suất tỏa nhiệt 140-200 Kcal/giờ Dầu sưởi 40-25-160
Điều khiển	Hộp điều khiển PLC trong cabin Hộp điều khiển tích hợp phía sau

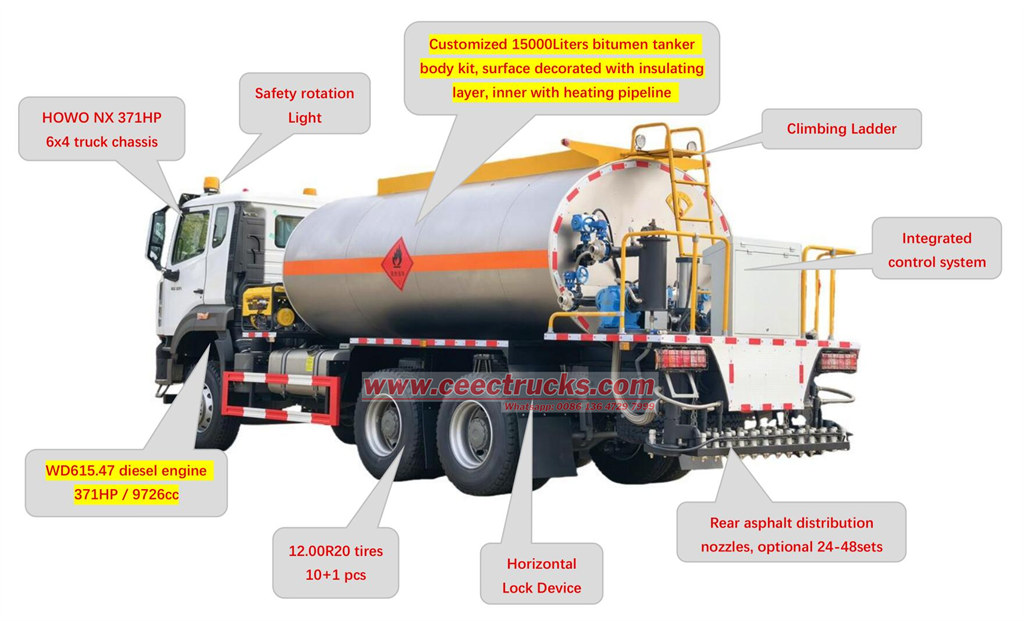

Bộ phận chính của xe tải phân phối nhựa đường HOWO NX là gì?

→ Bộ điều khiển tích hợp thông minh dựa trên chip của hãng Infineon (Đức);

→ Thanh phun với khớp gấp tích hợp;

→ Hệ thống sưởi toàn bộ đường ống;

→ Công nghệ khởi tạo phun dựa trên chức năng;

→ Phun thuốc gián đoạn.

•

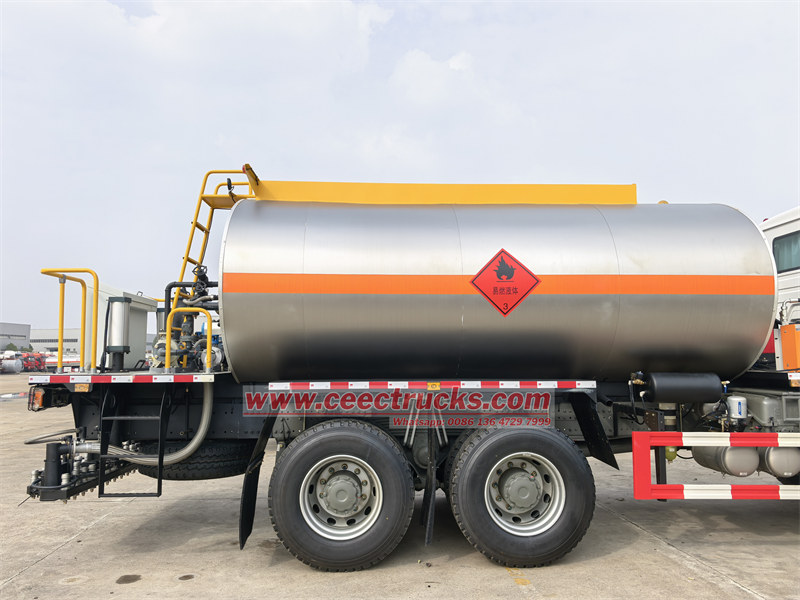

  Bộ dụng cụ xe bồn chở nhựa đường HOWO
•

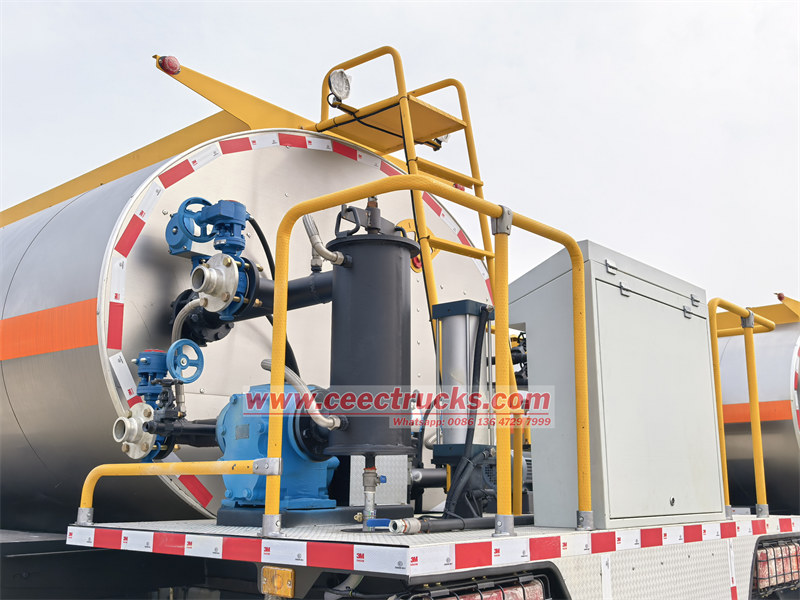

  Bệ đỡ phía sau với các phụ kiện cần thiết
•

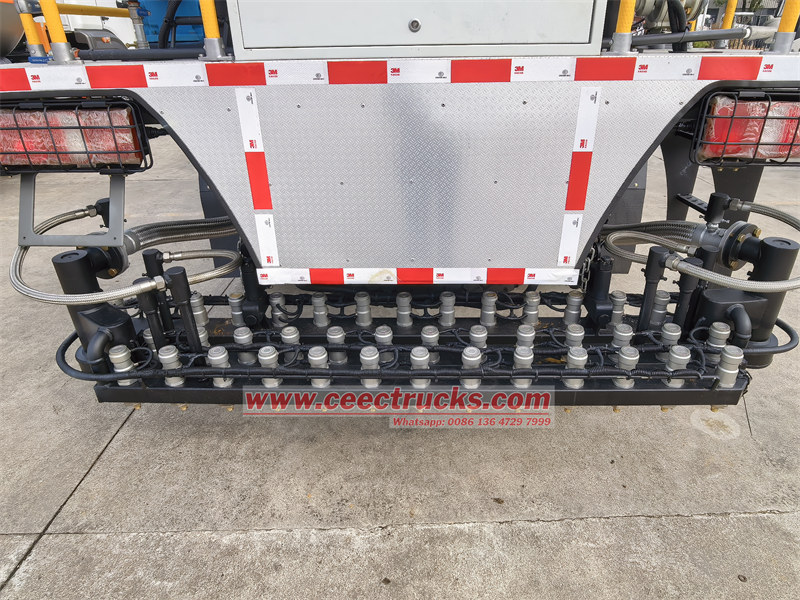

  Xe bồn chở nhựa đường với vòi phun phía sau

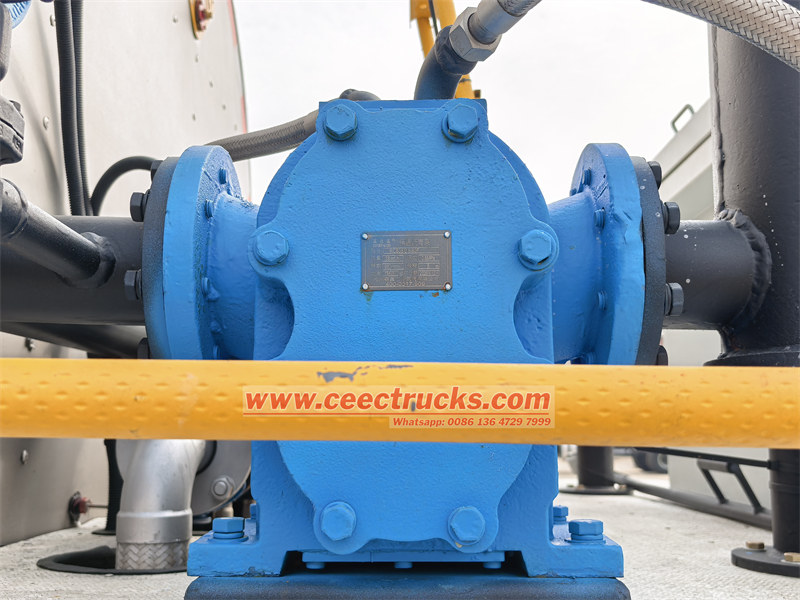

Bộ phận bơm nhựa đường



Mã sản phẩm: RCB38/0.6-80F

Lưu lượng: 38 m³/h

Áp suất: 0,6 MPa

Tốc độ quay: 960 vòng/phút

Chiều cao hút: 5m

Công suất: 15KW

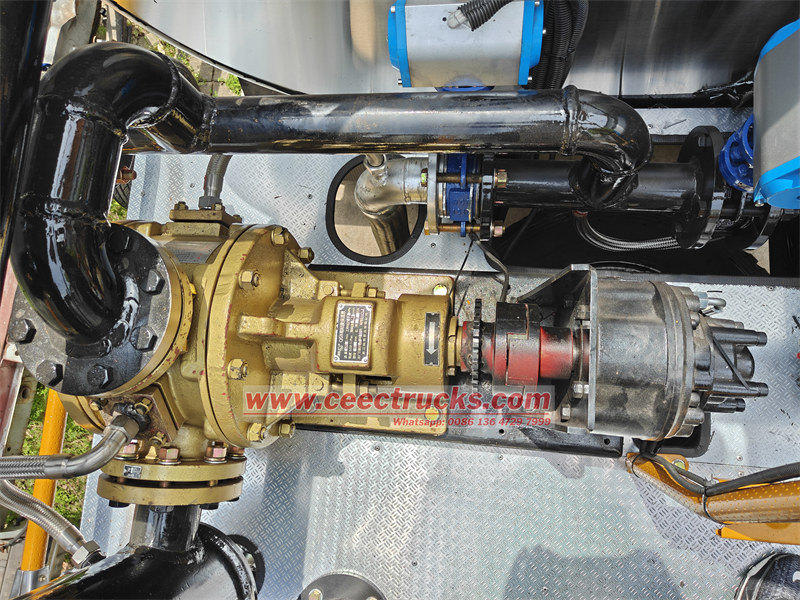

Bơm cách nhiệt độ nhớt cao



Mẫu: QGB

Lưu lượng: 680 lít/phút

Áp suất làm việc: 0,8 MPa

Độ nhớt: 0,02-1,3 Pa

Tốc độ làm việc: 584 vòng/phút

Đường kính ống: 80mm

Công suất: 11KW



•

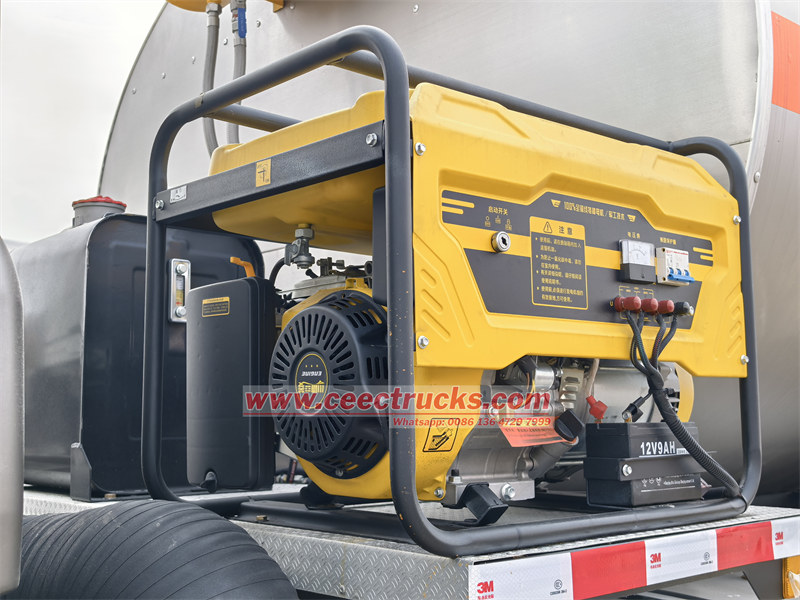

  Bộ máy phát điện
•

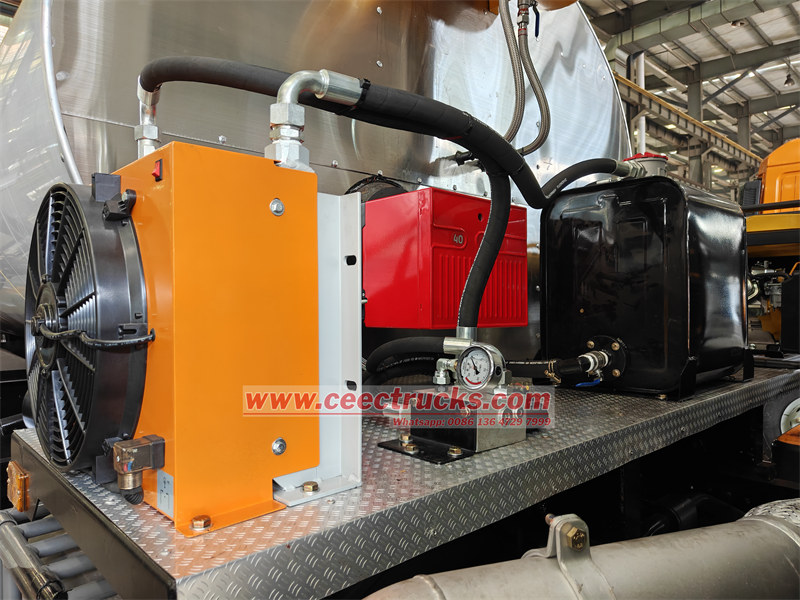

  Đầu đốt diesel Riello của Ý tại hội nghị G20
•

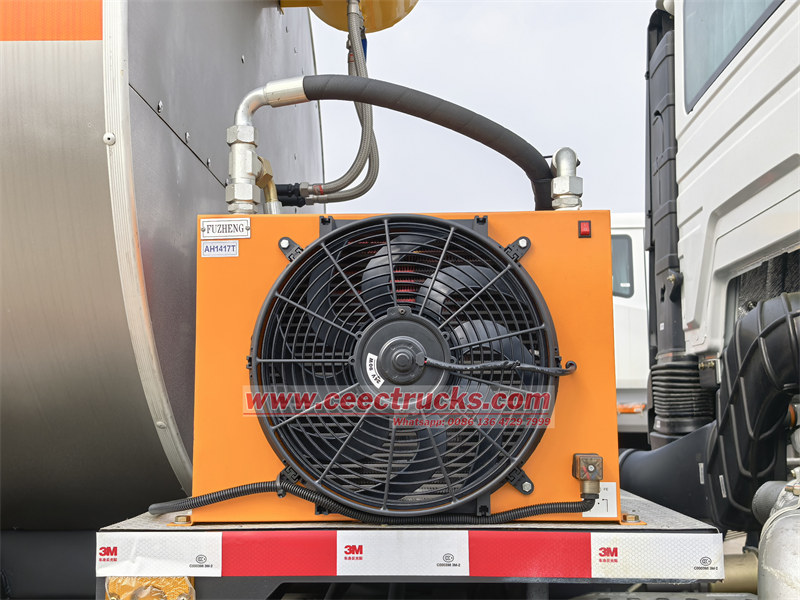

  Bộ tản nhiệt





Xe bồn chở nhựa đường được thiết kế và chế tạo dựa trên khung gầm xe tải HOWO 6x4 NX, bao gồm bồn chứa bên trong, vật liệu cách nhiệt, vỏ xe, vách ngăn, buồng đốt, ống dẫn nhựa đường trong bồn, cụm gia nhiệt, đầu đốt, bộ lọc dầu, đồng hồ đo thể tích, hộp điều khiển thông minh. Hình vẽ kỹ thuật hệ thống xe bồn phân phối nhựa đường và đường ống được thể hiện bên dưới:

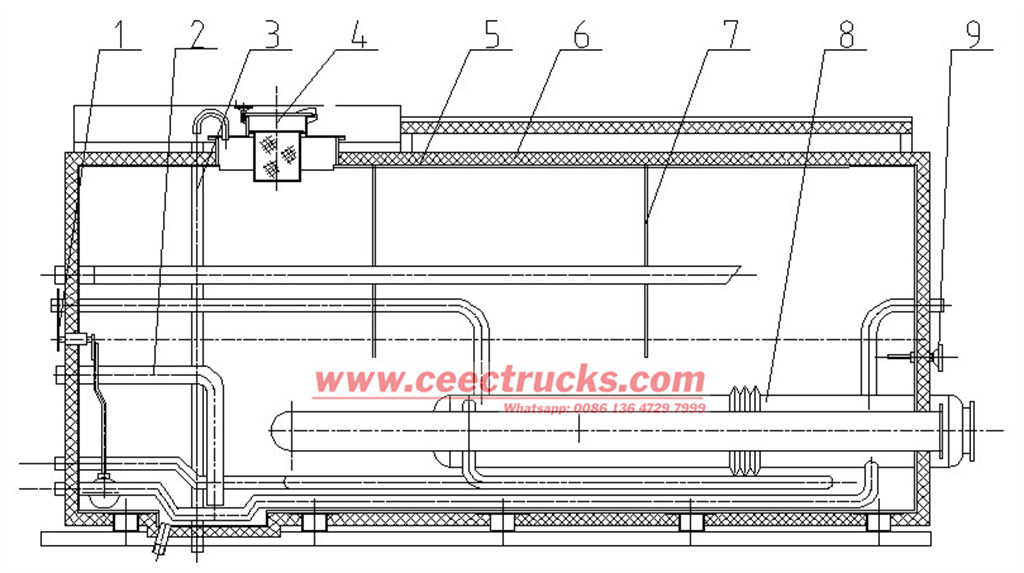

Lắp ráp xe bồn chở nhựa đường

1. Đồng hồ đo âm lượng,

2. Ống hút dầu,

3. Ống tràn,

4. Lọc dầu,

5. Bồn chứa bên trong,

6. Vật liệu cách nhiệt,

7 Tấm chắn,

8. Buồng đốt,

9 Nhiệt kế

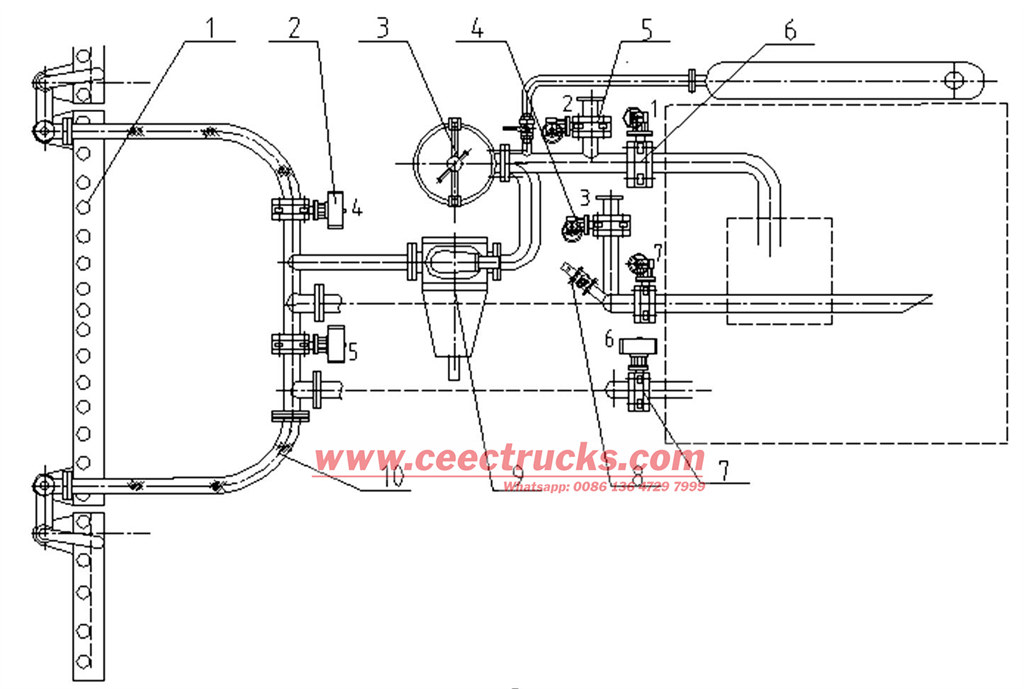

Hệ thống bơm và đường ống nhựa đường



1. Bộ vòi phun hình trụ, 2. Van xả dầu, 3. Bộ lọc, 4. Van chuyển đổi, 5. Van tự hút, 6. Van nạp dầu, 7. Van hồi dầu khí nén, 8. Van thanh phun cầm tay, 9. Bơm nhựa đường, 10. Ống mềm bằng thép không gỉ.

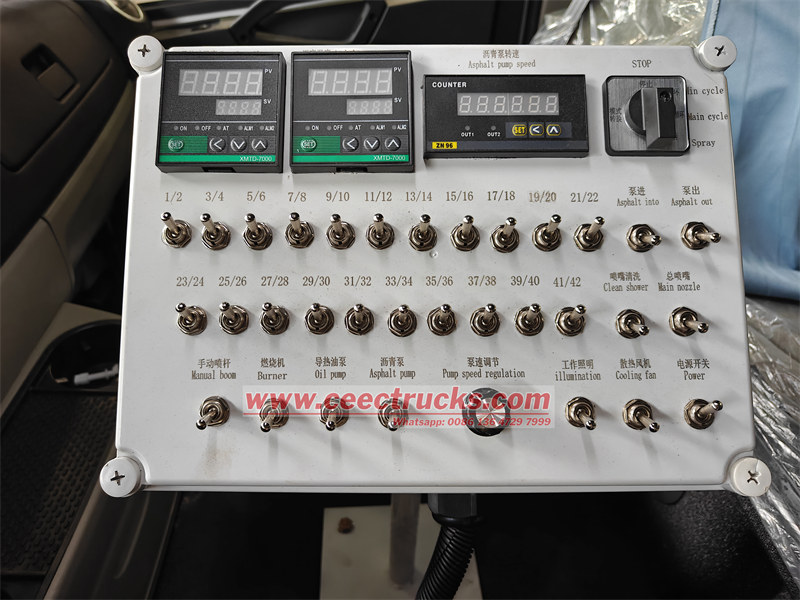

Hộp điều khiển tích hợp trong cabin để vận hành vòi phun riêng biệt.

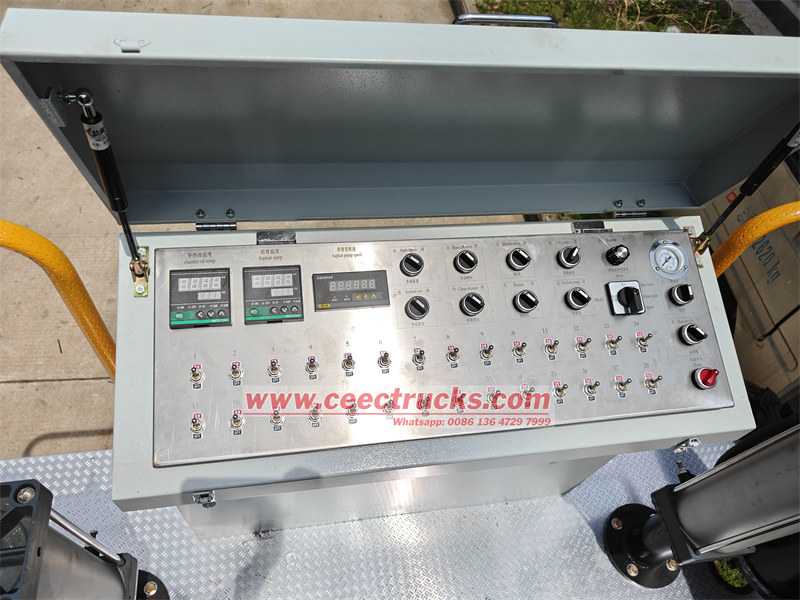

Hộp điều khiển tích hợp gắn phía sau trên bệ để đảm bảo an toàn khi sử dụng.
