Cấu trúc và nguyên lý hoạt động của xe trộn bê tông HOWO NX

Xe trộn bê tông HOWO NX được chế tạo dựa trên khung gầm HOWO NX và là một loại xe chuyên dụng được thiết kế để vận chuyển và trộn bê tông trong các công trình xây dựng, đường bộ, cầu và các dự án kỹ thuật khác. Xe gồm hai phần chính: khung gầm HOWO NX và phần thân xe, có thể được chia nhỏ thành tám hệ thống: hệ thống khung gầm, hệ thống thủy lực, thùng trộn, hệ thống xả, hệ thống làm sạch, hệ thống điều khiển, hệ thống con lăn và hệ thống nạp liệu.

Khung gầm	HOWO NX 6×4
Động cơ	WP12.400, 400 mã lực, động cơ diesel
âm lượng trống trộn	8CBM
Vật liệu	Thép mangan Q355
Tốc độ cấp liệu	≥3 m3/phút
Tốc độ xả	≥2 m3/phút
Tỷ lệ xả dư	≤0,5%
Dung tích bể chứa nước	400 lít

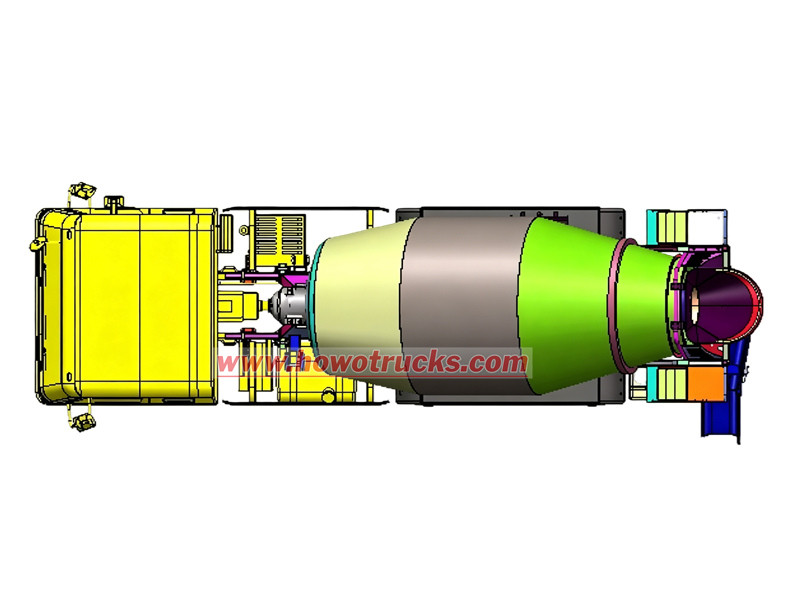

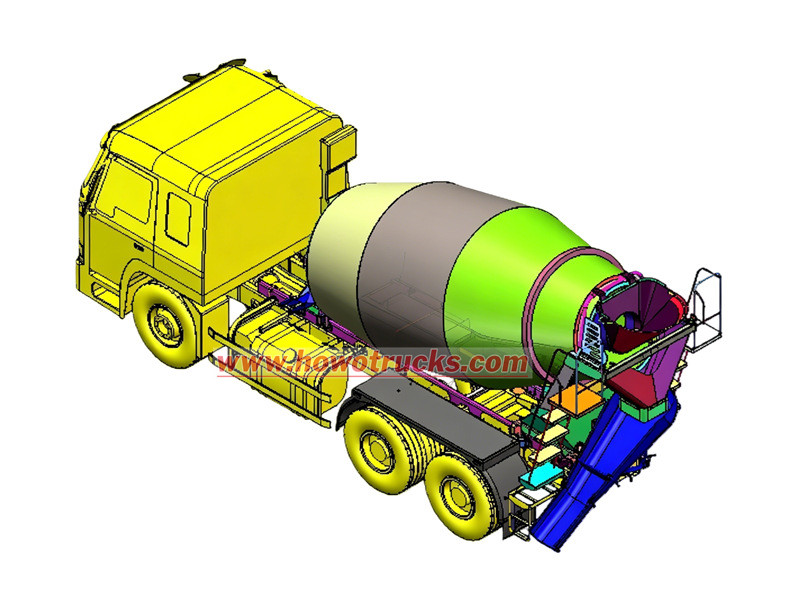

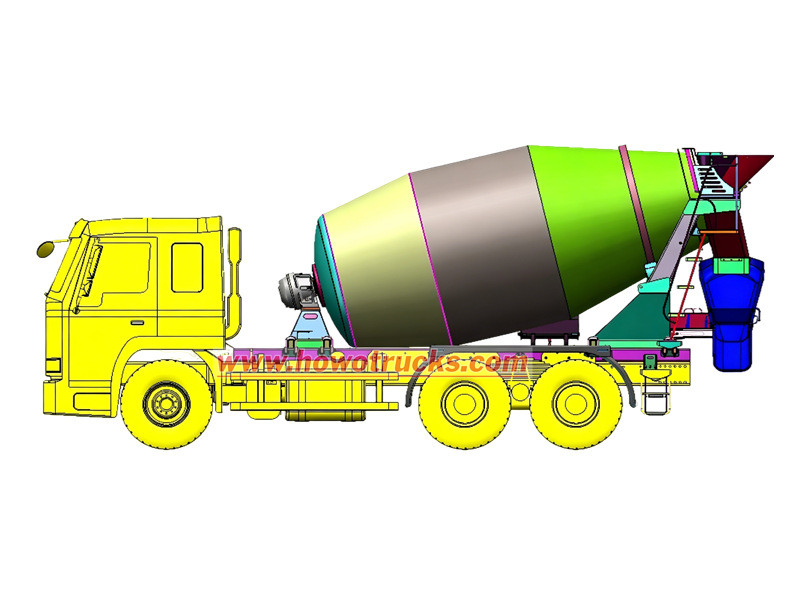

Bản vẽ xe trộn bê tông HOWO NX

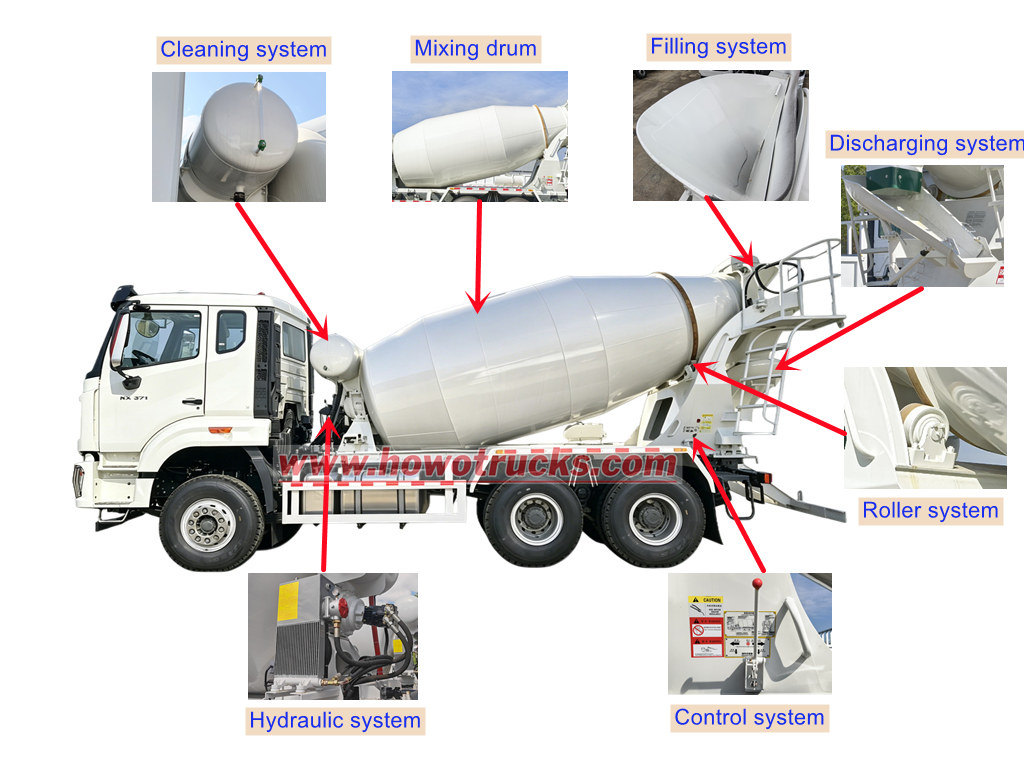

Chức năng chính của từng hệ thống trên xe trộn bê tông HOWO

1. Hệ thống khung gầm: Nó tạo thành nền móng của xe và chịu trách nhiệm vận chuyển bê tông.

2. Hệ thống thủy lực: Nó lấy năng lượng từ động cơ, chuyển đổi thành năng lượng thủy lực, sau đó xuất ra năng lượng cơ học thông qua một mô tơ thủy lực để dẫn động thùng trộn.

3. Thùng trộn: Nó đóng vai trò là thùng chứa bê tông, với các lưỡi trộn bên trong giúp trộn và dẫn hướng vật liệu, điều này rất quan trọng để ngăn ngừa bê tông đông cứng và phân tách.

4. Hệ thống xả thải: Bao gồm máng xả chính và phụ cùng các thanh khóa. Máng xả phụ kéo dài thêm chiều dài của máng xả chính để dễ dàng dỡ hàng hơn.

5. Hệ thống làm sạch: Sử dụng hệ thống cấp nước bằng khí nén. Nước áp suất cao từ bình chứa, súng phun và ống dẫn làm sạch phễu nạp liệu, thùng trộn và máng xả để ngăn bê tông đông cứng và bám dính.

6. Hệ thống điều khiển: Cấu tạo gồm bộ điều khiển, trục liên kết, trục mềm và cơ cấu liên kết. Nó được sử dụng để điều khiển tốc độ và hướng quay của thùng trộn.

7. Hệ thống con lăn: Nằm ở phía sau thùng trộn và được kết nối với khung phụ, chức năng chính của nó là đỡ thùng trộn.

8. Hệ thống chiết rót: Gồm phễu nạp liệu và giá đỡ. Giá đỡ giúp giảm lực tác động của bê tông trong quá trình nạp liệu.

Nguyên lý hoạt động của xe trộn bê tông HOWO NX

● Chức năng trộn: Trong quá trình vận hành, trục truyền động PTO truyền công suất động cơ thông qua bơm thủy lực, mô tơ thủy lực và bộ giảm tốc đến thùng trộn, giữ cho thùng quay ở tốc độ thấp 1–3 vòng/phút để đảm bảo bê tông đồng nhất và ngăn ngừa sự phân tách.

● Chức năng đổ đầy: Khi nạp liệu, thùng trộn quay với tốc độ cao hơn, từ 6–10 vòng/phút. Bê tông đi vào thùng thông qua hệ thống nạp liệu và được các lưỡi xoắn ốc dẫn hướng về phía giữa và phần dưới của thùng.

● Chức năng xả pin: Trong quá trình xả liệu, trống quay ngược chiều với tốc độ 3–14 vòng/phút. Bê tông được đẩy về phía cửa trống nhờ chuyển động xoắn ốc của các lưỡi dao và được xả ra ngoài qua máng dẫn.

● Chức năng làm sạch: Bình chứa khí từ hệ thống phanh tạo áp suất cho bình chứa nước. Nước có áp suất này sau đó được sử dụng để làm sạch bên trong thùng trộn, cửa nạp liệu và hệ thống xả liệu.

Hãy xem qua một số xe trộn bê tông HOWO mà bạn có thể quan tâm:

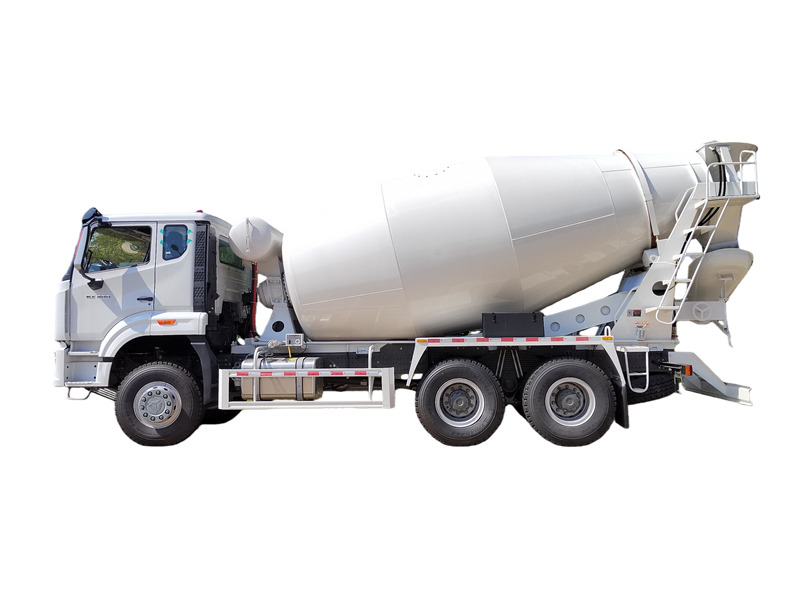

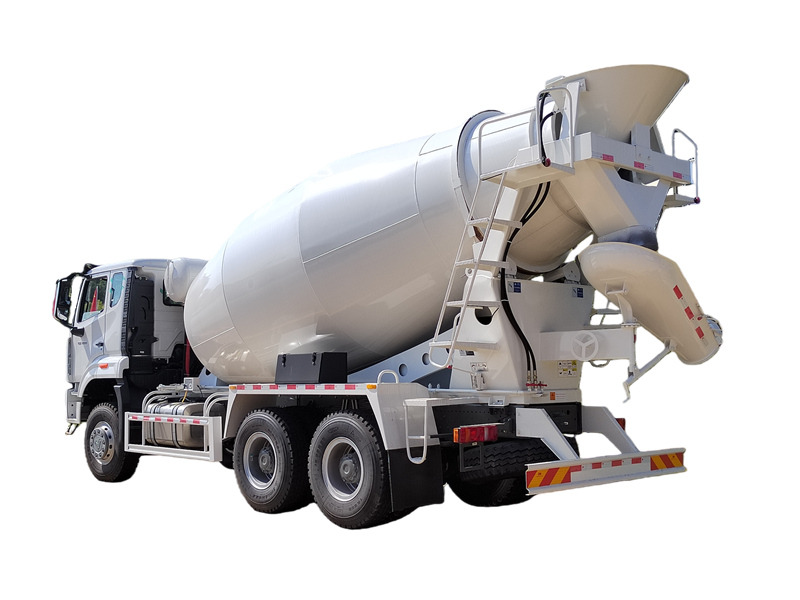

Xe trộn bê tông HOWO NX400, dung tích 12 m³.
